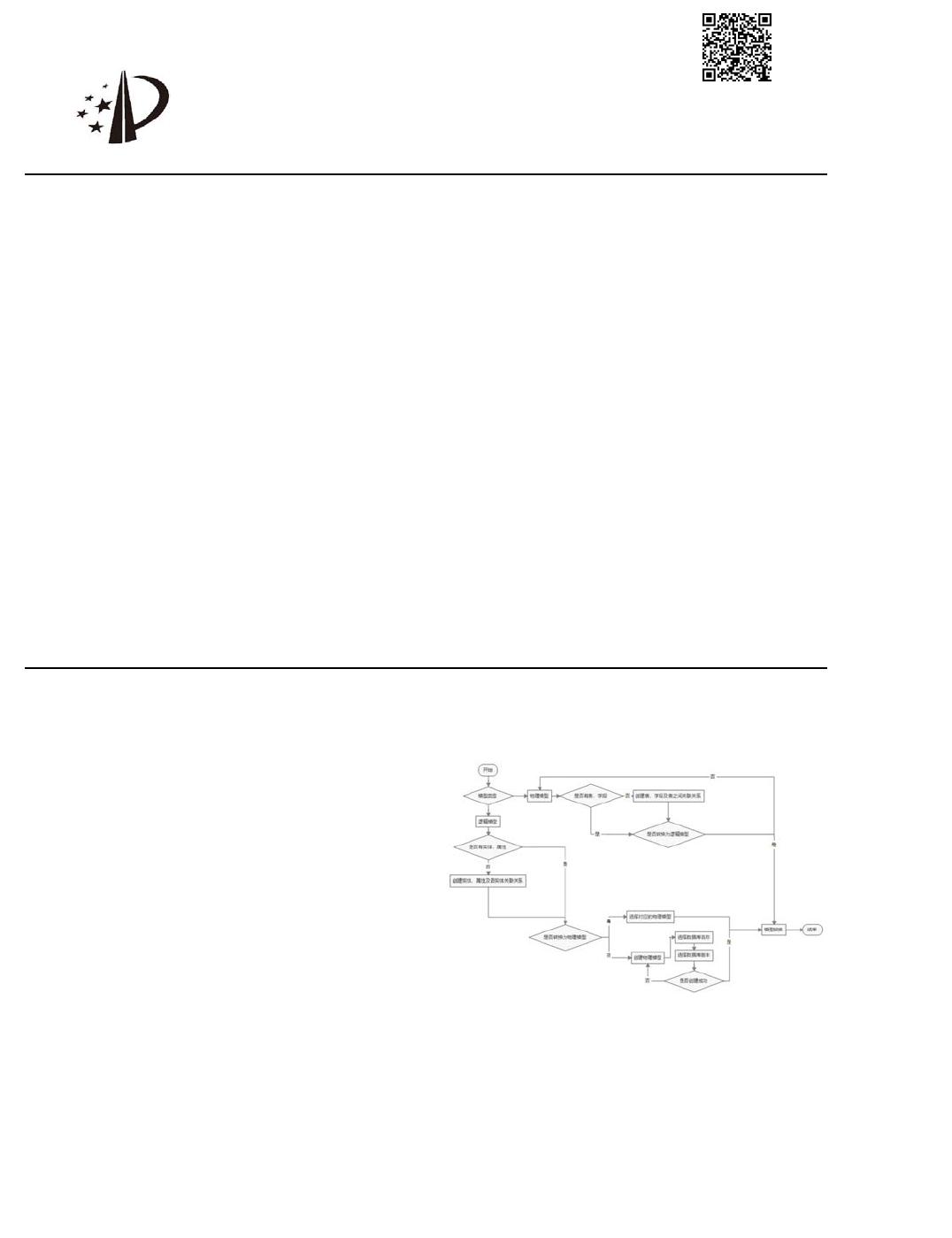

(19)中华人民共和国国家知识产权局
(12)发明专利
(10)授权公告号
(45)授权公告日
(21)申请号 202010160767.6
(22)申请日 2020.03 .10
(65)同一申请的已公布的文献号
申请公布号 CN 111291025 A
(43)申请公布日 2020.06 .16
(73)专利权人 北京东方金信科技有限公司
地址 100062 北京市东城区白桥大街15号
嘉禾国信大厦9层
(72)发明人 刘萍
(74)专利代理机构 北京纪凯知识产权代理有限
公司 11245
代理人 刘美丽
(51)Int.Cl.
G06F
16/21
(2019 .01)
G06F
16/28
(2019 .01)
G06F
3/0482
(2013 .01)
(56)对比文件
CN 106570035 A ,2017 .04 .19
CN 110168518 A ,2019 .08 .23
CN 109960708 A ,2019 .07 .02
CN 102708161 A ,2012 .10 .03
CN 110019551 A ,2019 .07 .16
CN 109033452 A ,2018 .12 .18
CN 102968306 A ,2013 .03 .13
US 2004205045 A1 ,2004 .10 .14
US 2011004603 A1 ,2011 .01 .06
US 2018157468 A1 ,2018 .06 .07
审查员 王玮
(54)发明名称
逻辑模型支持多物理模型转换的方法及存
储设备
(57)摘要
本发明涉及一种逻辑模型支持多物理模型
转换的方法及存储设备，该方法包括：设置数据
模型系统，其中，预置有常用数据库；创建逻辑模
型的实体信息 ，确认所要转换为物理模型的实
体，并建立实体间的关联关系；获取所有实体以
及相应实体属性完成物理模型转换。本发明可以
快速实现对同一逻辑模型实现多数据库版本的
物理模型转换。
权利要求书1页 说明书6页 附图2页
CN 111291025 B
2020.11.10
CN 111291025 B
1 .一种逻辑模型支持多物理模型转换的方法，其特征在于包括：
设置有常用数据库的数据模型系统，其中，数据模型系统设置有四个区域：菜单栏、工
具栏、列表区域和模型设计区域；菜单栏：设置有“模型下拉列表”和“创建物理模型”选项，
模型下拉列表用于选择逻辑模型与已创建好的物理模型进行切换的入口，“创建物理模型”
选项创建的物理模型会在“模型下拉列表”中增加一条以数据库+版本命名的物理模型；工
具栏：提供模型绘制所需组件；列表区：用于展示已有主题域、表清单、标准，也可以创建主
题域，通过拖拽表清单、标准信息的方式创建实体/表、属性/字段；模型设计区域：通过拖拽
工具栏和列表区域中的内容项到模型设计区域，实现模型的绘制和实体/表间的关联关系；
创建逻辑模型的实体信息，确认所要转换为物理模型的实体，并建立实体间的关联关
系；
获取所有实体以及相应实体属性完成物理模型转换；
其中，在工具栏中的模型下拉组件切换已创建的物理模型即可实现逻辑模型和所选择
的物理模型的转换；
当未创建过物理模型，逻辑模型与物理模型进行转换的过程为：
点击“创建物理模型”，在模型转换弹出框中，选择转换的物理模型数据库类型和数据
库版本号后点击提交，即可将“逻辑模型”转换为当前指定版本的“物理模型”；
当已创建过物理模型：逻辑模型与物理模型进行转换的过程为：点击“模型下拉列表”
组件，选择组件中需要转换的数据库版本即可实现物理模型转换。
2.根据权利要求1所述的逻辑模型支持多物理模型转换的方法，其特征在于，实体信息
包括实体中英文名称、属性、索引、物理表、引用、操作日志、备注信息；属性信息中需要填写
中文名、英文名、字段类型、数据标准、标准代码、主键、非空、默认值；其中，实体中文名、英
文名和属性的中文名称和英文名称是数据模型转换的主要部分。
3 .根据权利要求1所述的逻辑模型支持多物理模型转换的方法，其特征在于，建立实体
间的关联关系具体过程为：
点击工具栏中的线条工具后选中两个实体则创建两个实体间的关联关系，先选中的为
主实体，次选中的为子实体。
4 .根据权利要求1～3任一项所述的逻辑模型支持多物理模型转换的方法，其特征在
于，常用数据库包括Mysql、Oracle、Have和相应数据库最高版本号。
5 .一种存储设备，其特征在于，所述存储设备上存储有计算机程序指令，其中，所述程
序指令被处理器执行时用于实现如权利要求1～4任一项所述的逻辑模型支持多物理模型
转换的方法对应的步骤。
权 利 要 求 书
1/1 页
2
CN 111291025 B
2
of 10
