大疆FPV眼镜视频输出新方案，HDMI直出！支持iOS设备监看！

Pitronic 2021-09-18

6579

这次为大家带来的是Cosmostreamer的安装配置使用教程，由读者Jonas投稿，姜先生校订。Jonas参与了DigiView中文版的译制审核过程，是一位致力于开源社区的热心FPV玩家（与码农）。也欢迎更多读者踊跃投稿！

硬件需求

树莓派3B/B+ 或者4B，内存⽆所谓 1GB都够（树莓派可以在⻢云家或者海鲜市场购买，只要型号合适买便宜的就⾏）
USB - Type-C数据线⼀根，⽤于⼤疆眼镜连接树莓派使⽤
64GB TF卡⼀张，⽤于存放cosmostreamer镜像及DVR录制
Micro-HDMI转标准HDMI数据线，⽤于将画⾯输出到⽀持HDMI接⼝的设备。⼀般买树莓派会送，没送就⾃⼰买⼀根
Type-C接⼝供电线⼀根，⽤于给树莓派供电。⼀般接充电宝即可。
⼤疆眼镜 v1/v2版本，经过测试都可以正常输出。

下载镜像

首先是需要下载Cosmstreamer的树莓派镜像以及最新的升级文件，地址如下：

https://cosmostreamer.com/products/djifpvgoggles/diy/

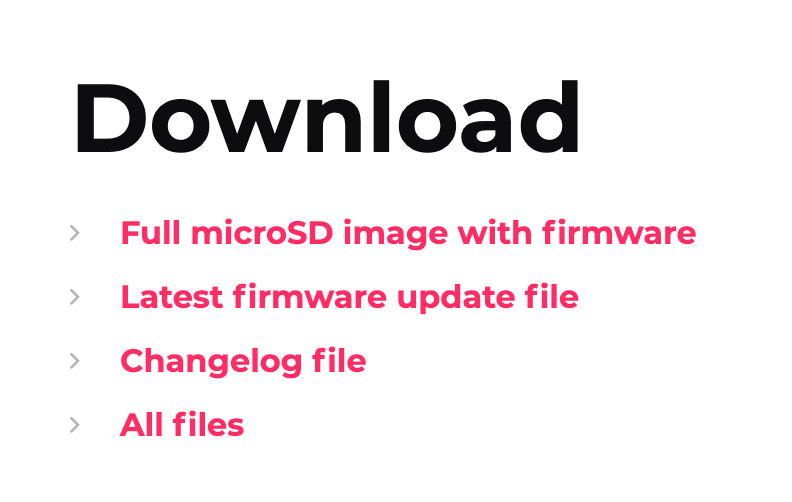

点击“Full microSD image with firmware”下载完整镜像，再点击“Lastest firmware update file”下载最新的镜像升级⽂件，⻅下图：

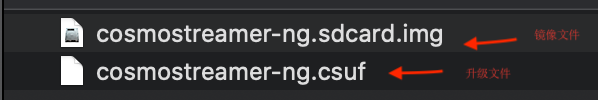

下载完后会获得镜像⽂件及升级⽂件，如图：

烧录镜像

系统镜像烧录有多种方式，可以按需选择BalenaEtcher/rufus/Pi Imager等。

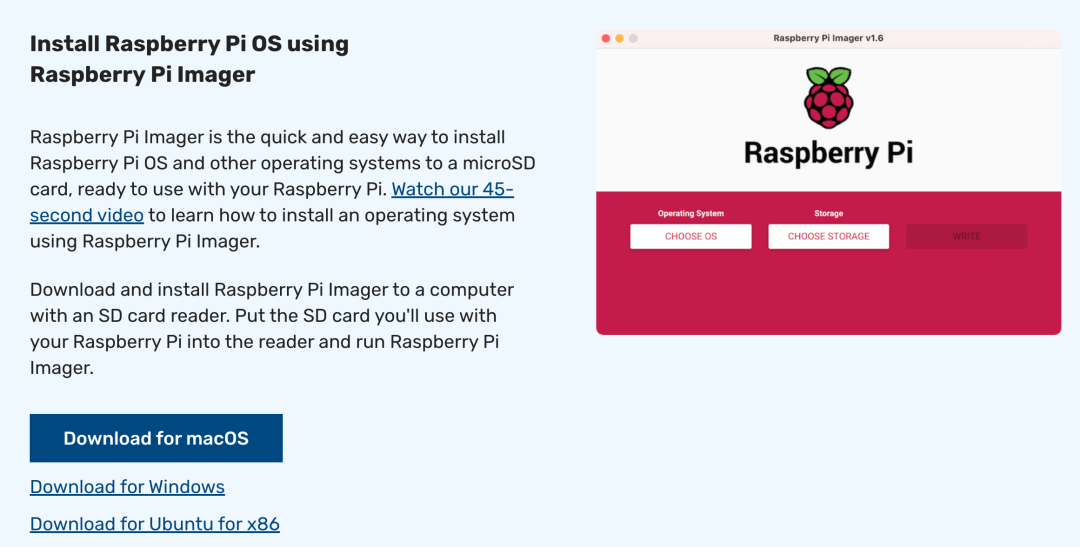

这里提供Pi Imager的烧录方式。访问树莓派官⽹，下载并安装树莓派官⽅镜像烧录器 Pi Imager（https://www.raspberrypi.org/software/）如图：

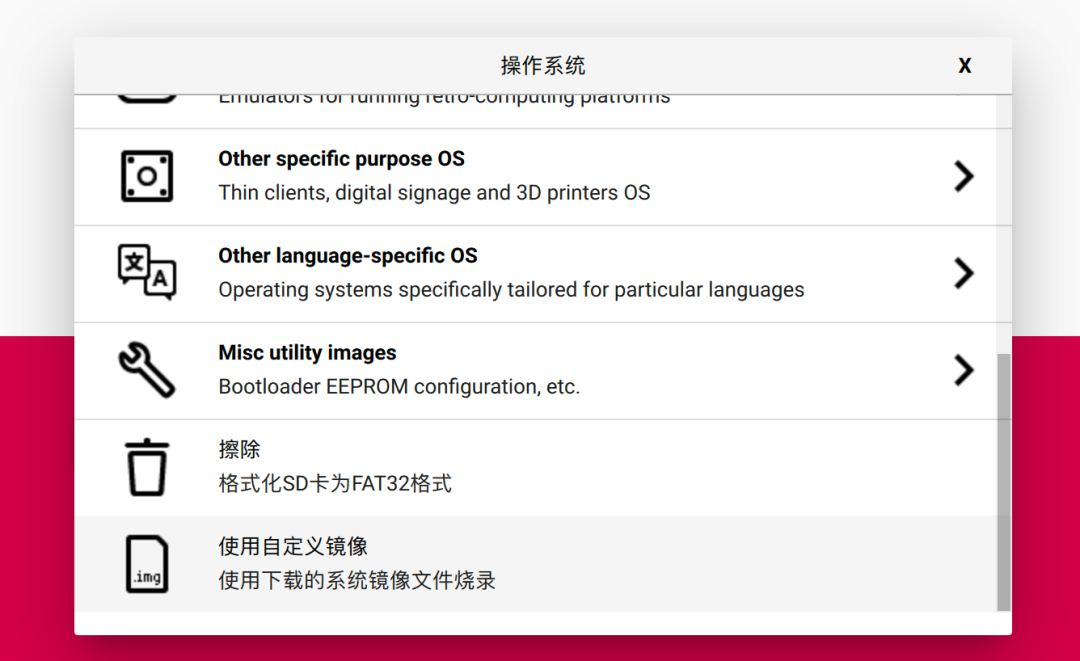

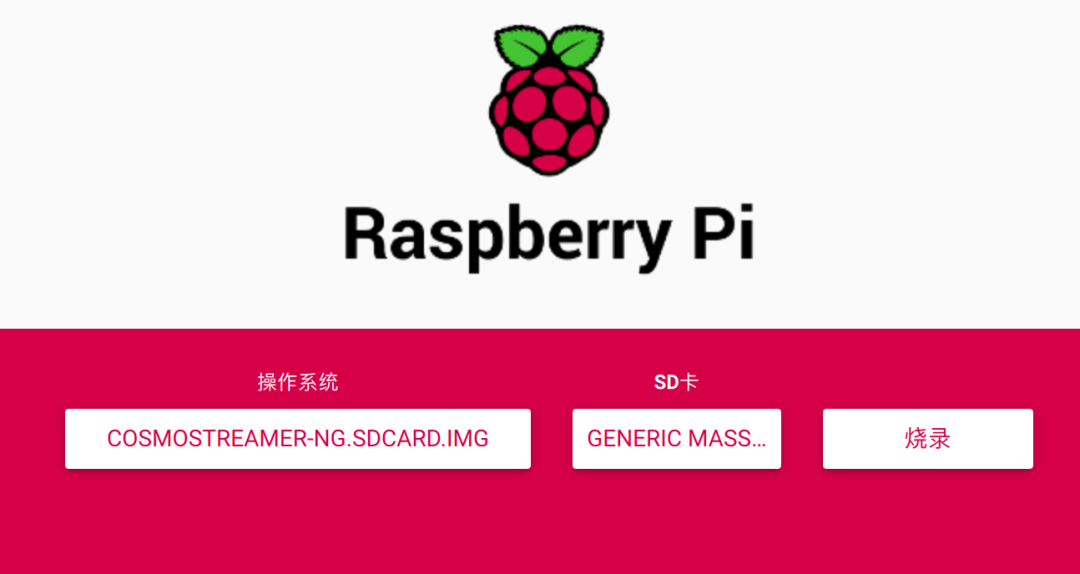

将TF卡通过读卡器连接电脑，打开“Pi Imager”，点击 “操作系统” 选择 “使⽤⾃定义镜像” 选择之前下载的Cosmostreamer镜像，再点击“存储设备”选择TF卡，点击“烧录”即可等待进度到达100%提示完成即可。如图：

启动树莓派、升级镜像

将烧录完镜像的TF卡插⼊树莓派存储卡插槽，注意正反。使⽤Type-C数据线接⼊5V电源给树莓派供电，并使⽤HDMI线⼀端连接树莓派另⼀端连接显示设备（如显示器、电视、便携屏幕等）。

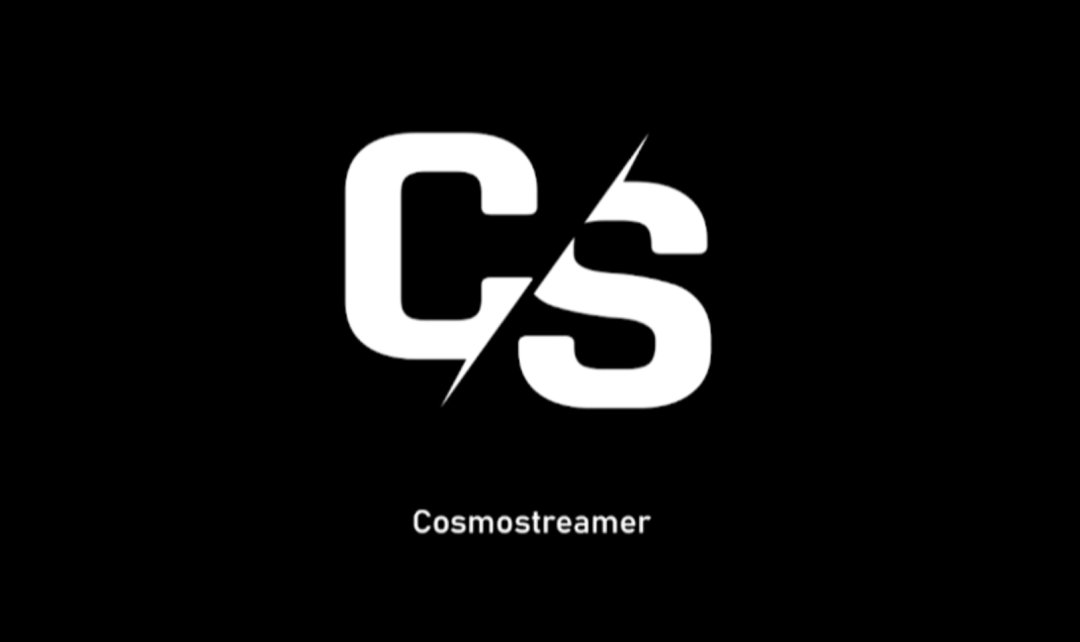

第⼀次启动，树莓派会多次重启，这是正常的。直到看到屏幕开到如下logo并静⽌不再重启，表示Cosmostreamer启动完成：

此时，树莓派会开放⼀个名为“cosmostreamer”的AP供设备接⼊配置使⽤，如图：

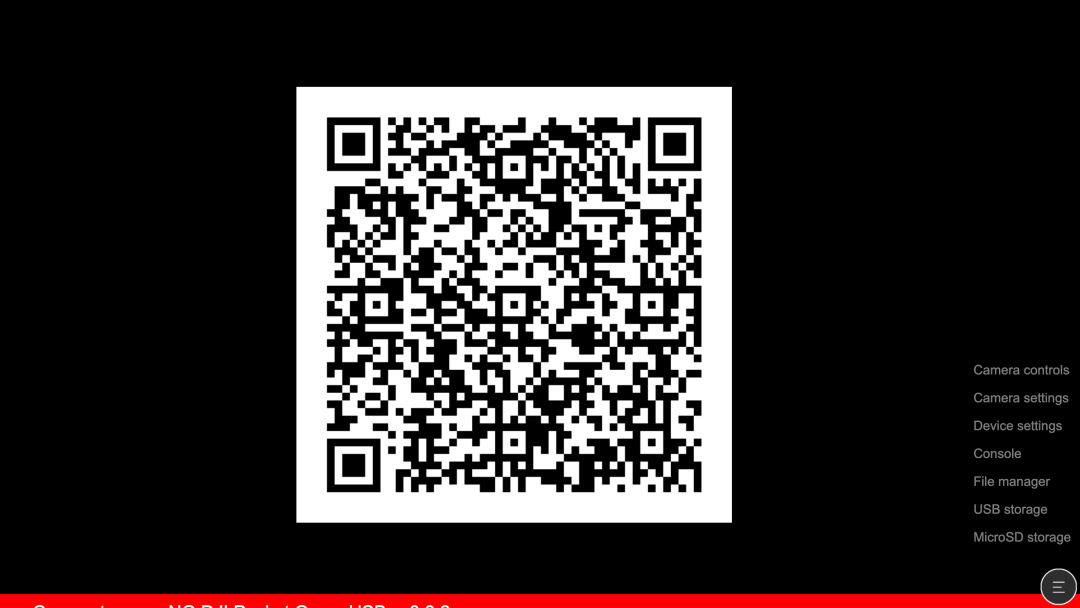

使⽤电脑或⼿机连接此AP，密码是“1234512345”。打开浏览器访问（http://192.168.50.1）进⼊cosmostreamer预览及配置界⾯，如图：

点击右下⻆菜单按钮选择 “Device settings”打开设备配置⻚⾯，选择左侧菜单 “System” ，点击“选择⽂件”，选择之前下载后缀名为csuf的升级⽂件，并点击“upload file”，之后会弹出两个对话框分别询问“是否确认”以及“升级完成是否重启”，全部选择“确定”即可，如图：

此时树莓派已经会多次重启，直到画⾯重新显示 cosmostreamer的logo后，我们需要再次连接AP，访问浏览器打开配置界⾯，选择“device settings”，进⼊设备配置界⾯。选择左侧菜单栏的“info”按钮，此时会看到系统版本已经更新成最新的0.11.5，表示固件更新成功，如图：

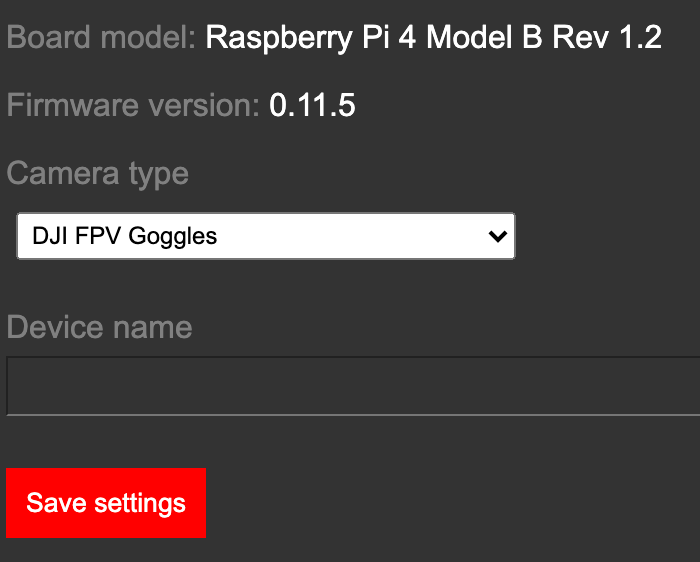

此时还需点击 “Camera Type ” 选项，选择“DJI FPV GOGGLES”选项，最后点击红⾊按钮“Save settings” 保存重启，如图：

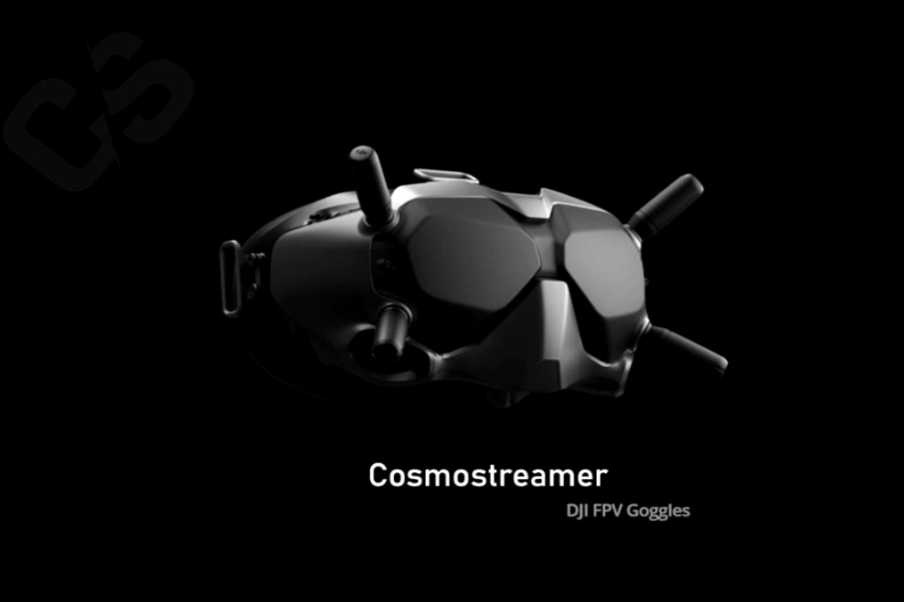

树莓派会再次多次重启，待屏幕显示如下logo时说明成功，如图：

此时，使⽤Type-C转USB的数据线连接⼤疆眼镜⾄树莓派USB接⼝，给⻜机上电，树莓派会将⼤疆眼镜画⾯输出到HDMI显示设备。

手机连接显示画面以及DVR设置

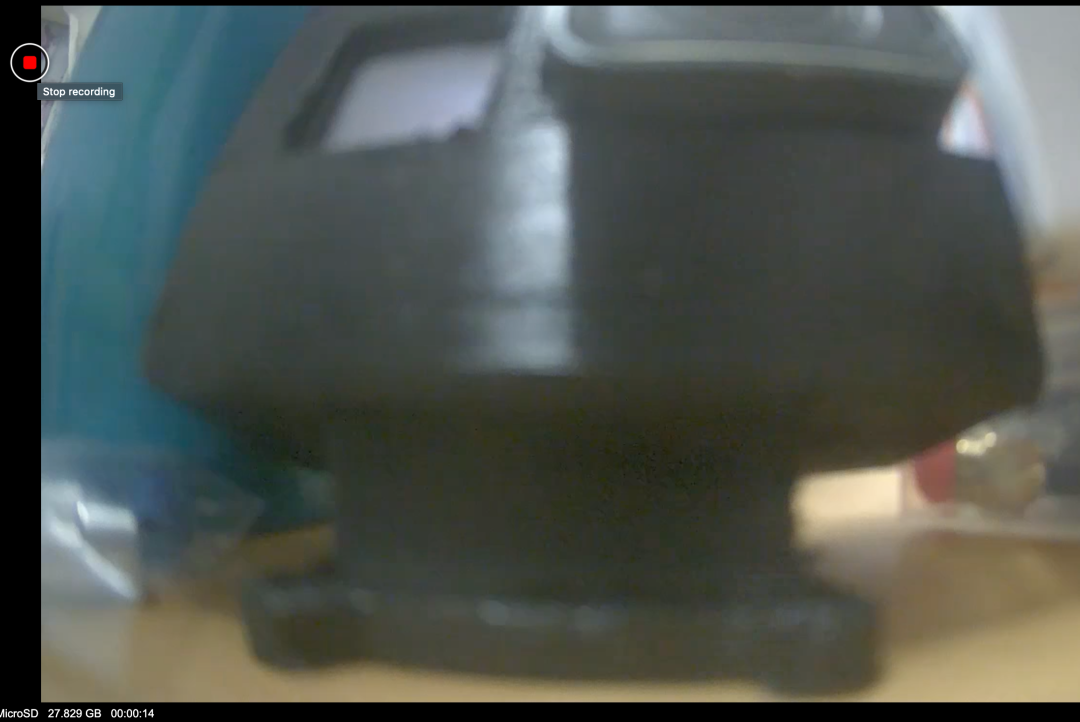

使⽤⼿机连接cosmostreamer的AP，然后同样使⽤浏览器访问（http://192.168.50.1）即可看到眼镜中的实时画⾯，点击左上⻆红⾊按钮会开始DVR录制，录制⽂件会默认存储到TF卡中：如图：

可以进⼊“Device settings”设置中的“Recording”界⾯设置“默认存储设备”和“视频⽂件分割时⻓”，如图：

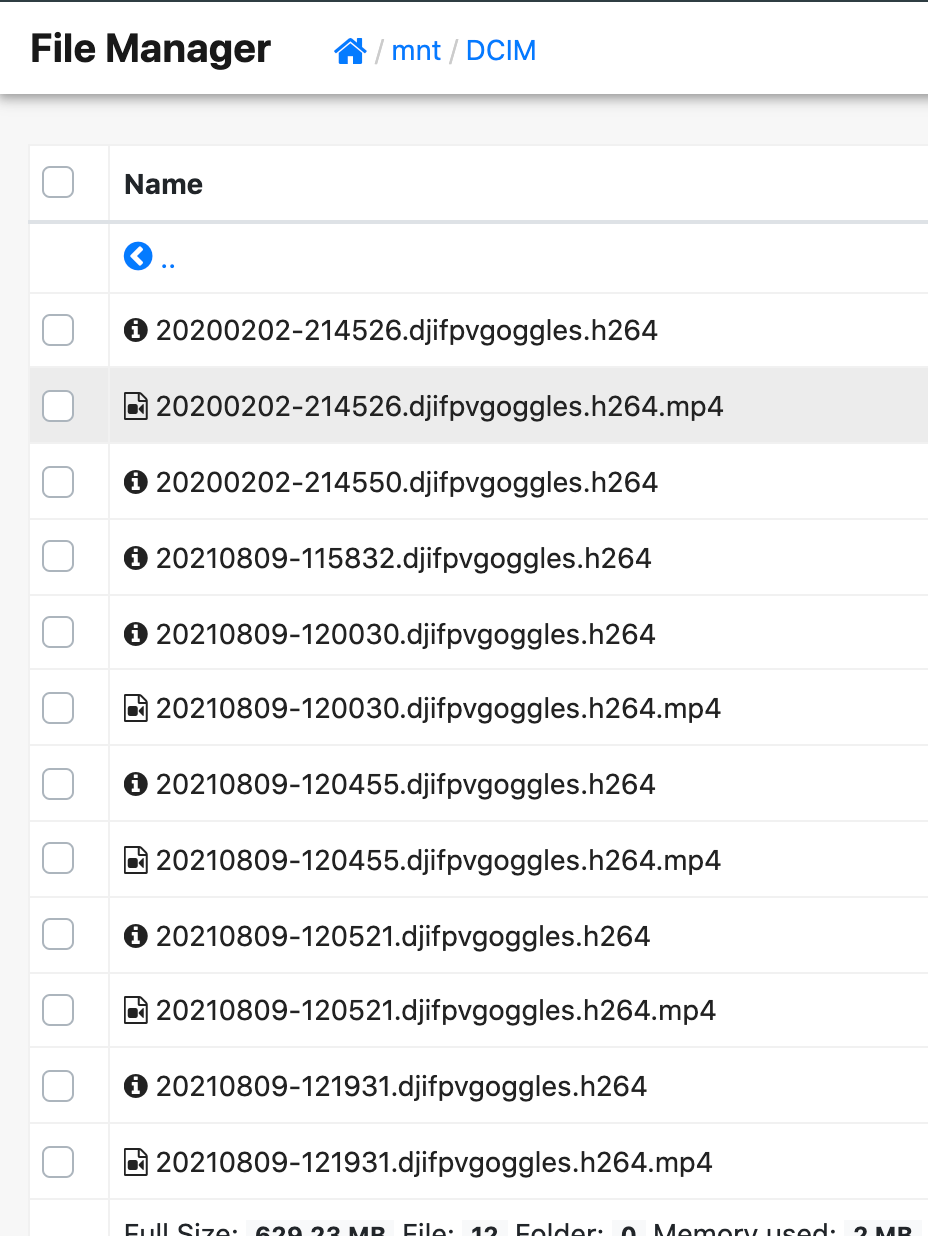

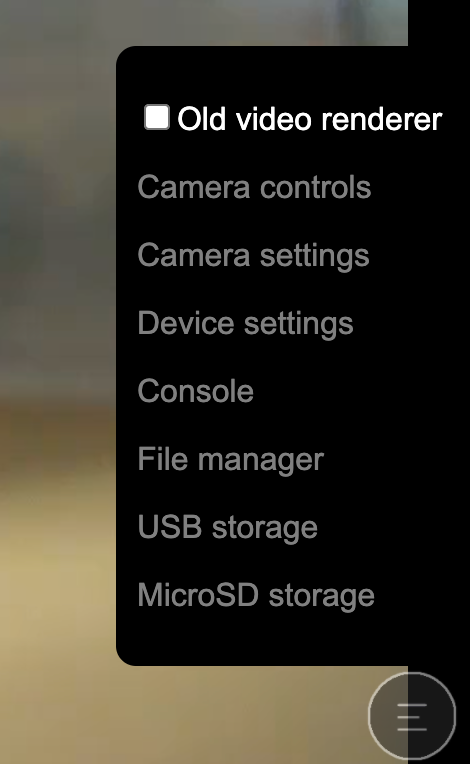

录制的⽂件可以点击右下⻆菜单按钮选择“USB storage”或者“USB storage”查看，如下图：

直播功能

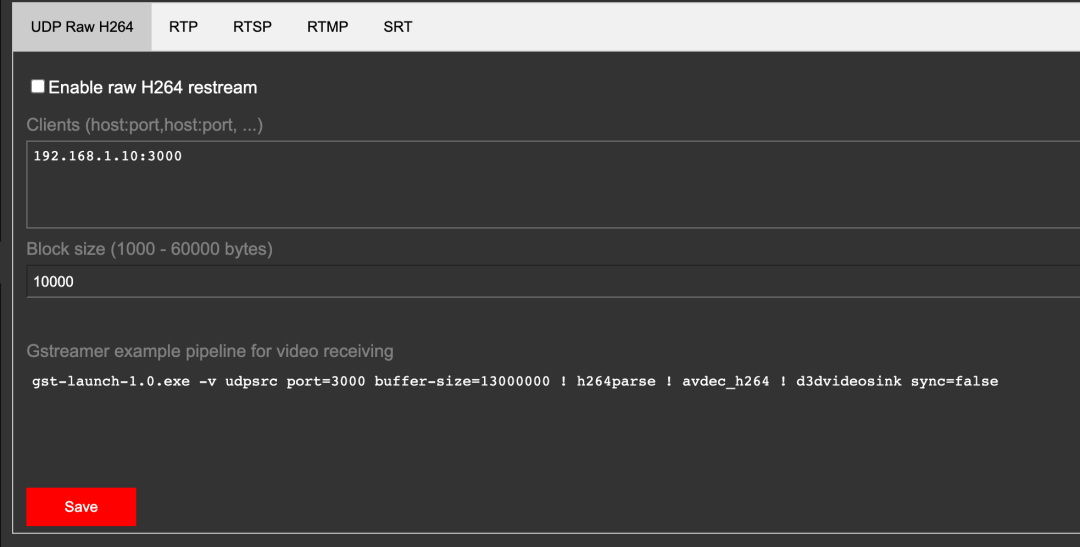

点击右下⻆菜单按钮，选择左侧菜单栏“Streaming”选项，可以配置不同⽅式的Streaming供直播使⽤，如图：

Q&A

Q：没有画面/画面卡顿？

A：请务必关闭大疆眼睛中的“自动温度控制”功能

Q：cosmostreamer还能怎么用？

A：Cosmostreamer功能很强大，除了DVR、推流功能等，还支持外接USB设备，扩展性及可玩性非常高。

Q：这玩意稳定吗？

A：经过多次外场测试，可以说很稳定，甚至比之前安卓版得DigiView稳定得多。

Q：我好像b站上面看到过一个类似的？

A：我就是那个视频的作者，这是文字版教程。
