PostgreSQL中的索引— 7（SP-GiST）

开源软件联盟PostgreSQL分会 2019-12-20

1148

翻译：尚凯

审核：魏波

Egor Rogov

俄罗斯Postgres Professional公司数据库专家

我们已经讨论了PostgreSQL 索引引擎，访问方法的接口以及三种方法：哈希索引，B-tree和GiST。在本文中，我们将描述SP-GiST。

SP-GiST

首先，简单介绍一下此名称。«GiST»部分暗示了同名访问方法的一些相似性。确实存在相似之处：两者都是通用的搜索树，它们提供了用于构建各种访问方法的框架。

«SP»代表空间划分。这里的空间就是我们通常所说的空间，例如二维平面。但是我们会看到，实际上任何搜索空间都是指任何值域。

SP-GiST适用于可以将空间递归划分为非相交区域的结构。这类包括四叉树，k维树（kD树）和基数树。

结构

因此，SP-GiST访问方法的思想是将值域拆分为不重叠的子域，每个子域又可以拆分。像这样的分割会引起不平衡的树（不像B树和常规的GiST）。

不相交的特征简化了插入和搜索的决策过程。另一方面，通常情况下，诱导的树的分支率较低。

例如，四叉树的一个节点通常具有四个子节点（与B树不同，B树的节点数为数百个）且深度更大。像这样的树很适合RAM中的工作，但是索引存储在磁盘上，因此，为了减少I O操作的数量，必须将节点打包到页面中，而有效地做到这一点并不容易。

此外，由于分支深度的差异，在索引中找到不同值所花费的时间可能会有所不同。此访问方法与GiST一样，可处理底层任务（同时访问和锁定，日志记录和纯搜索算法），并提供专门的简化接口，支持增加对新数据类型和新分区算法。

SP-GiST树的内部节点存储对子节点的引用；可以为每个引用定义一个标签。此外，内部节点可以存储一个称为前缀的值。实际上这个值作为前缀不是必需的；它可以被视为所有子节点都满足的任意谓词。

SP-GiST的叶节点包含索引类型的值和对表行（TID）的引用。索引数据本身（搜索关键字）可以用作值，但不是必须的：可以存储缩短的值。

此外，叶节点可以分组为列表。因此，内部节点不仅可以引用一个值，还可以引用整个列表。请注意，叶节点中的前缀，标签和值具有各自独立的数据类型。

与GiST中相同，要定义的主要搜索函数是一致性函数。该函数为树节点调用，并返回一组子节点，其值与搜索谓词“一致”（通常为“ 索引字段运算符表达式” 的形式）。

对于叶子节点，一致性函数确定该节点中的索引值是否满足搜索谓词。搜索从根节点开始。一致性函数允许找出有意义的子节点。该算法对找到的每个节点重复执行，搜索是深度优先的。

在物理级别上，索引节点被打包到页面中，以便从I O操作的角度使节点高效工作，请注意，一个页面可以包含内部或叶节点，但不能同时包含这两个节点。

示例：四叉树

四叉树用于索引平面中的点。一个想法是将区域相对于中心点递归地分为四个部分（象限）。这样一棵树的分支深度可以变化，并取决于适当象限中点的密度。

这是图示的样子，是通过示例数据库（openflights.org网站中的机场«airports»）扩充的。顺便说一下，最近我们发布了一个新版本的数据库，其中，我们用一个«point»类型的字段替换了经度和纬度。

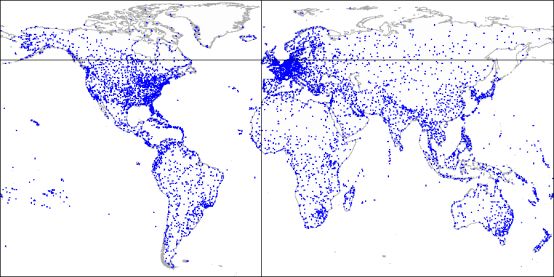

首先，我们将平面划分为四个象限...

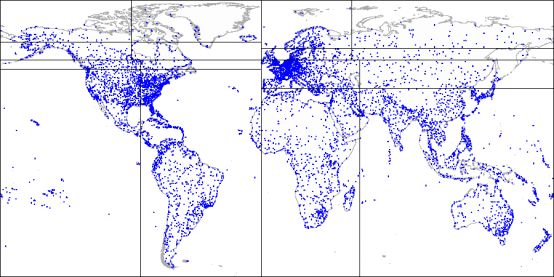

然后，划分每个象限...，

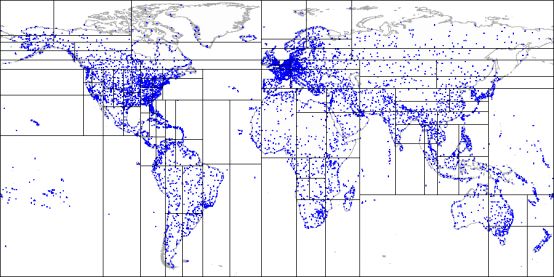

依此类推，直到获得最终分区。

让我们提供一个有关GiST相关文章中已经考虑过的简单示例的更多详细信息。看看这种情况下的分区是什么样的：

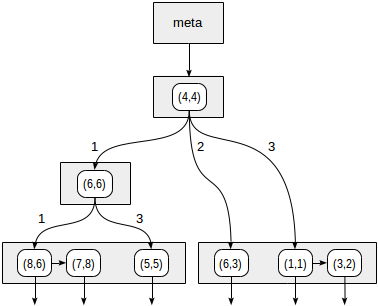

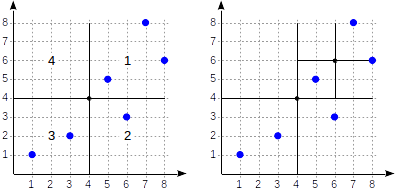

象限的编号如第一幅图所示。为了确定起见，让我们从左到右按照完全相同的顺序放置子节点。下图显示了这种情况下可能的索引结构。每个内部节点最多引用四个子节点。

如图所示，每个参考都可以用象限编号标记。但是在实现中没有标签，因为存储一个包含四个引用的固定数组更为方便，其中一些引用可以为空。

边界上的点与数量较小的象限有关。

postgres=# create table points(p point);




postgres=# insert into points(p) values
  (point '(1,1)'), (point '(3,2)'), (point '(6,3)'),
  (point '(5,5)'), (point '(7,8)'), (point '(8,6)');




postgres=# create index points_quad_idx on points using spgist(p);
复制

在这种情况下，默认情况下使用«quad_point_ops»运算符类，其中包含以下运算符：

postgres=# select amop.amopopr::regoperator, amop.amopstrategy
from pg_opclass opc, pg_opfamily opf, pg_am am, pg_amop amop
where opc.opcname = 'quad_point_ops'
and opf.oid = opc.opcfamily
and am.oid = opf.opfmethod
and amop.amopfamily = opc.opcfamily
and am.amname = 'spgist'
and amop.amoplefttype = opc.opcintype;
     amopopr     | amopstrategy
-----------------+--------------
 <<(point,point) |            1  strictly left
 >>(point,point) |            5  strictly right
 ~=(point,point) |            6  coincides
 <^(point,point) |           10  strictly below
 >^(point,point) |           11  strictly above
 <@(point,box)   |            8  contained in rectangle
(6 rows)
复制

例如，让我们看一下查询select * from points where p >^ point '(2,7)'将如何执行（找到位于给定点上方的所有点）。

我们从根节点开始，并使用一致性函数选择要下降到的子节点。对于运算符>^，该函数将点（2,7）与节点（4,4）的中心点进行比较，并选择可能包含所查找点的象限（在本例中为第一和第四象限）。

在与第一象限相对应的节点中，我们再次使用一致性函数确定子节点。中心点是（6,6），我们需要再次浏览第一和第四象限。

叶节点（8,6）和（7,8）的列表对应于第一象限，其中只有点（7,8）满足查询条件。对第四象限的引用为空。在内部节点（4,4）中，对第四象限的引用也为空，这样就完成了搜索。

postgres=# set enable_seqscan = off;




postgres=# explain (costs off) select * from points where p >^ point '(2,7)';
                   QUERY PLAN
------------------------------------------------
 Index Only Scan using points_quad_idx on points
   Index Cond: (p >^ '(2,7)'::point)
(2 rows)
复制

内部

我们可以使用前面提到的“ gevel ”扩展名来探索SP-GiST索引的内部结构。坏消息是，由于一个bug，此扩展程序无法在PostgreSQL的现代版本中正常工作。好消息是我们计划通过«gevel»功能来增强«pageinspect» 。该错误已在«pageinspect»中修复。

例如，让我们使用扩展的演示数据库，该数据库用于绘制带有世界地图的图片。

demo=# create index airports_coordinates_quad_idx on airports_ml using spgist(coordinates);
复制

首先，我们可以获得索引的一些统计信息：

demo=# select * from spgist_stats('airports_coordinates_quad_idx');
           spgist_stats
----------------------------------
 totalPages:        33           +
 deletedPages:      0            +
 innerPages:        3            +
 leafPages:         30           +
 emptyPages:        2            +
 usedSpace:         201.53 kbytes+
 usedInnerSpace:    2.17 kbytes  +
 usedLeafSpace:     199.36 kbytes+
 freeSpace:         61.44 kbytes +
 fillRatio:         76.64%       +
 leafTuples:        5993         +
 innerTuples:       37           +
 innerAllTheSame:   0            +
 leafPlaceholders:  725          +
 innerPlaceholders: 0            +
 leafRedirects:     0            +
 innerRedirects:    0
(1 row)
复制

其次，我们可以输出索引树本身：

demo=# select tid, n, level, tid_ptr, prefix, leaf_value
from spgist_print('airports_coordinates_quad_idx') as t(
  tid tid,
  allthesame bool,
  n int,
  level int,
  tid_ptr tid,
  prefix point,    -- prefix type
  node_label int,  -- label type (unused here)
  leaf_value point -- list value type
)
order by tid, n;
   tid   | n | level | tid_ptr |      prefix      |    leaf_value
---------+---+-------+---------+------------------+------------------
 (1,1)   | 0 |     1 | (5,3)   | (-10.220,53.588) |
 (1,1)   | 1 |     1 | (5,2)   | (-10.220,53.588) |
 (1,1)   | 2 |     1 | (5,1)   | (-10.220,53.588) |
 (1,1)   | 3 |     1 | (5,14)  | (-10.220,53.588) |
 (3,68)  |   |     3 |         |                  | (86.107,55.270)
 (3,70)  |   |     3 |         |                  | (129.771,62.093)
 (3,85)  |   |     4 |         |                  | (57.684,-20.430)
 (3,122) |   |     4 |         |                  | (107.438,51.808)
 (3,154) |   |     3 |         |                  | (-51.678,64.191)
 (5,1)   | 0 |     2 | (24,27) | (-88.680,48.638) |
 (5,1)   | 1 |     2 | (5,7)   | (-88.680,48.638) |
 ...
复制

但是请记住，«spgist_print»不会输出所有叶子值，而只会输出列表中的第一个叶值，因此显示的是索引的结构而不是其全部内容。

示例：k维树

对于平面中的相同点，我们还可以建议另一种划分空间的方法。让我们通过被索引的第一个点画一条水平线。它将平面分为两部分：上部和下部。

要索引的第二个点属于这些部分之一。通过这一点，我们画一条垂直线，将这部分分为两部分：右和左。我们再次通过下一个点绘制一条水平线，并通过下一个点绘制一条垂直线，依此类推。

以这种方式构建的树的所有内部节点将只有两个子节点。这两个引用中的每一个都可以指向层次结构中下一个内部节点或叶节点列表。这种方法可以很容易地推广到k维空间，因此，这些树在文献中也称为k维（k-D树）。

通过机场（airports表）示例来解释该方法：

首先我们把飞机分成上下两部分。

然后将每一部分分为左右两部分

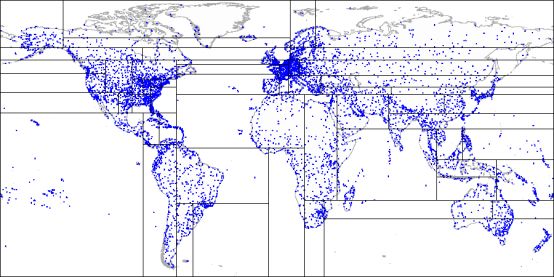

，依此类推，直到获得最终分区。

要像这样使用分区，我们需要在创建索引时显式地指定运算符类«kd_point_ops»。

postgres=# create index points_kd_idx on points using spgist(p kd_point_ops);
复制

该类包括与«default»类«quad_point_ops»完全相同的运算符。

内部

在浏览树结构时，我们需要考虑到在这种情况下，前缀只是一个坐标而不是一个点：

 n int,
  level int,
  tid_ptr tid,
  prefix float,    -- prefix type
  node_label int,  -- label type (unused here)
  leaf_value point -- list node type
)
order by tid, n;
   tid   | n | level | tid_ptr |   prefix   |    leaf_value
---------+---+-------+---------+------------+------------------
 (1,1)   | 0 |     1 | (5,1)   |     53.740 |
 (1,1)   | 1 |     1 | (5,4)   |     53.740 |
 (3,113) |   |     6 |         |            | (-7.277,62.064)
 (3,114) |   |     6 |         |            | (-85.033,73.006)
 (5,1)   | 0 |     2 | (5,12)  |    -65.449 |
 (5,1)   | 1 |     2 | (5,2)   |    -65.449 |
 (5,2)   | 0 |     3 | (5,6)   |     35.624 |
 (5,2)   | 1 |     3 | (5,3)   |     35.624 |
 ...
复制

示例：基数树

我们还可以使用SP-GiST实现字符串的基数树。基数树的想法是要索引的字符串没有完全存储在叶节点中，而是通过将存储在该节点中的值连接到根节点来获得的。

假设，我们需要索引站点URL：«postgrespro.ru»，«postgrespro.com»，«postgresql.org»和«planet.postgresql.org»。

postgres=# create table sites(url text);




postgres=# insert into sites values ('postgrespro.ru'),('postgrespro.com'),('postgresql.org'),('planet.postgresql.org');




postgres=# create index on sites using spgist(url);

复制

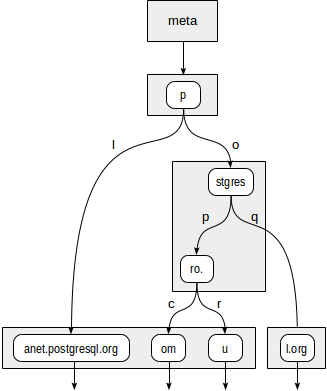

这棵树看起来是这样的:

树的内部节点存储所有子节点共有的前缀。例如，在«stgres»的子节点中，值以«p»+«o»+«stgres»开头。

与四叉树不同，指向子节点的每个指针都另外用一个字符标记（更确切地说，用两个字节标记，但这并不重要）。«text_ops»运算符类支持类似B树的运算符：«equal», «greater», 和«less»：

postgres=# select amop.amopopr::regoperator, amop.amopstrategy
from pg_opclass opc, pg_opfamily opf, pg_am am, pg_amop amop
where opc.opcname = 'text_ops'
and opf.oid = opc.opcfamily
and am.oid = opf.opfmethod
and amop.amopfamily = opc.opcfamily
and am.amname = 'spgist'
and amop.amoplefttype = opc.opcintype;
     amopopr     | amopstrategy
-----------------+--------------
 ~<~(text,text)  |            1
 ~<=~(text,text) |            2
 =(text,text)    |            3
 ~>=~(text,text) |            4
 ~>~(text,text)  |            5
 <(text,text)    |           11
 <=(text,text)   |           12
 >=(text,text)   |           14
 >(text,text)    |           15
(9 rows)
复制

带波浪号的运算符的区别在于，它们操作字节而不是字符。

有时，以基数树的形式表示的结果可能会比B树要紧凑得多，因为这些值并未完全存储，而是根据需要在遍历树的过程中重新构建。

考虑一个查询：select * from sites where url like 'postgresp%ru'。可以使用索引执行：

postgres=# explain (costs off) select * from sites where url like 'postgresp%ru';
                                  QUERY PLAN
------------------------------------------------------------------------------
 Index Only Scan using sites_url_idx on sites
   Index Cond: ((url ~>=~ 'postgresp'::text) AND (url ~<~ 'postgresq'::text))
   Filter: (url ~~ 'postgresp%ru'::text)
(3 rows)
复制

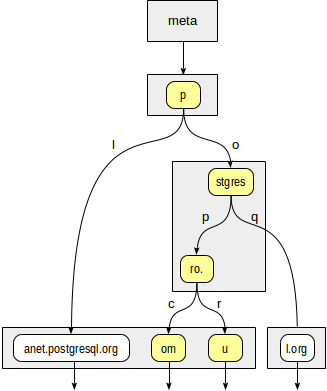

实际上，索引用于查找大于或等于«postgresp»但小于«postgresq»（索引条件）的值，然后从结果中选择匹配的值（过滤器）。首先，一致性函数必须确定我们需要下降到«p»根的哪个子节点。

有两个选项：«p»+«l»（无需下降，即使不潜的很深也很清楚）和«p»+«o»+«stgres»（继续下降）。对于«stgres»节点，需要再次调用一致性函数以检查«postgres»+«p»+«ro。»（继续下降）和«postgres»+«q»（不需要下降）。

对于«ro。»节点及其所有子叶节点，一致性函数将响应«yes»，因此index方法将返回两个值：«postgrespro.com»和«postgrespro.ru»。在过滤阶段将选择一个匹配值。

内部

在浏览树结构时，我们需要考虑数据类型：

postgres=# select * from spgist_print('sites_url_idx') as t(
  tid tid,
  allthesame bool,
  n int,
  level int,
  tid_ptr tid,
  prefix text,         -- prefix type
  node_label smallint, -- label type
  leaf_value text      -- leaf node type
)
order by tid, n;
复制

属性

让我们看一下SP-GiST访问方法的属性（使用之前的查询语句）：

 amname |     name      | pg_indexam_has_property
--------+---------------+-------------------------
 spgist | can_order     | f
 spgist | can_unique    | f
 spgist | can_multi_col | f
 spgist | can_exclude   | t
复制

SP-GiST索引不能用于排序和支持唯一性约束。此外，不能在多个列上创建类似这样的索引（与GiST不同）。

但是允许使用此类索引来支持排除约束。

以下索引层属性可用：

     name      | pg_index_has_property
---------------+-----------------------
 clusterable   | f
 index_scan    | t
 bitmap_scan   | t
 backward_scan | f
复制

与GiST的区别在于，不可能进行聚类。以下是最终列层属性：

name        | pg_index_column_has_property
--------------------+------------------------------
 asc                | f
 desc               | f
 nulls_first        | f
 nulls_last         | f
 orderable          | f
 distance_orderable | f
 returnable         | t
 search_array       | f
 search_nulls       | t
复制

不支持排序，这是可以预测的。到目前为止，SP-GiST中不提供用于搜索邻近的距离运算符。很有可能将来会支持此功能。

Nikita Glukhov将在即将发布的PostgreSQL 12中对它进行支持。

SP-GiST可用于仅索引扫描，至少可用于已讨论的运算符类。

如我们所见，在某些情况下，索引值显式存储在叶节点中，而在另一些情况下，则在树下降过程中逐步重建索引值。

NULL值

为了不使情况复杂化，到目前为止，我们还没有提到NULL。从索引属性可以明显看出，它支持NULL：

 postgres=# explain (costs off)
select * from sites where url is null;
                  QUERY PLAN
----------------------------------------------
 Index Only Scan using sites_url_idx on sites
   Index Cond: (url IS NULL)
(2 rows)
复制
