本文简要总结了etcd中的snap与wal的存储格式。snap是快照(snapshot)， wal是Write Ahead Log。本文是基于etcd 3.4.15的代码进行分析的。
snap存储格式
Snap文件位于${etcd}/member/snap目录下，是后缀为.snap的文件。snap的格式主要是定义在snap.proto文件中：
https://github.com/etcd-io/etcd/blob/v3.4.15/etcdserver/api/snap/snappb/snap.proto复制
每个.snap文件其实就是存储的下面这个结构体的内容：
type Snapshot struct {Crc uint32 `protobuf:"varint,1,opt,name=crc" json:"crc"`Data []byte `protobuf:"bytes,2,opt,name=data" json:"data,omitempty"`XXX_unrecognized []byte `json:"-"`}复制
对应的源代码：
https://github.com/etcd-io/etcd/blob/v3.4.15/etcdserver/api/snap/snappb/snap.pb.go#L38-L42复制
用一个简单的图来表示，就是下面这个样子。
Crc是内容的crc校验和，Data是snap的具体内容。其中Data的存储的其实又是下面这个结构体：
type Snapshot struct {Data []byte `protobuf:"bytes,1,opt,name=data" json:"data,omitempty"`Metadata SnapshotMetadata `protobuf:"bytes,2,opt,name=metadata" json:"metadata"`XXX_unrecognized []byte `json:"-"`}复制
源代码位置：
https://github.com/etcd-io/etcd/blob/v3.4.15/raft/raftpb/raft.pb.go#L284-L288复制
用一个简单的图来表示，就是下面这样：
其中Data存储的又是下面这个结构体，
type store struct {Root *nodeWatcherHub *watcherHubCurrentIndex uint64Stats *StatsCurrentVersion intttlKeyHeap *ttlKeyHeap need to recovery manuallyworldLock sync.RWMutex stop the world lockclock clockwork.ClockreadonlySet types.Set}复制
源代码位置：
https://github.com/etcd-io/etcd/blob/v3.4.15/etcdserver/api/v2store/store.go#L74-L84复制
其实存储的就是结构体store的json序列化之后的字符串而已。除了序列化和反序列化结构体store是etcd自己实现的之外，其它所有的存储/解析都是借助于protobuf自动生成的代码完成的。
其实snap存储的核心内容就是这个结构体store。要讲清楚这个结构体，不是一两句话的事，回头再单独写文章说。

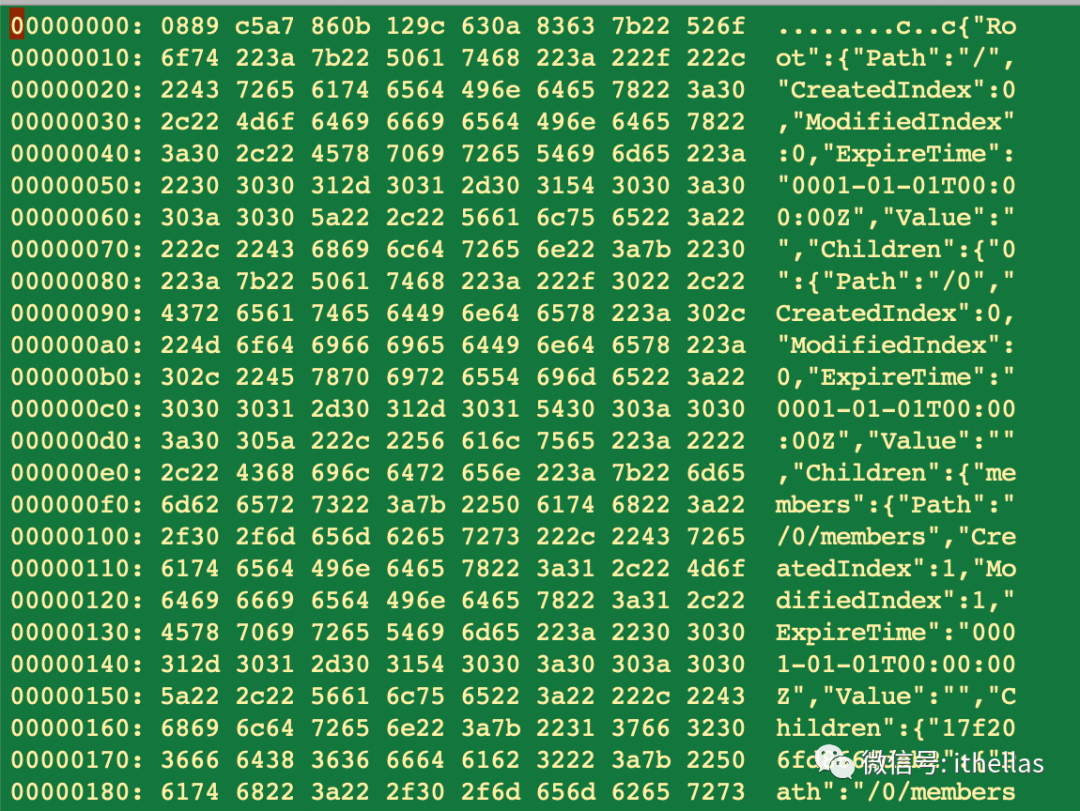

如果你打开一个.snap文件，你会发现除了开头的几个字节是不可见字符之外，后面的都是可见字符，因为就是直接存储的json格式序列化之后字符串。例如：

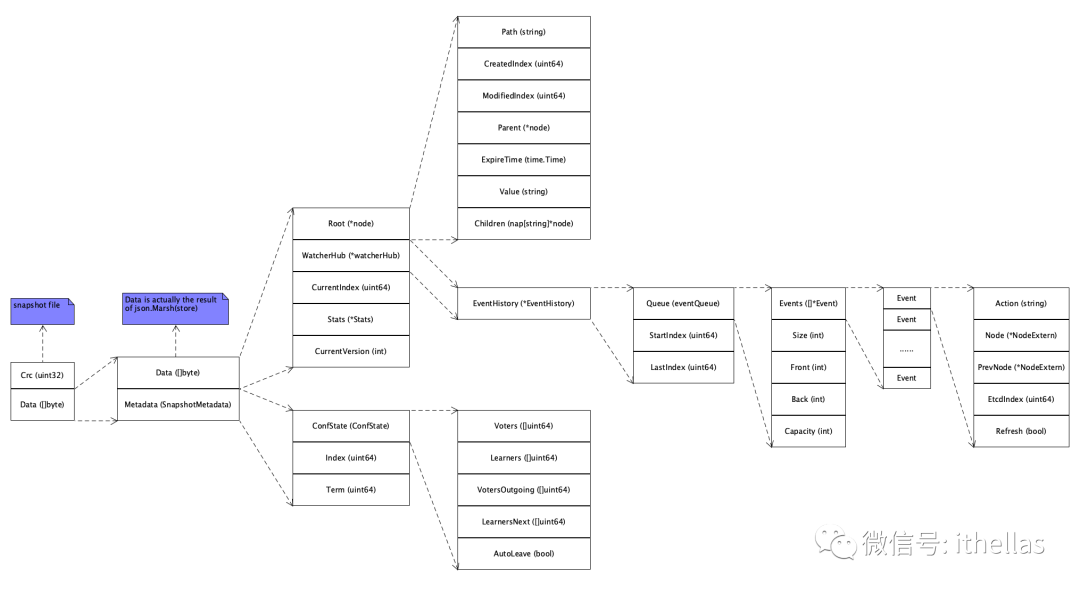

用一个完整的图来表示snap的存储结构：
下面的代码片段可以理解snap的存储结构：
https://github.com/etcd-io/etcd/blob/v3.4.15/etcdserver/api/snap/snapshotter.go#L189-L230https://github.com/etcd-io/etcd/blob/v3.4.15/etcdserver/api/v2store/store.go#L767-L780复制
wal存储格式

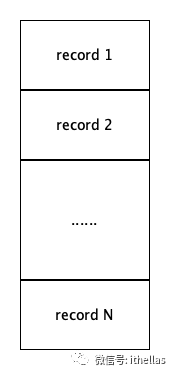

wal文件位于{etcd}/member/wal目录下，是后缀为.wal的文件。每个wal文件是由一条条的record组成的，用一个简单的图表示：
每条record的格式如下：

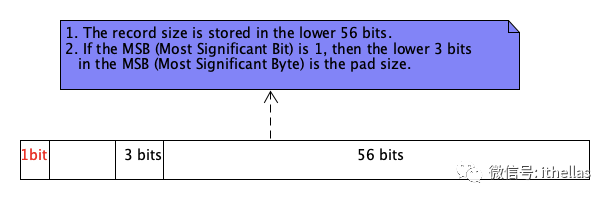

从其中length字段可以分别解析出后面的record和pad的实际长度。其中低56位存储record bytes的具体长度。高8位可以解析出后面的pad bytes的具体长度。具体见下图描述：
对应的源码：
https://github.com/etcd-io/etcd/blob/v3.4.15/wal/decoder.go#L122-L131复制
pad bytes是填充字节，忽略即可。而record bytes具体又是存储的下面这个结构体：
type Record struct {Type int64 `protobuf:"varint,1,opt,name=type" json:"type"`Crc uint32 `protobuf:"varint,2,opt,name=crc" json:"crc"`Data []byte `protobuf:"bytes,3,opt,name=data" json:"data,omitempty"`XXX_unrecognized []byte `json:"-"`}复制
源码位置：
https://github.com/etcd-io/etcd/blob/v3.4.15/wal/walpb/record.pb.go#L39-L44复制
用一个简单的图表示如下：
Type具体有下面几种类型：
metadataType int64 = iota + 1entryTypestateTypecrcTypesnapshotType复制
源码：
https://github.com/etcd-io/etcd/blob/v3.4.15/wal/wal.go#L39-L43复制

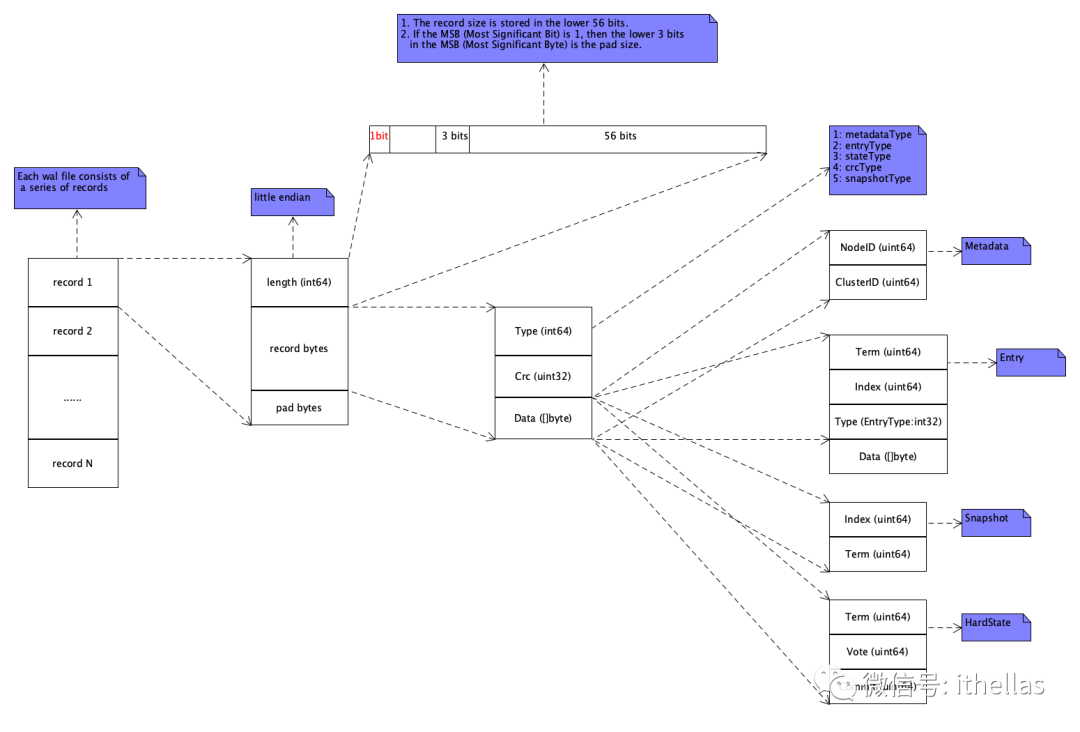

根据不同的Type，实际存储的数据格式各不相同，这里就不一一列举各种具体的格式了。直接给出wal文件的总体存储结构：
下面的代码片段可以理解wal的存储结构：
https://github.com/etcd-io/etcd/blob/v3.4.15/wal/decoder.go#L67-L120https://github.com/etcd-io/etcd/blob/v3.4.15/wal/wal.go#L448-L493复制
另外，wal文件名的格式必须为"%016x-%016x.wal"，参考代码：
https://github.com/etcd-io/etcd/blob/v3.4.15/wal/util.go#L118复制
小结
本文只是简单总结了snap和wal文件的存储格式，并没有深入讲述每个字段的具体的含义，比如并没有讲述snap中结构体store。
etcd在启动的时候，只需要加载最后（最新）一个snap文件，并加载snap之后的所有的wal文件，这里主要是通过index来判断。
本文的源码都是基于3.4.15分析的，最新的master上的代码结构做了一定的调整，例如将目录etcdserver放到目录sever下面去了。但总体的代码逻辑是相同的。
另外，在${etcd}/member/snap目录下，还有一个db文件，这个是按BoltDB格式存储的。具体可参考我去年总结的几篇文章：
