key-value数据库bbolt深入分析：简介、文件头格式

BoltDB是一个用golang实现的开源的key-value数据库，

https://github.com/boltdb/bolt
复制

由于BoltDB的原始作者Ben Johnson没有精力继续维护这个项目，所以他封存了这个项目，目前这个项目是read-only状态。最后一个commit也已经是差不多两年半之前的事了。但是从这个项目的star/fork数量10.9k/1.3k，可以看出这个项目还是很受欢迎的。

之所以文章开头特意提这一段历史，是因为我觉得Ben Johnson是值得尊敬的大师级软件工程师。

后来，CoreOS公司fork了BoltDB，继续维护这个项目。不过名字改成了bbolt，开源地址如下：

https://github.com/etcd-io/bbolt
复制

此系列主要是对CoreOS公司fork的这个项目bbolt进行深入分析，本文是该系列文章的第一篇。

CoreOS于2018年1月被Red hat收购，而Red hat又在2019年7月被IBM收购了。

bbolt简介

文章开头已经对bbolt的历史来源做了一个简要的介绍。可能很多人压根就没有听说过bbolt，但是bbolt已经被很多其它项目所依赖，而且用到了生产环境中，其中就包含知名的consul、InfluxDB以及etcd。零君也是在分析etcd的源码过程中才知道etcd的存储实际用到了bbolt，因而也才会进一步深入分析bbolt。

注：目前consul依赖的依然是BoltDB，而并非bbolt。

我们通常所熟知的各种数据库，如MySQL、PostgreSQL、etcd等，都是以独立的服务/进程的形式运行，客户应用程序通过网络连接来与数据库服务器交互。而BoltDB/bbolt的定位只是提供一个key-value的存储，以library的形式提供给客户应用程序使用，最终是运行在客户程序的进程空间中。如果想在分布式环境中使用bbolt，就要对其做进一步的改进并封装；etcd就是在bbolt的基础上，针对分布式环境做了大量的改进和封装。

bbolt使用示例

首先站在用户(developer)的角度来看一个如何使用bbolt的示例(golang代码)。

package main


import (
  "bytes"
  "log"


  bolt "go.etcd.io/bbolt"
)


func main() {
  db, err := bolt.Open("my.db", 0600, nil)
  if err != nil {
    log.Fatal(err)
  }
  defer db.Close()


  if err := db.Update(func(tx *bolt.Tx) error {
    b, err := tx.CreateBucket([]byte("b1"))
    if err != nil {
      log.Fatal(err)
    }
    if err := b.Put([]byte("foo"), []byte("bar")); err != nil {
      log.Fatal(err)
    }
    if v := b.Get([]byte("foo")); !bytes.Equal(v, []byte("bar")) {
      log.Fatalf("unexpected value: %v", v)
    }
    return nil
  }); err != nil {
    log.Fatal(err)
  }
}


复制

上面的例子中，DB.Update()创建了一个read-write事务，在回调函数体内就可以保证始终可以看到一致的数据库视图。首先创建了一个名称为"b1"的bucket (在bbolt中，bucket是一些key-value对的集合)。然后在这个bucket内添加了一个key-value对："foo"/"bar"，最后重新读取key为"foo"的值，检查是否等于之前保存的值。

文件头格式

与其它数据库一样，bbolt数据文件的存储结构可以分成header和body两部分。这里要注意一点，数据库文件存储空间的分配是以页面(page)为单位进行分配的。如果没有指定页面大小，默认就通过系统调用获取os的页面大小：

// default page size for db is set to the OS page size.
var defaultPageSize = os.Getpagesize()
复制

通常一个页面的大小是4K，所以数据库文件的大小一般是4K的整数倍。

header的大小虽然不到4K，但是由于最小分配单位是页面，所以开始也分配了4K的空间。header主要包含page header与metadata，定义分别如下：

// page header
type page struct {
  id       pgid
  flags    uint16
  count    uint16
  overflow uint32
}


// metadata
type meta struct {
  magic    uint32
  version  uint32
  pageSize uint32
  flags    uint32
  root     bucket
  freelist pgid
  pgid     pgid
  txid     txid
  checksum uint64
}
复制

图示如下：

第一个page的编号是0，所以pgid的值为0。flag的值0x04表示这是一个metadata的page。源码中对flag的定义如下：

const (
  branchPageFlag   = 0x01
  leafPageFlag     = 0x02
  metaPageFlag     = 0x04
  freelistPageFlag = 0x10
)
复制

count和overflow这两个field对metadata page没有作用，暂时忽略。meta中的各个field含义分别如下：

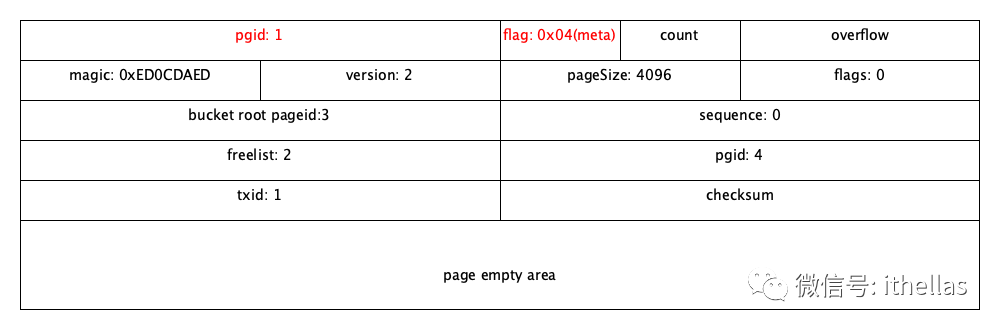

为了防止metadata page由于各种原因被破坏，所以定义了两个metadata page，分别是编号为0、1的page。第二个metadata page格式如下：

bbolt数据文件除了header之外，最主要的就是body了。body包含两种类型的数据：空闲页面列表与key-value数据。bbolt数据文件刚初始化的时候，会将第三个page(编号为2)分配给空闲页面链表，将第四个page(编号为3)分配给一个叶子节点(存储key-value数据)。所以一个刚创建并初始化的bbolt数据文件的大小通常是16K。关于文件body，后面会详细描述。
