一、前言

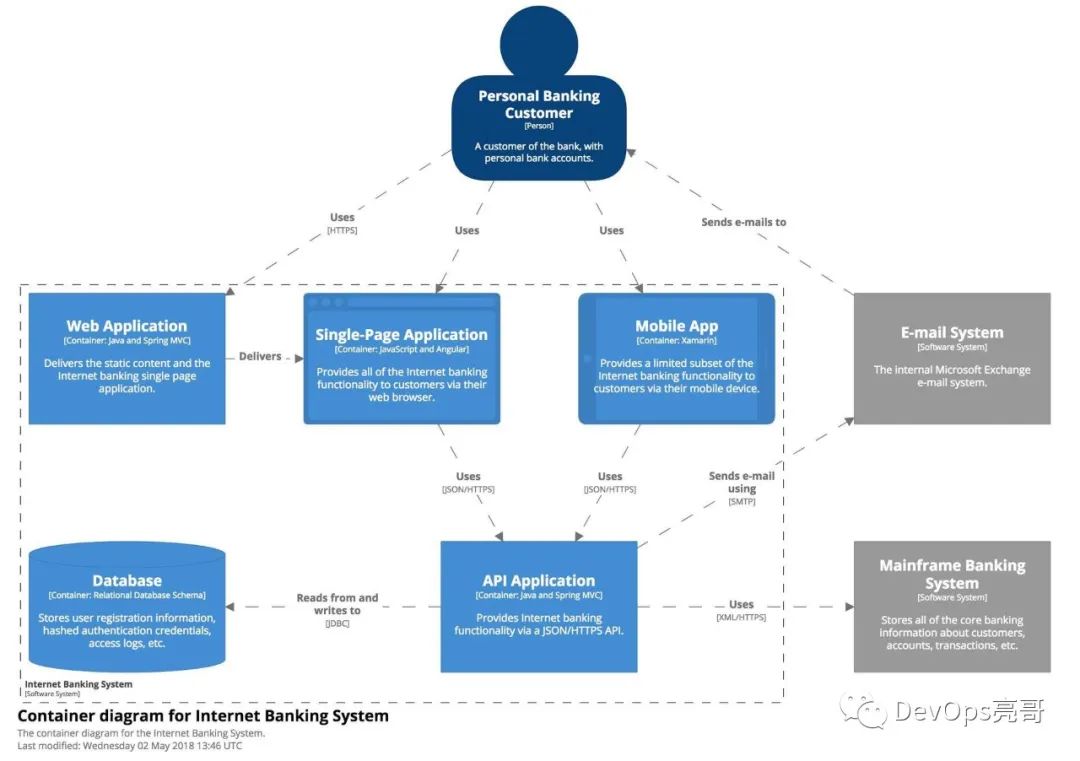

在平常的工作中画一些架构图，流程图应该是再正常不过了，画图的工具也是根据每个人的喜好进行选择，有的选择Visio，有的选择PowerDesigner，还有直接用在线的processOn等。这些工具各有优劣，都能实现画图的目标。但也有一些不足，比如：如何跟团队其他成员进行共享？目前看只能拷贝源文件或复制链接，如何进行版本控制？因为画图也是一个不断迭代的过程，也会有回到之前历史版本的情况。那么今天要跟大家介绍的这个画图软件，就是基于代码进行绘制，也就是现在所说的Diagrams as code，能够和代码一样放在像Git这样的版本控制系统中，团队成员签出代码的同时就签出了这些架构图，架构图类似上图所示，是不是很赞！

这个图是采用PlantUML+graphviz+C4 Model绘制的，下面就介绍一下如何在IDEA里进行集成。

二、环境集成

1、前置条件

必须安装JDK和IDEA。

我的版本是JDK8和IDEA 2019.3.2(Ultimate Edition)

2、安装PlantUML插件

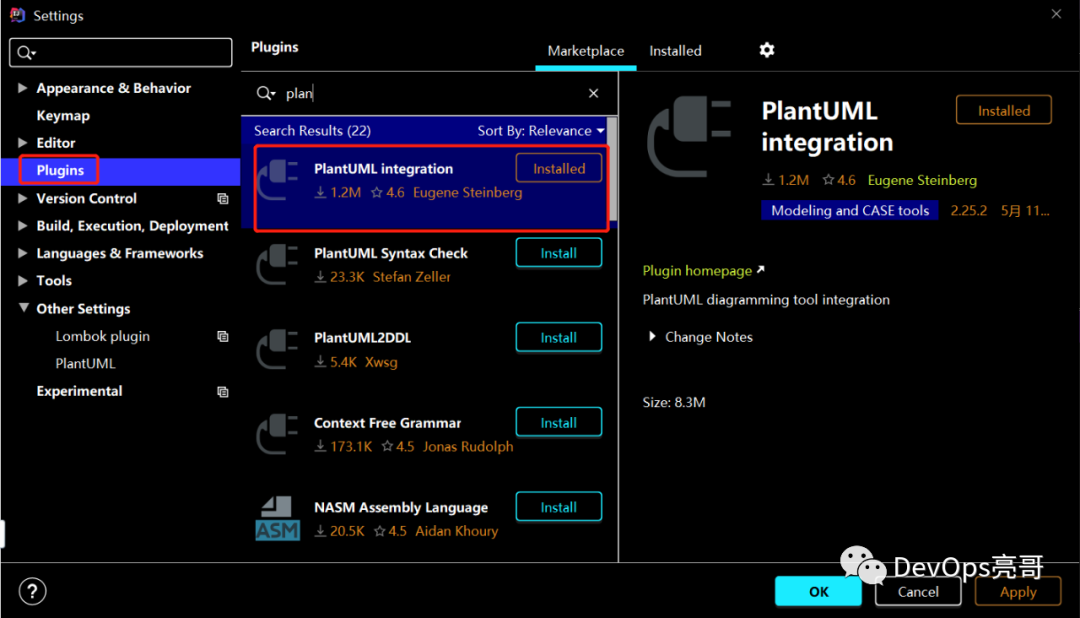

在IDEA的File——>Settings...——>Plugins，在插件这里搜索PlanUML，选择PlanUML integration进行安装，安装完后重启IDEA使插件生效。

3、安装graphviz绘图工具

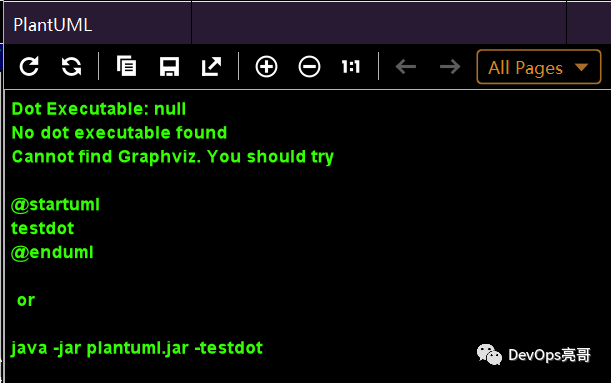

如果不安装graphviz，那么使用plantUML语法编写的代码不能生成图形，会显示如下报错信息：

①下载https://graphviz.gitlab.io/_pages/Download/windows/graphviz-2.38.zip

②解压到一个文件夹下，比如D:\software\graphviz-2.38

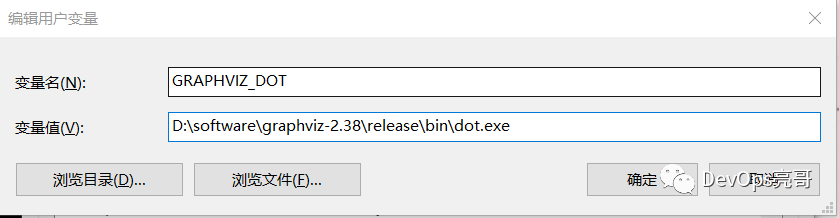

③设置环境变量GRAPHVIZ_DOT

4、IDEA中配置graphviz

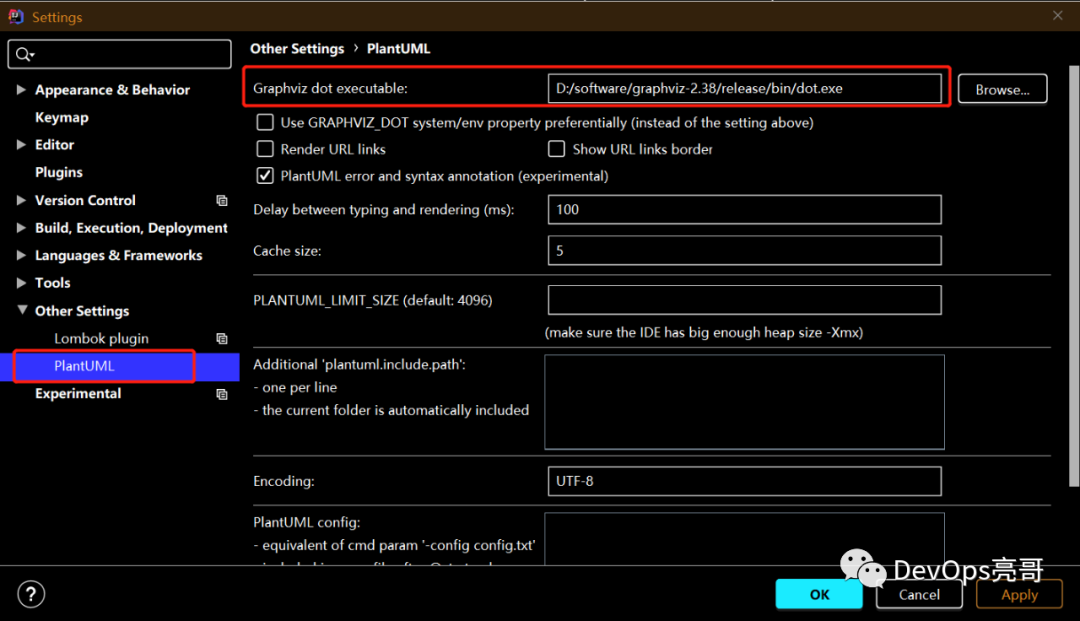

在IDEA的plantUML中设置graphviz的执行文件dot.exe

创建一个test.puml文件，验证是否配置成功，内容如下：

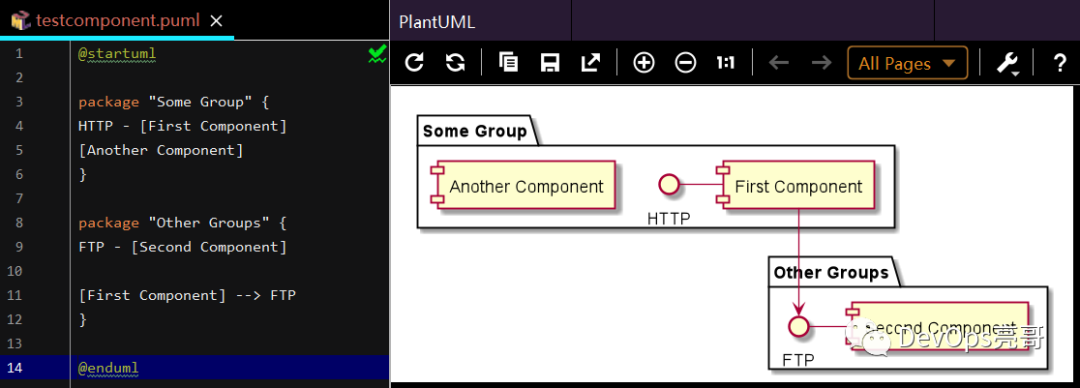

从右侧的内容可以看出，PlantUML和graphviz安装成功了。到这一步，可以使用PlantUML来绘制一些图形了，比如：时序图，组件图等，如下所示：

这样的图形也能满足我们的需求，只是看起来不够美观，下面就与C4 Model进行集成。

5、集成C4 Model

要集成C4 Model需要将`C4.puml`、`C4_Context.puml`、 `C4_Container.puml` 和`C4_Component.puml`文件拷贝到代码里，存放到一个能够找到的路径下。这几个文件在官方的代码库里，地址为

https://github.com/RicardoNiepel/C4-PlantUML.git
复制

下面添加一个样例代码，验证是否OK。注意：这几个文件中使用了域名，国内访问不了，因为已经下载到本地，改成相对路径即可。

@startuml Basic Sample
!include ../c4/C4_Container.puml
Person(admin, "Administrator")
System_Boundary(c1, "Sample System") {
    Container(web_app, "Web Application", "C#, ASP.NET Core 2.1 MVC", "Allows users to compare multiple Twitter timelines")
}
System(twitter, "Twitter")


Rel(admin, web_app, "Uses", "HTTPS")
Rel(web_app, twitter, "Gets tweets from", "HTTPS")
@enduml
复制

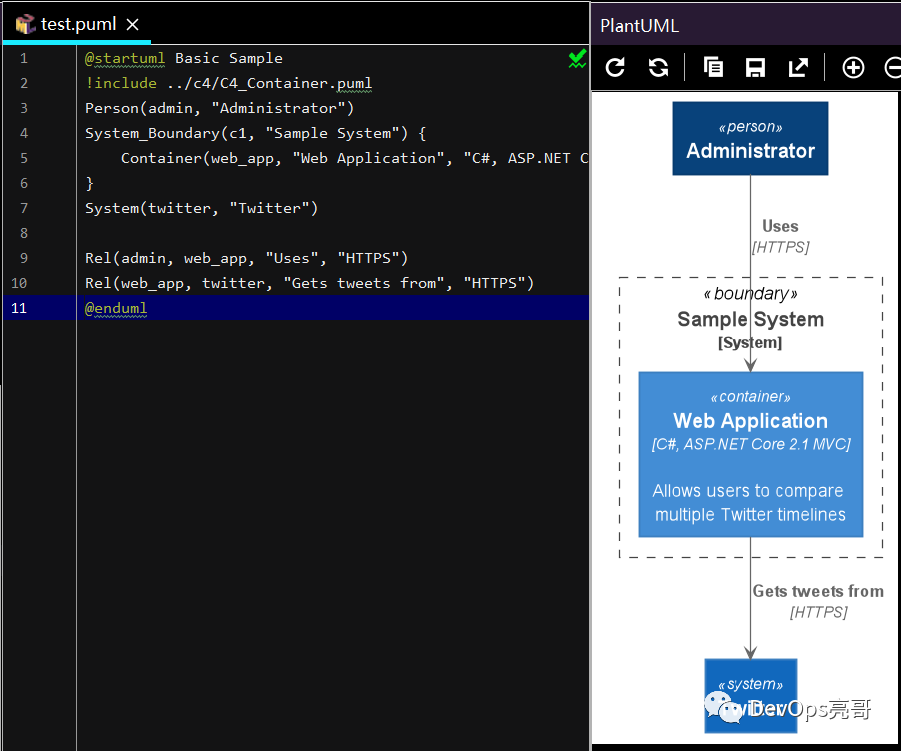

最后生产的图形如下，和开始的架构图的样式一样，通过这种方式绘制的架构图，是不是很专业啊。
