HDLC协议【30】

8、HDLC协议

高级数据链路控制（High-Level Data Link Control 或简称HDLC）,是一个在同步网上传输数据、面向比特的数据链路层协议，它是由国际标准化组织（ISO）根据IBM公司的SDLC（Synchronous Data Link Control）协议扩展开发而成的。

• 数据报文可透明传输，用于实现透明传输的“0比特插入法”，易于硬件实现。

• 采用全双工通信

• 所有帧采用CRC检验，对信息帧进行顺序编号，可防止漏收或重份，传输可靠性高。

9、HDLC的站

主站、从站、复合站

1） 主站的主要功能是发送命令（包括数据信息）帧、接收响应帧，并负责对整个链路的控制系统的初启、流程的控制、差错检测或恢复等。

2） 从站的主要功能是接收由主站发来的命令帧，向主站发送响应帧，并且配合主站参与差错恢复等链路控制。

3） 复合站的主要功能是既能发送，又能接收命令帧，并且负责整个链路的控制。

三种数据操作方式：

1. 正常响应方式

2. 异步平衡方式

3. 异步响应方式

1. 正常响应方式：如果从站想要发送数据，需要经过先经过主站的同意，主站命令从站说可以发送数据，从站才能发送数据。
2. 异步平衡方式：每一个站都可以进行数据传输，每一个的地位相对平等，但场面非常混乱。
3. 异步响应方式：从站胆子肥了，经过先经过主站的同意，就自行发送数据。
复制

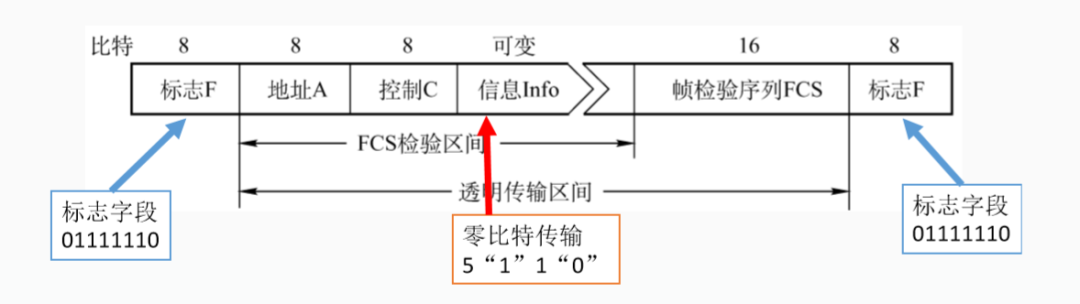

10、HDLC的帧格式

1） 信号帧（I）第1位为0，用来传输数据信息，或使用捎带技术对数据进行确认；

2） 监督帧（S）10，用于流量控制和差错控制，执行对信息帧的确认、请求重发和请求重发和请求暂停发送等功能；

3） 无编号帧（U）11，用于提供对链路的建立、拆除等多种控制功能。

11、PPP协议 & HDLC协议

• HDLC、PPP只支持全双工链路。

• 都可以实现透明传输。

• 都可以实现差错控制，但不纠正差错。

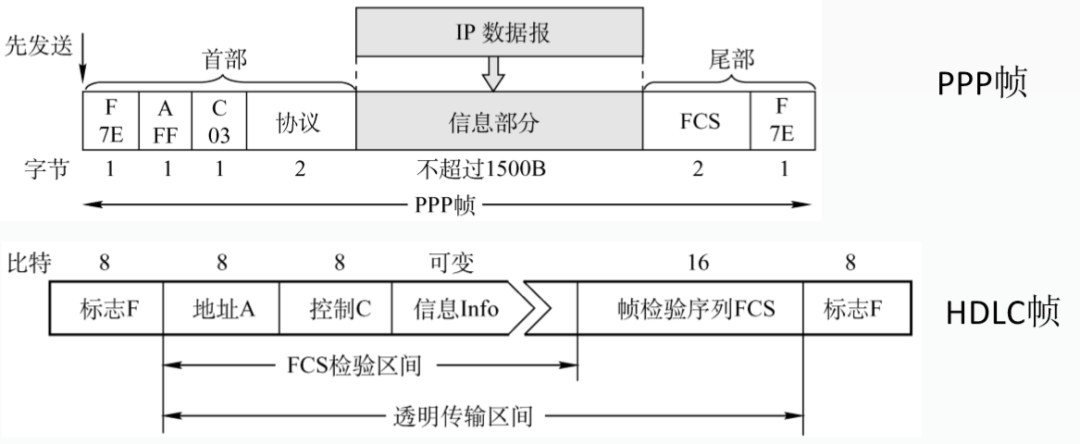

来个表比较比较~

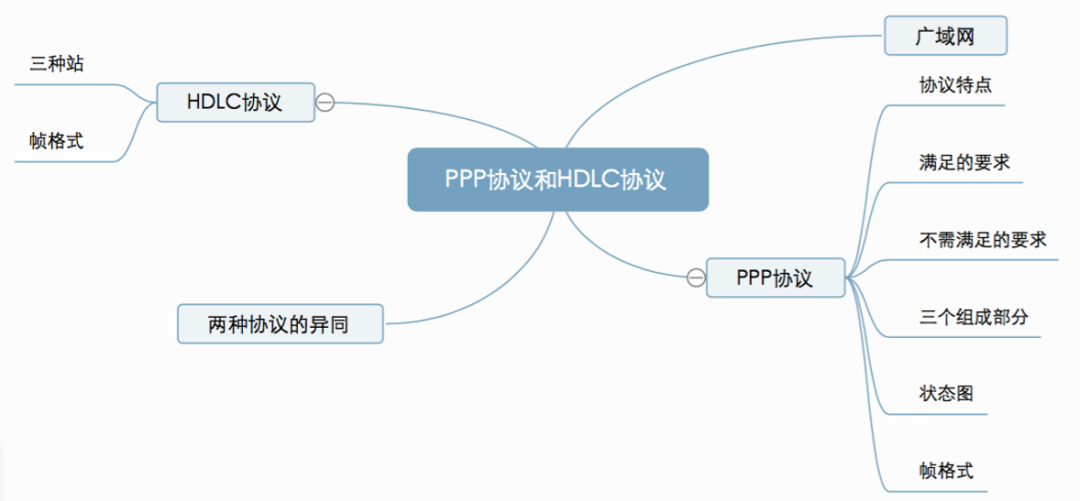

12、小结
