服务网关

一、服务网关

服务网关又称为API网关，API 网关出现的原因是微服务架构的出现，不同的微服务一般会有不同的网络地址，而外部客户端可能需要调用多个服务的接口才能完成一个业务需求，如果让客户端直接与各个微服务通信，会有以下的问题：

客户端会多次请求不同的微服务，增加了客户端的复杂性。
存在跨域请求，在一定场景下处理相对复杂。
认证复杂，每个服务都需要独立认证。
难以重构，随着项目的迭代，可能需要重新划分微服务。例如，可能将多个服务合并成一个或者将一个服务拆分成多个。如果客户端直接与微服务通信，那么重构将会很难实施。
某些微服务可能使用了防火墙 / 浏览器不友好的协议，直接访问会有一定的困难。

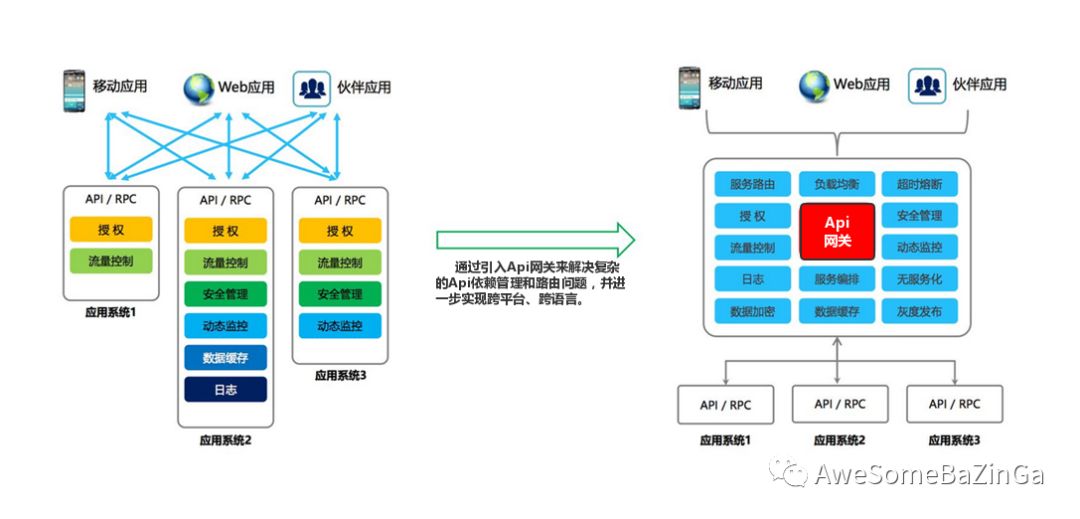

以上这些问题可以借助 API 网关解决。API 网关是介于客户端和服务器端之间的中间层，所有的外部请求都会先经过 API 网关这一层。也就是说，API 的实现方面更多的考虑业务逻辑，而安全、性能、监控、限流，熔断等等可以交由 API 网关来做，这样既提高业务灵活性又不缺安全性，典型的架构图如图所示：

使用 API 网关后的优点如下：

易于监控。可以在网关收集监控数据并将其推送到外部系统进行分析。
易于认证。可以在网关上进行认证，然后再将请求转发到后端的微服务，而无须在每个微服务中进行认证。
解耦前后端，减少了客户端与各个微服务之间的交互次数，屏蔽后端微服务的改动，保证系统的稳定性。
提供高级功能，负载均衡，统一鉴权，协议转换，监控监测等一系列功能。
缓存，持久化管理
协议转换

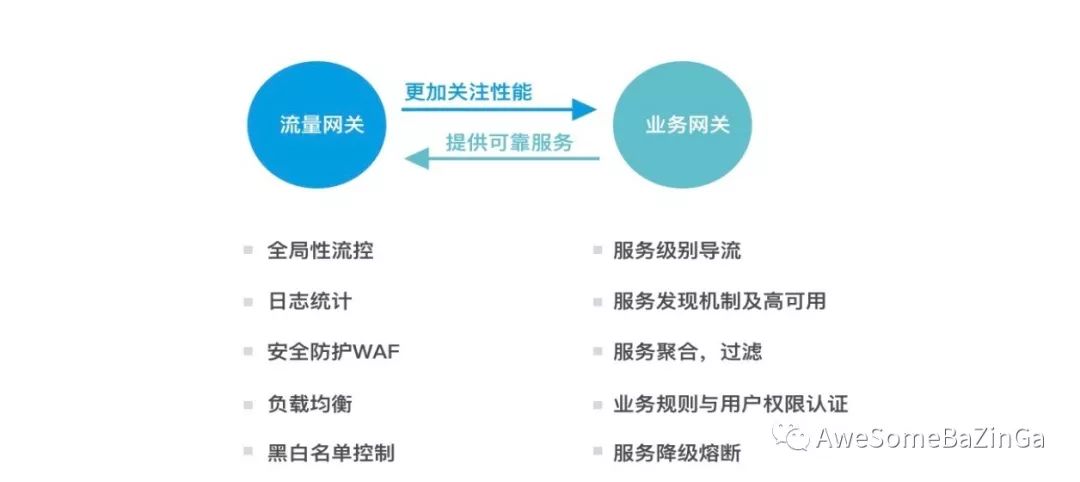

常见的微服务网关根据使用特性大致被分成流量网关和业务网关。两种网关分别有不同关注点，下面是总结的两种网关类型特性：

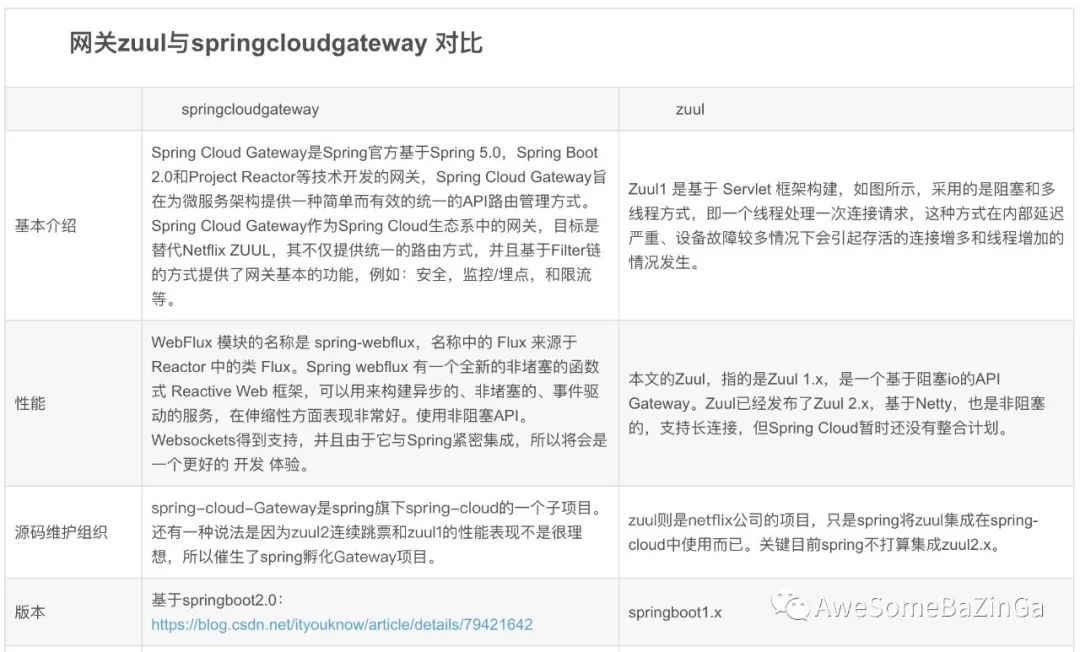

二、网关的选择

Spring Cloud Zuul：本身基于Netflix
开源的微服务网关,可以和Eureka
,Ribbon
,Hystrix
等组件配合使用。
Kong : 基于OpenResty的 API 网关服务和网关服务管理层。
Spring Cloud Gateway：是由spring
官方基于Spring5.0
,Spring Boot2.0
,Project Reactor
等技术开发的网关，提供了一个构建在Spring Ecosystem
之上的API网关，旨在提供一种简单而有效的途径来发送API，并向他们提供交叉关注点，例如：安全性，监控/指标和弹性。目的是为了替换Spring Cloud Netfilx Zuul
的。

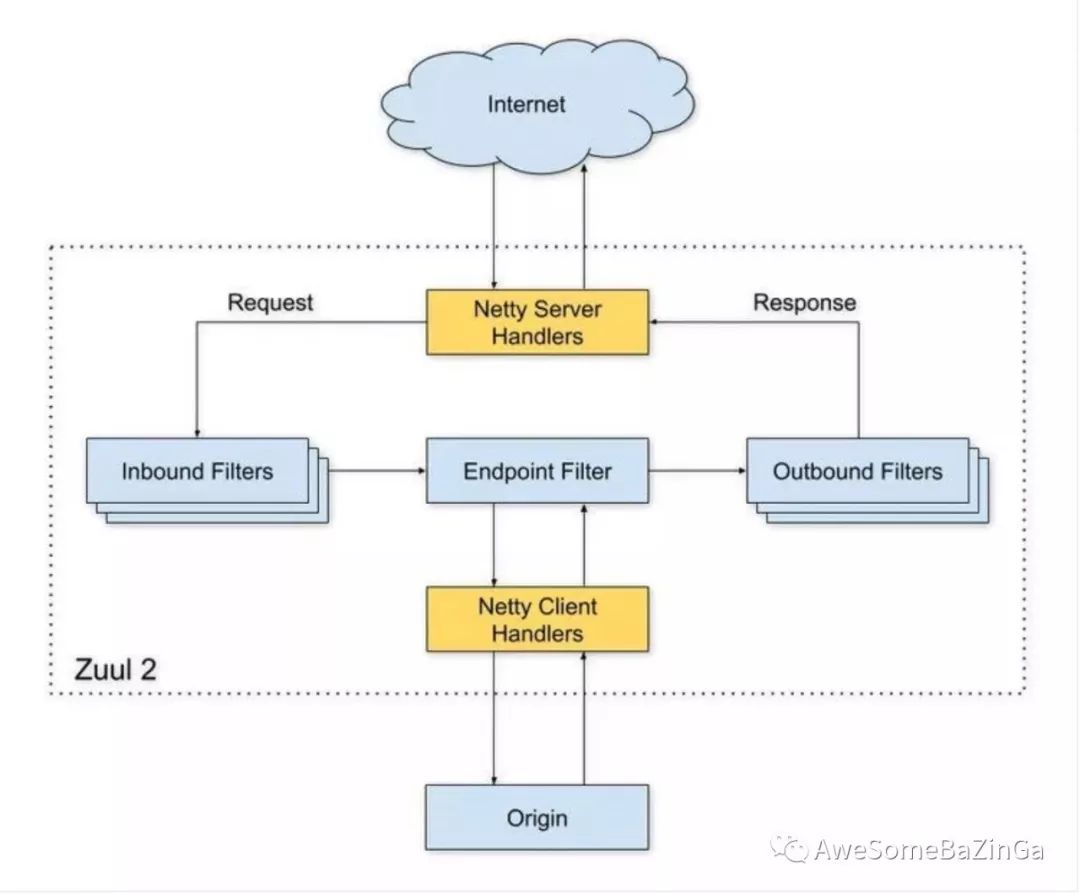

Zuul2：Zuul的升级版本，提供更加强大的功能，同时将zuul中多线程同步修改为异步高并发（集成Netty）。
GIA-GATEWAY基于Spring Cloud Gateway封装的实现。

三、Zuul

zuul的特性：

认证和安全识别每个需要认证的资源，拒绝不符合要求的请求。
性能监测在服务边界追踪并统计数据，提供精确的生产视图。
动态路由根据需要将请求动态路由到后端集群。
压力测试逐渐增加对集群的流量以了解其性能。
负载卸载预先为每种类型的请求分配容量，当请求超过容量时自动丢弃。
静态资源处理直接在边界返回某些响应

搭建Zuul

zuul的本质也是一个微服务

1、构建springboot工程，引入依赖

  <dependencies>
      <!-- zuul server support-->
      <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-zuul</artifactId>
        </dependency>
    <!-- com.sccba.util support 同时引入了其他依赖-->
    <dependency>
      <groupId>com.sccba</groupId>
      <artifactId>util</artifactId>
      <version>${project.parent.version}</version>
      <exclusions>
            <exclusion>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-starter</artifactId>
            </exclusion>
            <exclusion>
                <groupId>org.springframework.boot</groupId>
          <artifactId>spring-boot-starter-test</artifactId>
            </exclusion>
            <exclusion>
                <groupId>org.springframework.boot</groupId>
              <artifactId>spring-boot-starter-web</artifactId>
            </exclusion>
        <exclusion>
          <groupId>org.springframework.boot</groupId>
          <artifactId>spring-boot-devtools</artifactId>
        </exclusion>
        </exclusions>
    </dependency>
  </dependencies>

  <build>
    <plugins>
      <plugin>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-maven-plugin</artifactId>
      </plugin>
    </plugins>
  </build>

</project>
复制

util解决其他的引入，主要是微服务依赖

  <dependencies>
    <!-- spring boot starter support -->
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter</artifactId>
    </dependency>
    <!-- spring boot starter test support -->
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-test</artifactId>
      <scope>test</scope>
    </dependency>
    <!-- web support -->
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <!-- hot deploy support -->
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-devtools</artifactId>
    </dependency>
    <!-- eureka client support
    <dependency>
      <groupId>org.springframework.cloud</groupId>
      <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
    </dependency> -->
    <!-- nacos 替换eureka -->
    <dependency>
      <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
      </dependency>
    <!-- feign support openfeign默认支持ribbon 和 hystrix,然而不引入会报错 -->
    <dependency>
      <groupId>org.springframework.cloud</groupId>
      <artifactId>spring-cloud-starter-openfeign</artifactId>
    </dependency>
    <!-- ribbon support -->
    <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-ribbon</artifactId>
        </dependency>
        <!-- hystrix support
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
    </dependency> -->
    <!-- spring cloud alibaba sentinal 替换hystrix
    <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-alibaba-sentinel</artifactId>
        </dependency> -->
    <!-- annotation support User中使用-->
    <dependency>
      <groupId>javax.persistence</groupId>
      <artifactId>javax.persistence-api</artifactId>
    </dependency>
    <!-- lombok support -->
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
    </dependency>
    <!-- yml parser support-->
    <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-configuration-processor</artifactId>
        </dependency>
        <dependency>
        <groupId>org.yaml</groupId>
        <artifactId>snakeyaml</artifactId>
    </dependency>
    <!-- apollo support -->
    <dependency>
        <groupId>com.ctrip.framework.apollo</groupId>
        <artifactId>apollo-client</artifactId>
        <version>1.4.0</version>
    </dependency>
    <!-- redis support -->
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-data-redis</artifactId>
      <exclusions>
        <exclusion>
          <groupId>io.lettuce</groupId>
          <artifactId>lettuce-core</artifactId>
        </exclusion>
      </exclusions>
    </dependency>
    <!-- 解决不引入报错 RedisConnectionFactory 找不到-->
    <dependency>
      <groupId>redis.clients</groupId>
      <artifactId>jedis</artifactId>
    </dependency>
    <!-- 共享session support -->
    <dependency>
      <groupId>org.springframework.session</groupId>
      <artifactId>spring-session-data-redis</artifactId>
    </dependency>
    <!-- swagger2 support -->
    <dependency>
      <groupId>io.springfox</groupId>
      <artifactId>springfox-swagger2</artifactId>
      <version>2.9.2</version>
    </dependency>
    <!-- swagger2 ui support -->
    <dependency>
      <groupId>io.springfox</groupId>
      <artifactId>springfox-swagger-ui</artifactId>
      <version>2.9.2</version>
    </dependency>
    <!-- security support -->
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-security</artifactId>
    </dependency>
  </dependencies>

</project>复制

2、注解@EnableZuulProxy

/**
* @author BaZinGa
* @date
*/
@SpringBootApplication
@EnableZuulProxy
@EnableDiscoveryClient
@EnableAutoConfiguration(exclude = {DataSourceAutoConfiguration.class, SecurityAutoConfiguration.class})
@EnableFeignClients // 开启Feign
@ServletComponentScan
public class ZuulApplication extends SpringBootServletInitializer{

  public static void main(String[] args) {
    ApplicationContext app = SpringApplication.run(ZuulApplication.class, args);
        ApplicationContextUtil acu = new ApplicationContextUtil();
        acu.setApplicationContext(app);
}

  @Override
  protected SpringApplicationBuilder configure(SpringApplicationBuilder application) {
    return application.sources(ZuulApplication.class);
}

  @Bean
    public static ObjectMapper objectMapper() {
         return new ObjectMapper().disable(SerializationFeature.FAIL_ON_EMPTY_BEANS);
    }

  @Bean
    public static PropertySourcesPlaceholderConfigurer propertySourcesPlaceholderConfigurer () {
      return new PropertySourcesPlaceholderConfigurer();
    }
}复制

3、配置

spring.application.name = ${app.id}-zuul
spring.cache.redis.key-prefix = zuul
logging.path = /logs/zuul/mslogs
# 解决请求在传递过程中session变化的问题
zuul.sensitive-headers = *
zuul.ignored-headers = Access-Control-Allow-Origin,Access-Control-Allow-Credentials,Access-Control-Allow-Methods
# 忽略指定服务，逗号隔开，*代表所有服务，只路由指定的微服务
zuul.ignored-services = *
# 超时配置，注意此配置的时间必须大于Ribbon的超时时间
zuul.host.connect-timeout-millis = 600000
zuul.host.socket-timeout-millis = 600000
# zuul路由规则配置 budget、login表示路由别名
zuul.routes.budget.path = /budgetApi/**
zuul.routes.budget.serviceId = budgetservice
zuul.routes.login.path = /loginApi/**
zuul.routes.login.serviceId = loginservice
zuul.routes.orghr.path = /orghrApi/**
zuul.routes.orghr.serviceId = orghrservice
zuul.routes.origin.path = /originApi/**
zuul.routes.origin.serviceId = originservice
# 指定path和url，无法负载均衡
zuul.routes.zuul.path = /sso/**
zuul.routes.zuul.url = http://localhost
# 配置Prometheus的tag
management.metrics.tags.application = zuul
# 服务发现名称
spring.cloud.nacos.discovery.service = zuul
# 日志采集显示应用名
spring.zipkin.service.name = zuul
# 自定义采样规则
sentinel.flowRules =复制

配置和原理分析

1、其他路由写法

zuul:
  routes:
    rest-demo: /rest/**
# 或者
zuul:
  routes:
    route-name: #路由别名，无其他意义，与例1效果一致
      service-id: rest-demo
      path: /rest/**复制

上述写法也是将rest开头的请求路由到rest-demo服务

2、即指定path和URL，又保留Zuul的Hystrix、Ribbon特性

zuul:
  routes:
    route-name: #路由别名，无其他意义，与例1效果一致
      service-id: rest-demo
      path: /rest/**
ribbon:
  eureka:
    enable: false #为Ribbon禁用Eureka
rest-demo:
  ribbon:
    listOfServers: localhost:9000,localhost:9001复制

3、路由的正则匹配

@Bean
public PatternServiceRouteMapper serviceRouteMapper(){
    /**
     * A RegExp Pattern that extract needed information from a service ID. Ex :
     * "(?<name>.*)-(?<version>v.*$)"
     */
    //private Pattern servicePattern;
    /**
     * A RegExp that refer to named groups define in servicePattern. Ex :
     * "${version}/${name}"
     */
    //private String routePattern;
    return new PatternServiceRouteMapper("(?<name>^.+)-(?<version>v.+$)", "${version}/${name}");
}复制

4、路由前缀

zuul:
  prefix: /api
  strip-prefix: true
  routes:
    rest-demo: /rest/**复制

5、忽略某些微服务的某些路径

zuul:
  ignoredPatterns: /**/user/* #忽略所有包含/user/的地址请求
  routes:
    route-demo:
      service-Id: rest-demo
      path: /rest/**复制

6、Filter工作原理

6.1ZuulFilter

Zuul是围绕一系列Filter展开的，这些Filter在整个HTTP请求过程中执行一连串的操作。

Zuul Filter有以下几个特征：

Type：用以表示路由过程中的阶段（内置包含PRE、ROUTING、POST和ERROR）
Execution Order：表示相同Type的Filter的执行顺序
Criteria：执行条件
Action：执行体

6.2FilterType

PRE Filter：在请求路由到目标之前执行。一般用于请求认证、负载均衡和日志记录。
ROUTING Filter：处理目标请求。这里使用Apache HttpClient或Netflix Ribbon构造对目标的HTTP请求。
POST Filter：在目标请求返回后执行。一般会在此步骤添加响应头、收集统计和性能数据等。
ERROR Filter：整个流程某块出错时执行。

除了上述默认的四种Filter类型外，Zuul还允许自定义Filter类型并显示执行。例如，我们定义一个STATIC类型的Filter，它直接在Zuul中生成一个响应，而非将请求在转发到目标。

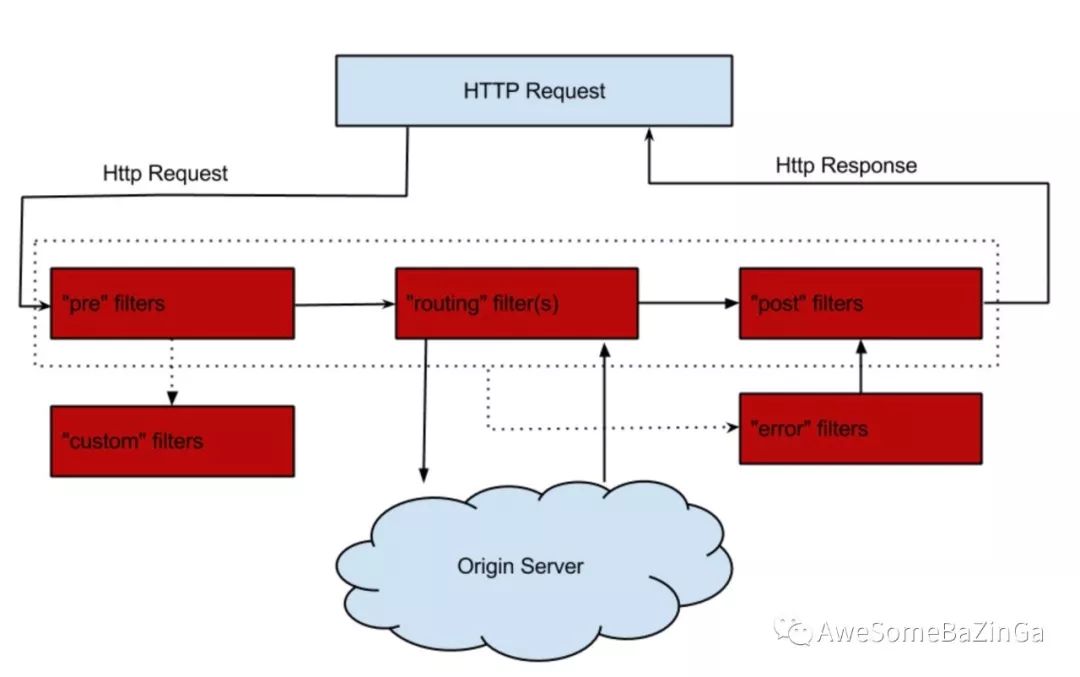

6.3工作原理图

源码分析

1、登录Filter

这里我们需要解决分布式持久化的问题，最终选择的方案是spring session。实现思路是：登录成功后，将loginId作为key，jwt作为value存入redis，后续每次请求进行校验。

1.1spring session

引入依赖，spring session使用redis进行存储

<!-- redis support -->
<dependency>
  <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-data-redis</artifactId>
  <exclusions>
    <exclusion>
      <groupId>io.lettuce</groupId>
      <artifactId>lettuce-core</artifactId>
    </exclusion>
  </exclusions>
</dependency>
<!-- 解决不引入报错 RedisConnectionFactory 找不到-->
<dependency>
  <groupId>redis.clients</groupId>
  <artifactId>jedis</artifactId>
</dependency>
<!-- 共享session support -->
<dependency>
  <groupId>org.springframework.session</groupId>
  <artifactId>spring-session-data-redis</artifactId>
</dependency>复制

1.2启用spring session

@Configuration
// maxInactiveIntervalInSeconds session过期时间限制 redisFlushMode redis刷新模式，确保zuul中加入的session能立即被微服务获取到
@EnableRedisHttpSession(maxInactiveIntervalInSeconds = GlobalConst.SESSION_TIMEOUT, redisFlushMode = RedisFlushMode.IMMEDIATE)
public class RedisSessionConfig {
  @Bean
  public CookieSerializer httpSessionIdResoler() {
    DefaultCookieSerializer cookieSerializer = new DefaultCookieSerializer();
    // 取消samesite和修改session为默认的jsessionid
    // cookieSerializer.setCookieName("JSESSIONID");
    cookieSerializer.setCookiePath("/");
    cookieSerializer.setDomainNamePattern("^.+?\\.(\\w+\\.[a-z]+)$");
    cookieSerializer.setSameSite(null);
    return cookieSerializer;
}
}复制

1.3redis配置

参考Redis目录下的使用说明

1.4LoginFilter

/**
* @author BaZinGa
* @date 2019-02-23
* @desc filterType：返回一个字符串代表过滤器的类型，在zuul中定义了四种不同生命周期的过滤器类型，具体如下：
* pre：路由之前
* routing：路由之时
* post：路由之后
* error：发送错误调用
* filterOrder：过滤的顺序
* shouldFilter：这里可以写逻辑判断，是否要过滤，本文true,永远过滤。
* run：过滤器的具体逻辑。
**/
@Component
public class LoginFilter extends ZuulFilter {

    private static Logger logger = LoggerFactory.getLogger(LoginFilter.class);

    // 指定过滤器类型
    @Override
    public String filterType() {
        return POST_TYPE;
    }
    // 指定其在过滤器链上所处的顺序，数字越小，优先级越高
    @Override
    public int filterOrder() {
        return SEND_RESPONSE_FILTER_ORDER - 10;
    }
    // 是否启用这个filter
    @Override
    public boolean shouldFilter() {
      RequestContext ctx = RequestContext.getCurrentContext();
      HttpServletRequest request = ctx.getRequest();
      // 如果是登录请求则不进行
      if (request.getRequestURI().indexOf("/login/verify") > -1 && request.getRequestURI().indexOf("/sso/") < 0) {
        return true;
    }
        return false;
    }
    // 校验token
    @Override
    public Object run() {
      try {
        RequestContext ctx = RequestContext.getCurrentContext();
        HttpServletRequest request = ctx.getRequest();
        if ((GlobalConst.OPTIONS).equalsIgnoreCase(request.getMethod())) {
              return null;
            }
            HttpSession session = request.getSession();
        InputStream inputSteam = ctx.getResponseDataStream();
        // 登录校验成功后返回jwt，以loginid为key，jwt为value存入redis
      String response = StreamUtils.copyToString(inputSteam, Charset.forName("UTF-8"));
          JSONObject jo = JSONObject.fromObject(response);
          int code = (int) jo.get("code");
          if (GlobalConst.SUCCESS_CODE == code) {
            String token = (String) ((JSONObject) jo.get("data")).get("token");
            String loginId = JwtUtil.getLoginIdByJJWT(token);
            session.setAttribute(loginId, token);
          } else {
            logger.info(response);
        }
          ctx.setResponseBody(response);
          ctx.setResponseStatusCode(HttpStatus.SC_OK);
      } catch (IOException e) {
      e.printStackTrace();
    }
        return null;
    }
}复制

2、单点登录Filter

外部系统首先调用获取Token接口获取Token（30s过期），Token放入Redis后返回给外部系统

@Override
  public Response getSsoToken(String loginId) {
    try {
      if ("".equals(StringUtil.null2String(loginId))) {
        return new Response(ResultCodeEnum.PARAMS_ERROR,null);
      }
      redisUtil.setRedisTemplate(RedisTemplateEnum.SSOREDISTEMPLATE);
      // 如果redis中已经存在，则直接返回
      if (redisUtil.getValue("ssoToken:"+loginId) != null) {
        return new Response(ResultCodeEnum.SUCCESS,redisUtil.getValue("ssoToken:"+loginId));
      }
      // 30S过期
      String jwt = JwtUtil.createTokenByJJWT(loginId,GlobalConst.JWT_TIMEOUT);
      if (!"".equals(jwt)) {
        redisUtil.addKey(GlobalConst.SSOTOKEN + ":" + loginId, jwt);
        return new Response(ResultCodeEnum.SUCCESS,jwt);
      } else {
        return new Response(ResultCodeEnum.TOKEN_CREATE_EMPTY,null);
      }
    } catch (Exception e) {
      // TODO Auto-generated catch block
      e.printStackTrace();
      return new Response(ResultCodeEnum.TOKEN_CREATE_FAIL,null);
    }
}复制

判断传入的Token为空，一致性，正确性后，生成新Token放入session完成持久化

@Component
public class SsoLoginFilter extends ZuulFilter {
  @Autowired
  RedisUtil redisUtil;

    private static Logger logger = LoggerFactory.getLogger(SsoLoginFilter.class);

    // 指定过滤器类型
    @Override
    public String filterType() {
        return PRE_TYPE;
    }
    // 指定其在过滤器链上所处的顺序，数字越小，优先级越高
    @Override
    public int filterOrder() {
        return PRE_DECORATION_FILTER_ORDER - 10;
    }
    // 是否启用这个filter
    @Override
    public boolean shouldFilter() {
      RequestContext ctx = RequestContext.getCurrentContext();
      HttpServletRequest request = ctx.getRequest();
      // 如果是登录请求则不进行
      if (request.getRequestURI().indexOf("/sso/login/verify") > -1) {
        return true;
    }
        return false;
    }
    // 校验token
    @Override
    public Object run() {
      try {
        RequestContext ctx = RequestContext.getCurrentContext();
        HttpServletRequest request = ctx.getRequest();
        if ((GlobalConst.OPTIONS).equalsIgnoreCase(request.getMethod())) {
              return null;
            }
        // 如果是单点登录，完成校验后返回
        String ssoLoginId = request.getParameter("loginId");
        redisUtil.setRedisTemplate(RedisTemplateEnum.SSOREDISTEMPLATE);
        String ssoToken = redisUtil.getValue(GlobalConst.SSOTOKEN + ":" + ssoLoginId) == null ? null : (String) redisUtil.getValue(GlobalConst.SSOTOKEN + ":" + ssoLoginId);
        // 判断token是否为空
        if (ssoToken == null) {
          logger.info("ssoToken not found");
          ctx.setSendZuulResponse(false);
                ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
                ctx.getResponse().setContentType("application/json;charset=UTF-8");
              ctx.setResponseBody(JSONObject.fromObject(new Response(ResultCodeEnum.SSO_LOGIN_FAIL,"ssoToken not found")).toString());
              return null;
        }
        // 判断token的一致性
        String token = request.getParameter("ssoToken");
        if (!ssoToken.equals(token)) {
          logger.info("token not consistant");
          ctx.setSendZuulResponse(false);
                ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
                ctx.getResponse().setContentType("application/json;charset=UTF-8");
              ctx.setResponseBody(JSONObject.fromObject(new Response(ResultCodeEnum.SSO_LOGIN_FAIL,"token not consistant")).toString());
              return null;
        }
        // 判断token的正确性和一致性
        if(!JwtUtil.verifyTokenByJJWT(token)){
        logger.info("token verify fail");
        ctx.setSendZuulResponse(false);
        ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
        ctx.getResponse().setContentType("application/json;charset=UTF-8");
        ctx.setResponseBody(JSONObject.fromObject(new Response(ResultCodeEnum.SSO_LOGIN_FAIL,"token verify fail")).toString());
        return null;
      }
        String loginId = JwtUtil.getLoginIdByJJWT(token);
        if(!loginId.equalsIgnoreCase(ssoLoginId)){
        logger.info("loginid not consistant");
        ctx.setSendZuulResponse(false);
        ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
        ctx.getResponse().setContentType("application/json;charset=UTF-8");
        ctx.setResponseBody(JSONObject.fromObject(new Response(ResultCodeEnum.SSO_LOGIN_FAIL,"loginid not consistant")).toString());
        return null;
      }
        // 单点登录成功，放入session管理
        String newToken = JwtUtil.createTokenByJJWT(ssoLoginId);
        HttpSession session = request.getSession();
        session.setAttribute(ssoLoginId, newToken);
        // 移除redis中的token
        redisUtil.delete(GlobalConst.SSOTOKEN + ":" + ssoLoginId);
        // 返回
        ctx.setSendZuulResponse(false);
            ctx.setResponseStatusCode(HttpStatus.SC_OK);
            ctx.getResponse().setContentType("application/json;charset=UTF-8");
          ctx.setResponseBody(JSONObject.fromObject(new Response(ResultCodeEnum.SUCCESS,newToken)).toString());
          return null;
      } catch (IOException e) {
      e.printStackTrace();
    } catch (Exception e) {
      e.printStackTrace();
    }
        return null;
    }
}复制

3、Token校验Filter

@Component
public class TokenFilter extends ZuulFilter {

    private static Logger logger = LoggerFactory.getLogger(TokenFilter.class);

    // 指定过滤器类型
    @Override
    public String filterType() {
        return PRE_TYPE;
    }
    // 指定其在过滤器链上所处的顺序，数字越小，优先级越高
    @Override
    public int filterOrder() {
        return PRE_DECORATION_FILTER_ORDER - 1;
    }
    // 是否启用这个filter
    @Override
    public boolean shouldFilter() {
      RequestContext ctx = RequestContext.getCurrentContext();
      HttpServletRequest request = ctx.getRequest();
      // 如果是登录请求则不进行
      if (request.getRequestURI().indexOf("/login/verify") > -1) {
        return false;
    }
        return true;
    }
    // 校验token
    @Override
    public Object run() {
        RequestContext ctx = RequestContext.getCurrentContext();
        HttpServletRequest request = ctx.getRequest();
        if ((GlobalConst.OPTIONS).equalsIgnoreCase(request.getMethod())) {
          return null;
        }

        HttpSession session = request.getSession(false);
        if (session == null) {
          logger.info("no session");
          ctx.setSendZuulResponse(false);
            ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
            ctx.getResponse().setContentType("application/json;charset=UTF-8");
          ctx.setResponseBody(JSONObject.fromObject(new BasicResponse(ResultCodeEnum.SESSION_EMPTY,null)).toString());
          return null;
        }

        String token = request.getHeader("token");
        // 执行认证
        if (token == null || "".equals(token)) {
          logger.info("token is empty,relogin please");
          ctx.setSendZuulResponse(false);
          ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
          ctx.getResponse().setContentType("application/json;charset=UTF-8");
          ctx.setResponseBody(JSONObject.fromObject(new BasicResponse(ResultCodeEnum.TOKEN_EMPTY,null)).toString());
          return null;
        }
        // 验证 token
        if(!JwtUtil.verifyTokenByJJWT(token)) {
          logger.info("token verify failed,relogin please!");
          ctx.setSendZuulResponse(false);
          ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
          ctx.getResponse().setContentType("application/json;charset=UTF-8");
          ctx.setResponseBody(JSONObject.fromObject(new BasicResponse(ResultCodeEnum.JWT_VERIFY_FAIL,null)).toString());
          return null;
        }

        String loginId = JwtUtil.getLoginIdByJJWT(token);
        String sessionToken = (String) session.getAttribute(loginId);
        if (sessionToken == null || "".equals(sessionToken)) {
          logger.info("key not found in session,relogin please");
          ctx.setSendZuulResponse(false);
          ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
          ctx.getResponse().setContentType("application/json;charset=UTF-8");
          ctx.setResponseBody(JSONObject.fromObject(new BasicResponse(ResultCodeEnum.LOGINID_EMPTY_IN_SESSION,null)).toString());
          return null;
        }
        // 校验token一致性
        if (!token.equals(sessionToken)) {
          logger.info("token is not consistent,relogin please");
          ctx.setSendZuulResponse(false);
          ctx.setResponseStatusCode(HttpStatus.SC_UNAUTHORIZED);
          ctx.getResponse().setContentType("application/json;charset=UTF-8");
          ctx.setResponseBody(JSONObject.fromObject(new BasicResponse(ResultCodeEnum.TOKEN_NOT_CONSISTANT,null)).toString());
          return null;
        }

        // 添加Cookie
        ctx.addZuulRequestHeader("Cookie", request.getHeader("cookie"));
        ctx.setSendZuulResponse(true);
        ctx.setResponseStatusCode(HttpStatus.SC_OK);

        return null;
    }
}复制

4、跨域问题解决

/**
* zuul跨域配置
* @author zhangwy
* */
@Configuration
public class GatewayCorsConfig {
  @SuppressWarnings({ "rawtypes", "unchecked" })
  @Bean
  public FilterRegistrationBean corsFilter() {
    final UrlBasedCorsConfigurationSource source = new UrlBasedCorsConfigurationSource();
    final CorsConfiguration config = new CorsConfiguration();
    config.setAllowCredentials(true);
    config.addAllowedOrigin("*");
    config.addAllowedHeader("*");
    config.addAllowedMethod("*");
    config.setMaxAge(3600L);
    // 解决https的问题
//    config.addExposedHeader("X-forward-port, X-forward-host");
    source.registerCorsConfiguration("/**", config);
    FilterRegistrationBean bean = new FilterRegistrationBean(new CorsFilter(source));
    bean.setOrder(Ordered.HIGHEST_PRECEDENCE);
    return bean;
}
}
复制

5、传递请求时参数传递问题

/**
* 自定义的请求头处理类，处理服务发送时的请求头；将服务接收到的请求头中的token字段取出来，并设置到新的请求头里面去转发给下游服务;
* 比如A服务收到一个请求，请求头里面包含token字段，A处理时会使用Feign客户端调用B服务,那么token这个字段就会添加到请求头中一并发给B服务；
*
* @author zhangwy
*/
@Configuration
public class FeignHeaderConfig {
  Logger logger = LoggerFactory.getLogger(getClass());

  @Bean
  public RequestInterceptor requestInterceptor() {
    return requestTemplate -> {
      ServletRequestAttributes attrs = (ServletRequestAttributes) RequestContextHolder.getRequestAttributes();
      if (attrs != null) {
        HttpServletRequest request = attrs.getRequest();
        Enumeration<String> headerNames = request.getHeaderNames();
        if (headerNames != null) {
          while (headerNames.hasMoreElements()) {
            String name = headerNames.nextElement();
            String value = request.getHeader(name);
            /**
             * 遍历请求头里面的属性字段，将token添加到新的请求头中转发到下游服务
             */
            if ("token".equalsIgnoreCase(name)) {
              requestTemplate.header(name, value);
            }
          }
        } else {
          logger.warn("FeignHeaderConfig", "获取请求头失败！");
        }
        /*
        // 转发body参数
        Enumeration<String> bodyNames = request.getParameterNames();
        StringBuffer body  = new StringBuffer();
        if (bodyNames != null) {
          while (bodyNames.hasMoreElements()) {
            String name = bodyNames.nextElement();
            String value = request.getParameter(name);
            body.append(name).append("=").append(value).append("&");
          }
        }
        if (body.length() != 0) {
          body.deleteCharAt(body.length() - 1);
          requestTemplate.body(body.toString());
        }
        */
      }
    };
}

}
复制

6、解决请求传递时session变化的问题

# 解决请求在传递过程中session变化的问题
zuul.sensitive-headers = *
zuul.ignored-headers = Access-Control-Allow-Origin,Access-Control-Allow-Credentials,Access-Control-Allow-Methods复制

7、统一Fallback问题

/**
* @author zhangwy
* @description 统一fallback处理
* @date 2019-08-14
*/
@Component
public class SccbaFallbackProvider implements FallbackProvider {


    @Override
    public String getRoute() {
        // 表明是哪个微服务需要回退，*代表所有服务
        return "*";
    }
    /**
     * 如果请求服务失败，返回信息给客户端
     */
    @Override
    public ClientHttpResponse fallbackResponse(String route, Throwable cause) {

        return new ClientHttpResponse(){

            @Override
            public InputStream getBody() throws IOException {
                Response response = new Response(ResultCodeEnum.SERVICE_DOWN,route+":"+cause.getMessage());
                return new ByteArrayInputStream(JSONObject.toJSON(response).toString().getBytes("UTF-8"));
            }

            @Override
            public HttpHeaders getHeaders() {
                HttpHeaders headers = new HttpHeaders();
                //和body中的内容编码一致，否则容易乱码
                headers.setContentType(MediaType.APPLICATION_JSON_UTF8);
                return headers;
            }

            /**
             * 网关向api服务请求是失败了，但是消费者客户端向网关发起的请求是OK的，
             * 不应该把api的404,500等问题抛给客户端
             * 网关和api服务集群对于客户端来说是黑盒子
             */
            @Override
            public HttpStatus getStatusCode() throws IOException {
                return HttpStatus.OK;
            }

            @Override
            public int getRawStatusCode() throws IOException {
                return HttpStatus.OK.value();
            }

            @Override
            public String getStatusText() throws IOException {
                return HttpStatus.OK.getReasonPhrase();
            }

            @Override
            public void close() {

            }

        };
    }

}
复制

8、sentinel和zuul统一Fallback（此方案正确性待验证）

引入依赖

<!-- sentinel support -->
<dependency>
  <groupId>com.alibaba.csp</groupId>
  <artifactId>sentinel-zuul-adapter</artifactId>
  <version>1.6.3</version>
</dependency>
<dependency>
  <groupId>com.alibaba.csp</groupId>
  <artifactId>sentinel-parameter-flow-control</artifactId>
  <version>1.6.3</version>
</dependency>
<dependency>
  <groupId>com.alibaba.csp</groupId>
  <artifactId>sentinel-core</artifactId>
  <version>1.6.3</version>
</dependency>复制

8、sentinel和zuul统一Fallback（此方案正确性待验证）

引入依赖

<!-- sentinel support -->
<dependency>
  <groupId>com.alibaba.csp</groupId>
  <artifactId>sentinel-zuul-adapter</artifactId>
  <version>1.6.3</version>
</dependency>
<dependency>
  <groupId>com.alibaba.csp</groupId>
  <artifactId>sentinel-parameter-flow-control</artifactId>
  <version>1.6.3</version>
</dependency>
<dependency>
  <groupId>com.alibaba.csp</groupId>
  <artifactId>sentinel-core</artifactId>
  <version>1.6.3</version>
</dependency>复制

/**
* @author zhangwy
* @description zuul integrate sentinel
* @date 2019-08-14
*/
@Configuration
public class SentinelConfig {

    @Bean
    public ZuulFilter sentinelZuulPreFilter() {
        return new SentinelZuulPreFilter();
    }

    @Bean
    public ZuulFilter sentinelZuulPostFilter() {
        return new SentinelZuulPostFilter();
    }

    @Bean
    public ZuulFilter sentinelZuulErrorFilter() {
        return new SentinelZuulErrorFilter();
    }

    @PostConstruct
    public void doInit() {
        // 注册 FallbackProvider
        ZuulBlockFallbackManager.registerProvider(new SccbaBlockFallbackProvider());
        initGatewayRules();
    }

    /**
     * 配置限流规则
     */
    private void initGatewayRules() {
        Set<GatewayFlowRule> rules = new HashSet<>();
        rules.add(new GatewayFlowRule("yinjihuan").setCount(1) // 限流阈值
                .setIntervalSec(1) // 统计时间窗口，单位是秒，默认是 1 秒
        );

        GatewayRuleManager.loadRules(rules);
    }
}复制

/**
* @author zhangwy
* @description 自定义报错处理类
* @date 2019-08-14
*/
public class SccbaBlockFallbackProvider implements ZuulBlockFallbackProvider {

    @Override
    public String getRoute() {
        return "*";
    }

    @Override
    public BlockResponse fallbackResponse(String route, Throwable cause) {
        if (cause instanceof BlockException) {
            return new BlockResponse(429, "Sentinel block exception", route);
        } else {
            return new BlockResponse(500, "System Error", route);
        }
    }
}复制

9、Zuul动态配置路由规则（未执行）

https://blog.csdn.net/niemingming/article/details/80905656

10、OPTIONS请求导致session变化问题

原因：前端请求发请求之前会先发一次options请求，然后才发get/post的请求获取数据。

解决：

if ("OPTIONS".equalsIgnoreCase(request.getMethod())) {
    return null;
}复制

11、Zuul集成OAuth2+Jwt（未执行）

https://blog.csdn.net/weixin_38003389/article/details/83654721

12、终止请求转发

Filter中通过context.setSendZuulResponse(false)可以终止请求的转发，但是只有pre类型的过滤器支持终止转发，其他过滤器都是按照顺序执行的，而且pre类型的过滤器也只有在所有pre过滤器执行完后才可以终止转发，做不到终止过滤器继续执行。

四、服务网关演进（未执行）

1、Kong

Kong（https://github.com/Kong/kong）是一个云原生，高效，可扩展的分布式 API 网关。

从技术的角度讲，Kong 可以认为是一个 OpenResty 应用程序。OpenResty 运行在 Nginx 之上，使用 Lua 扩展了 Nginx。Lua 是一种非常容易使用的脚本语言，可以让你在 Nginx 中编写一些逻辑操作。

Kong = OpenResty + Nginx + Lua

OpenResty(又称：ngx_openresty) 是一个基于 NGINX 的可伸缩的 Web 平台，由中国人章亦春发起，提供了很多高质量的第三方模块。
OpenResty 是一个强大的 Web 应用服务器，Web 开发人员可以使用 Lua 脚本语言调动 Nginx 支持的各种 C 以及 Lua 模块,更主要的是在性能方面，OpenResty可以快速构造出足以胜任 10K 以上并发连接响应的超高性能 Web 应用系统。

Zuul和Spring Cloud Gateway可以认为是组件或者框架，而Kong可以称得上是产品，举例而言，如果选择使用 Zuul，当需要为应用添加限流功能，由于 Zuul 只提供了基本的路由功能，开发者需要自己研发 Zuul Filter，可能你觉得一个功能还并不麻烦，但如果在此基础上对 Zuul 提出更多的要求，很遗憾，Zuul 使用者需要自行承担这些复杂性。而对于 Kong 来说，限流功能就是一个插件，只需要简单的配置，即可开箱即用。Kong 的插件机制是其高可扩展性的根源，Kong 可以很方便地为路由和服务提供各种插件，网关所需要的基本特性，Kong 都如数支持。

云原生: 与平台无关，Kong可以从裸机运行到Kubernetes动态路由：Kong 的背后是 OpenResty+Lua，所以从 OpenResty 继承了动态路由的特性熔断健康检查日志: 可以记录通过 Kong 的 HTTP，TCP，UDP 请求和响应。鉴权: 权限控制，IP 黑白名单，同样是 OpenResty 的特性SSL: Setup a Specific SSL Certificate for an underlying service or API.监控: Kong 提供了实时监控插件认证: 如数支持 HMAC, JWT, Basic, OAuth2.0 等常用协议限流REST API: 通过 Rest API 进行配置管理，从繁琐的配置文件中解放可用性: 天然支持分布式高性能: 背靠非阻塞通信的 nginx，性能自不用说插件机制: 提供众多开箱即用的插件，且有易于扩展的自定义插件接口，用户可以使用 Lua 自行开发插件

2、Zuul2

2.1背景

因为 Zuul 开源时间较早，在架构方面也存在一些问题，所以Netflix 对外宣布他们将会调整 Zuul 的架构。Zuul 原本采用同步阻塞架构，转型后叫作 Zuul 2，采用异步非阻塞架构。Zuul 2 和 Zuul 1 在架构方面的主要区别在于，Zuul 2 运行在异步非阻塞的框架上，比如 Netty。Zuul 1 依赖多线程来支持吞吐量的增长，而 Zuul 2 使用的 Netty 框架依赖事件循环和回调函数。

2.2架构

过滤器前端和后端的 Netty 事件处理器（handler）主要负责处理网络协议、Web 服务器、连接管理和代理工作。这些内部工作被抽象之后，所有主要的工作都会交给过滤器完成。入站过滤器在代理请求之前运行，可用于验证、路由或装饰请求。端点过滤器可用于返回静态响应，或将请求代理到后端服务。出站过滤器在返回响应后运行，可用于诸如压缩（gzipping）、指标或增删自定义请求头之类的内容。

Zuul 的功能几乎完全取决于每个过滤器的逻辑。这意味着它可以部署在多种上下文中，使用配置和运行的过滤器解决不同的问题。

IO编程
在传统的IO模型中，每个连接创建成功之后都需要一个线程来维护，每个线程包含一个while死循环，那么1w个连接对应1w个线程，继而1w个while死循环，这就带来如下几个问题：
线程资源受限：线程是操作系统中非常宝贵的资源，同一时刻有大量的线程处于阻塞状态是非常严重的资源浪费，操作系统耗不起。
线程切换效率低下：单机cpu核数固定，线程爆炸之后操作系统频繁进行线程切换，应用性能急剧下降。
除了以上两个问题，IO编程中，我们看到数据读写是以字节流为单位，效率不高。
NIO编程
通过选择器解决多线程的问题，共用一个线程。
线程数量的降低带来，切换效率的提升。
通过字节块来代替字节流从而提升效率。
Netty
Netty是一个异步事件驱动的网络应用框架，用于快速开发可维护的高性能服务器和客户端。因为实际利用JDK进行NIO编程很复杂，所以Netty封装了JDK的NIO，大大简化了开发难度。
在一些场景下，我们也可以用netty将springboot内置的容器tomcat替换掉从而达到更好的效果，Netty和Tomcat最大的区别就在于通信协议，Tomcat是基于Http协议的，他的实质是一个基于http协议的web容器，但是Netty不一样，他能通过编程自定义各种协议，因为netty能够通过codec自己来编码/解码字节流，完成类似redis访问的功能，这就是netty和tomcat最大的不同。Netty是基于Java NIO开发的，而Tomcat是Apache下的针对HTTP的服务器项目，前者更像一个中间件框架，后者更像一个工具。

2.3Zuul2和zuul1如何选择

[参考链接] http://blog.didispace.com/api-gateway-Zuul-1-zuul-2-how-to-choose/#lg=1&slide=1

总体上，同步阻塞模式比较适用于计算密集型(CPU bound)应用场景。对于IO密集型场景(IO bound)，同步阻塞模式会白白消耗很多线程资源，它们都在等待IO的阻塞状态，没有做实质性工作。异步非阻塞模式比较适用于IO密集型(IO bound)场景，这种场景下系统大部分时间在处理IO，CPU计算比较轻，少量事件环线程就能处理。

结论：生产环境中继续使用Zuul1，原因如下：

Zuul1同步编程模型简单，门槛低，开发运维方便，容易调试定位问题。Zuul2门槛高，调试不方便。
Zuul1监控埋点容易，比如和调用链监控工具CAT集成，如果你用Zuul2的话，CAT不好埋点是个问题。
Zuul1已经开源超过6年，稳定成熟，坑已经被踩平。Zuul2刚开源很新，实际落地案例不多，难说有bug需要踩坑。
大部分公司达不到Netflix那个量级，Netflix是要应对每日千亿级流量，它们才挖空心思搞异步，一般公司亿级可能都不到，Zuul1绰绰有余。
Zuul1可以集成Hystrix熔断组件，可以部分解决后台服务慢阻塞网关线程的问题。
Zuul1可以使用Servlet 3.0规范支持的AsyncServlet进行优化，可以实现前端异步，支持更多的连接数，达到和Zuul2一样的效果，但是不用引入太多异步复杂性。

对于Zuul2，我的建议是持谨慎观望的态度，可以在测试环境小规模实验验证，但是暂不上到生产环境。

3、spring cloud gateway（计划中）

演进方式：

https://yq.aliyun.com/articles/653380

https://www.jianshu.com/p/cebdbcee29c5

https://blog.csdn.net/zhuguanghalo/article/details/82870676

服务网关对比：

https://www.imooc.com/article/36230

4、SIA-GATEWAY（计划中）

SIA-GATEWAY 是基于SpringCloud微服务生态体系下开发的一个分布式微服务网关系统。具备简单易用、可视化、高可扩展、高可用性等特征，提供云原生、完整及成熟的接入服务解决方案。

主要特性：

简单易用, 支持基于Docker容器的快速部署及交付。
兼容性良好, 兼容SpringBoot微服务及传统HTTP-URL的负载均衡及路由服务。
高可扩展性, 支持基于Java语言的第三方插件扩展特性及动态加载机制。
支持多租户，多用户角色下的网关拆分管理。
可视化管理，提供实时路由拓扑、网关集群拓扑展示功能。
服务治理，支持网关集群Dashboard、实时日志、历史日志查询、熔断管理、预警管理等功能。
多注册中心支持，提供分布式网关集群下对多注册中心集群的切换管理功能。
动态路由组件绑定机制，提供包括URL统计、日志、灰度发布、限流、安全等公共服务组件。

[地址] https://github.com/siaorg/sia-gateway

数据库

文章转载自AweSomeBaZinGa，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

服务网关

服务网关

一、服务网关

二、网关的选择

三、Zuul

搭建Zuul

1、构建springboot工程，引入依赖

2、注解@EnableZuulProxy

3、配置

配置和原理分析

1、其他路由写法

2、即指定path和URL，又保留Zuul的Hystrix、Ribbon特性

3、路由的正则匹配

4、路由前缀

5、忽略某些微服务的某些路径

6、Filter工作原理

6.1ZuulFilter

6.2FilterType

6.3工作原理图

源码分析

1、登录Filter

1.1spring session

1.2启用spring session

1.3redis配置

1.4LoginFilter

2、单点登录Filter

3、Token校验Filter

4、跨域问题解决

5、传递请求时参数传递问题

6、解决请求传递时session变化的问题

7、统一Fallback问题

8、sentinel和zuul统一Fallback（此方案正确性待验证）

8、sentinel和zuul统一Fallback（此方案正确性待验证）

9、Zuul动态配置路由规则（未执行）

10、OPTIONS请求导致session变化问题

11、Zuul集成OAuth2+Jwt（未执行）

12、终止请求转发

1、Kong

2、Zuul2

2.1背景

2.2架构

2.3Zuul2和zuul1如何选择

3、spring cloud gateway（计划中）

4、SIA-GATEWAY（计划中）

评论

相关阅读
