本文将演示如何在 KubeSphere^[1] 上部署 RadonDB MySQL on Kubernetes 2.1.2，快速实现高可用的 MySQL on K8s。

| 部署准备

• 确保已启用 OpenPitrix 系统^[2]
• 创建一个企业空间、一个项目和一个用户供本操作使用^[3]
• 安装过程中，请以 admin
   身份登录控制台，在企业空间 demo
   中的 demo-project
   项目中进行操作
• 确保 KubeSphere 项目网关已开启外网访问^[4]

| 动手实验

1、添加应用仓库

1. 登录 KubeSphere 的 Web 控制台。
2. 在 demo
    企业空间中，进入应用管理下的应用仓库页面，点击添加，弹出仓库配置对话框。
3. 输入仓库名称和仓库 URL。

• 输入 radondb-mysql-operator
   作为应用仓库名称。
• 输入 https://radondb.github.io/radondb-mysql-kubernetes/
   作为仓库的 URL，并点击验证以验证 URL，在 URL 旁边呈现一个绿色的对号，验证通过后，点击确定继续。

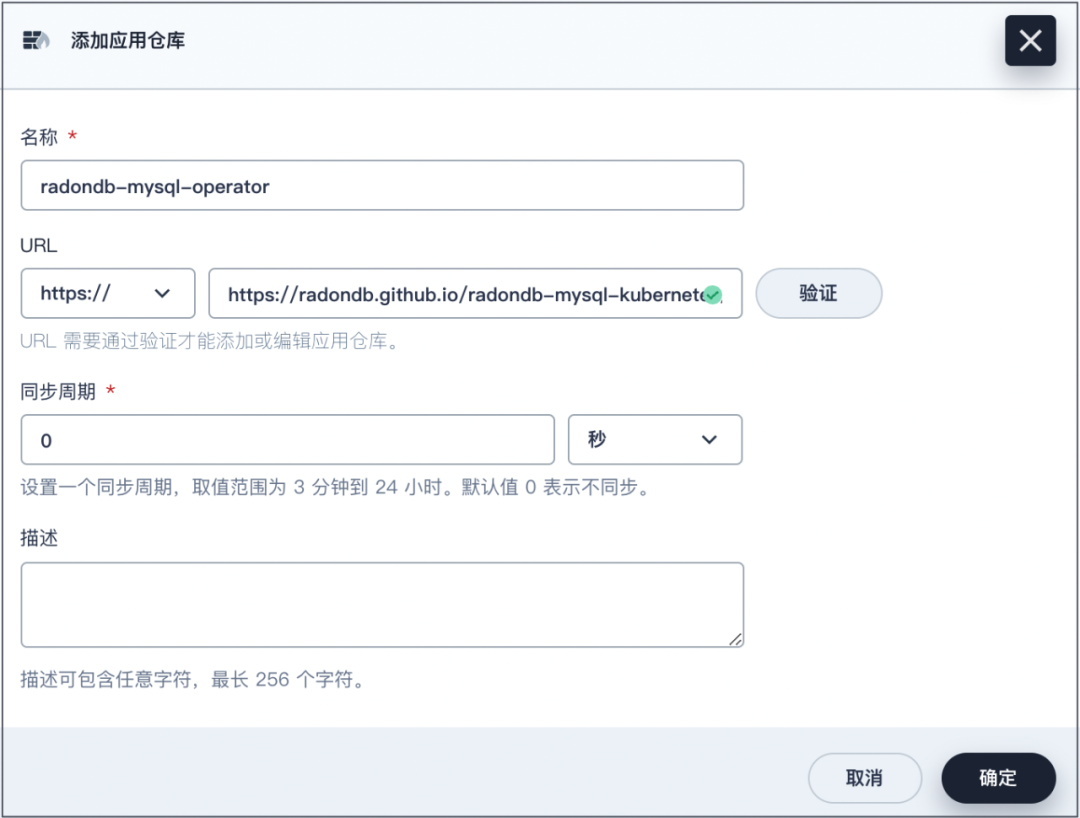

图 1 添加仓库过程

2、部署 RadonDB MySQL Operator

1. 在 demo-project
    项目中，进入应用负载下的应用页面，点击部署新应用。
2. 在对话框中，选择来自应用模板，进入应用模版页面。
3. 从下拉菜单中选择 radondb-mysql-operator
    应用仓库。
4. 点击 mysql-operator
    应用图标，查看和配置应用信息。

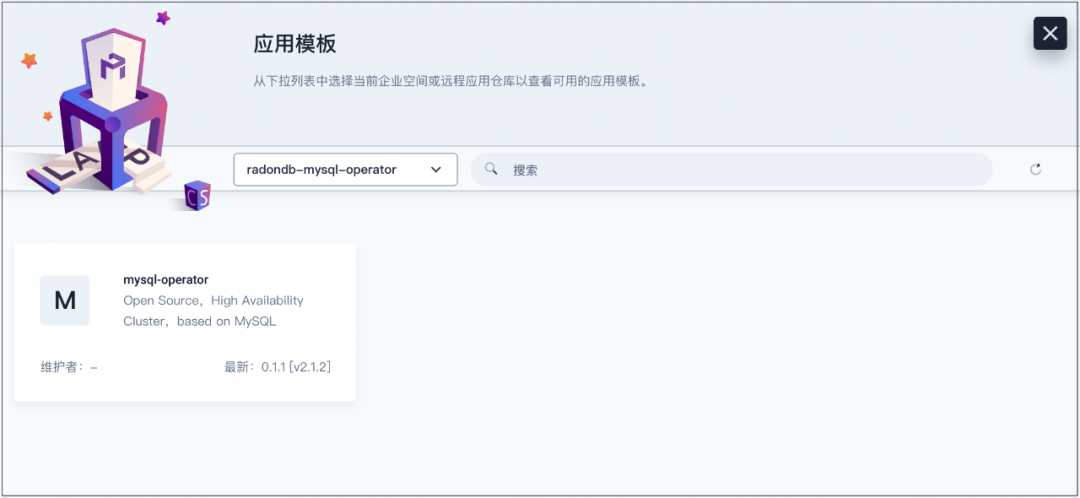

图 2 应用模板页面

1. 在配置文件选项卡，可查看和编辑 values.yaml
    配置文件；在版本列框区域，可查看和选择版本号。

图 3 Chart 文件及基本信息

1. 点击部署，进入 mysql-operator
    应用基本信息配置页面，确认应用名称、应用版本以及配置部署位置。
2. 点击下一步，进入 mysql-operator
    应用配置页面，确认 values.yaml
    配置信息，可编辑文件修改配置。

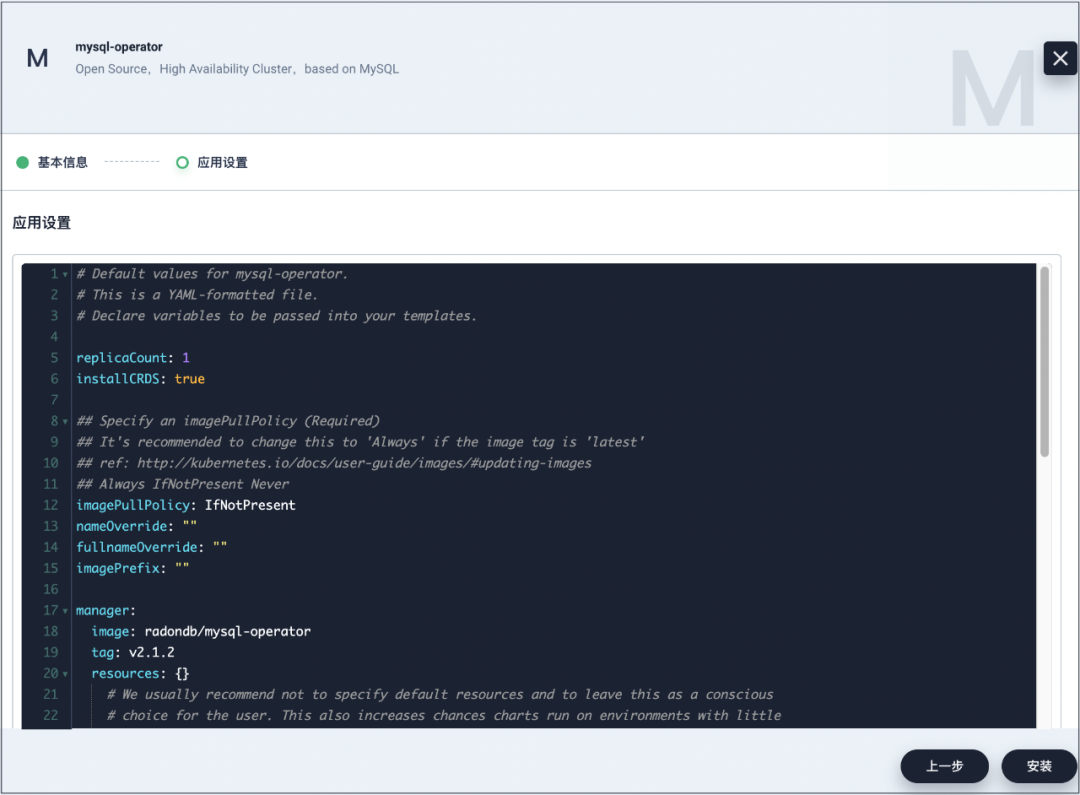

图 4 应用配置页面

1. 点击部署，返回应用模版页面。待应用状态切换为运行中
   ，则应用部署成功。

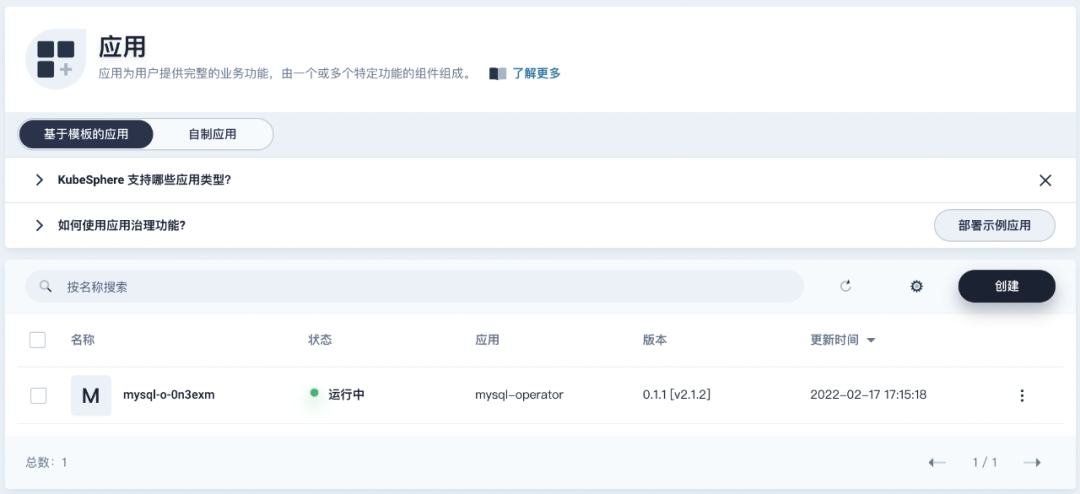

图 5 应用部署成功

更新 Operator

若已在 KubeSphere 部署过历史版本 Operator，可以选择如下方式更新到最新版本。

1. 在 KubeSphere 平台删除历史版本 Operator 应用。

图 6 删除应用

1. 参考如上步骤，安装最新版本 Operator 。
2. 执行如下命令更新 CRD 版本。如下示例为更新 CRD 到 2.1.2 版。

kubectl apply -f https://raw.githubusercontent.com/radondb/radondb-mysql-kubernetes/v2.1.2/charts/mysql-operator/crds/mysql.radondb.com_mysqlclusters.yaml

3、部署 RadonDB MySQL 集群

可任选一个 RadonDB MySQL 配置示例^[5] 部署，或自定义配置部署。

以 mysql_v1alpha1_mysqlcluster.yaml
 模版为例，创建一个 RadonDB MySQL 集群。

1. 在右下角 工具箱中选择 Kubectl 工具，打开终端窗口。
2. 执行以下命令，安装 RadonDB MySQL 集群。

kubectl apply -f https://github.com/radondb/radondb-mysql-kubernetes/releases/latest/download/mysql_v1alpha1_mysqlcluster.yaml --namespace=<project_name>

注意

未指定项目时，集群将被默认安装在 kubesphere-controls-system
 项目中。若需指定项目，安装命令需添加 --namespace=<project_name>
。

预期结果

$ kubectl apply -f https://github.com/radondb/radondb-mysql-kubernetes/releases/latest/download/mysql_v1alpha1_mysqlcluster.yaml --namespace=demo-project
mysqlcluster.mysql.radondb.com/sample created

1. 集群创建成果后，执行如下命令，可查看 RadonDB MySQL 集群节点服务。

kubectl get statefulset,svc

预期结果

$ kubectl get statefulset,svc
NAME                            READY   AGE
statefulset.apps/sample-mysql   3/3     10m

NAME                           TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
service/default-http-backend   ClusterIP   10.96.69.202    <none>        80/TCP     3h2m
service/sample-follower        ClusterIP   10.96.9.162     <none>        3306/TCP   10m
service/sample-leader          ClusterIP   10.96.255.188   <none>        3306/TCP   10m
service/sample-mysql           ClusterIP   None            <none>        3306/TCP   10m

部署校验

在 demo-project
 项目中，查看 RadonDB MySQL 集群状态。

1. 进入 应用负载 下的 服务 页面，可查看集群服务信息。

图 7 查看集群服务信息

1. 进入 应用负载 下的 工作负载 页面，点击 有状态副本集，可查看集群状态。进入一个 有状态副本集 详情页面，点击 监控 标签页，可查看一定时间范围内的集群指标。

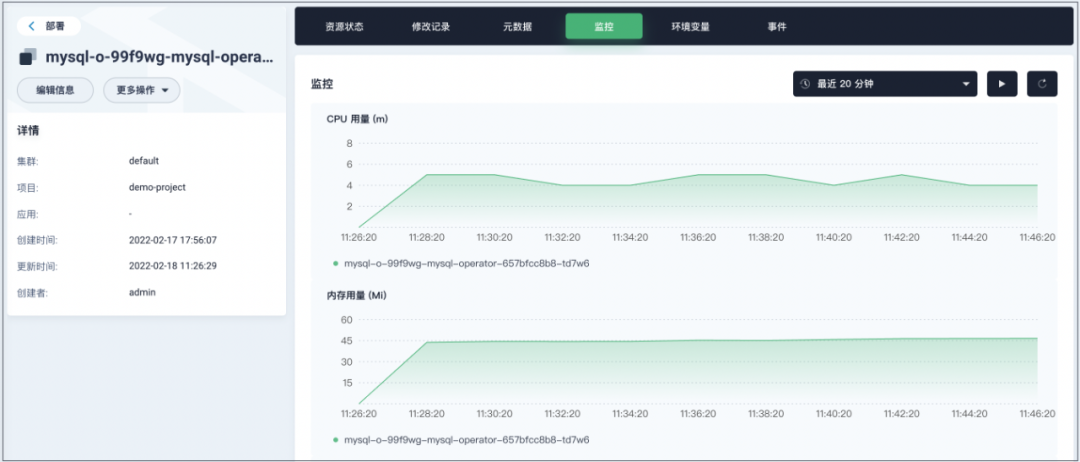

图 8 查看监控信息

1. 进入 应用负载 下的 容器组 页面，可查看集群节点运行状态。

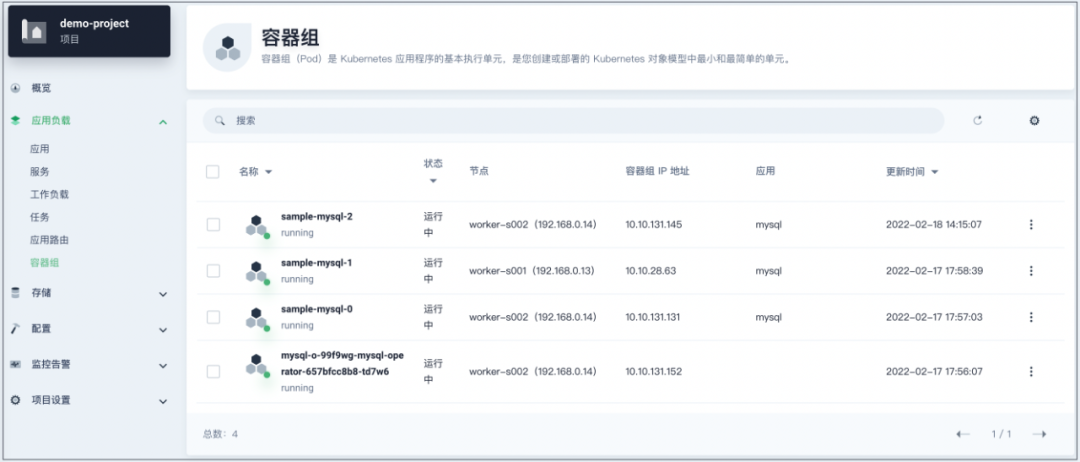

图 9 查看容器组信息

1. 进入 存储 下的 存储卷 页面，可查看存储卷。查看某个存储卷用量信息，以其中一个数据节点为例，可以看到当前存储的存储容量和剩余容量等监控数据。

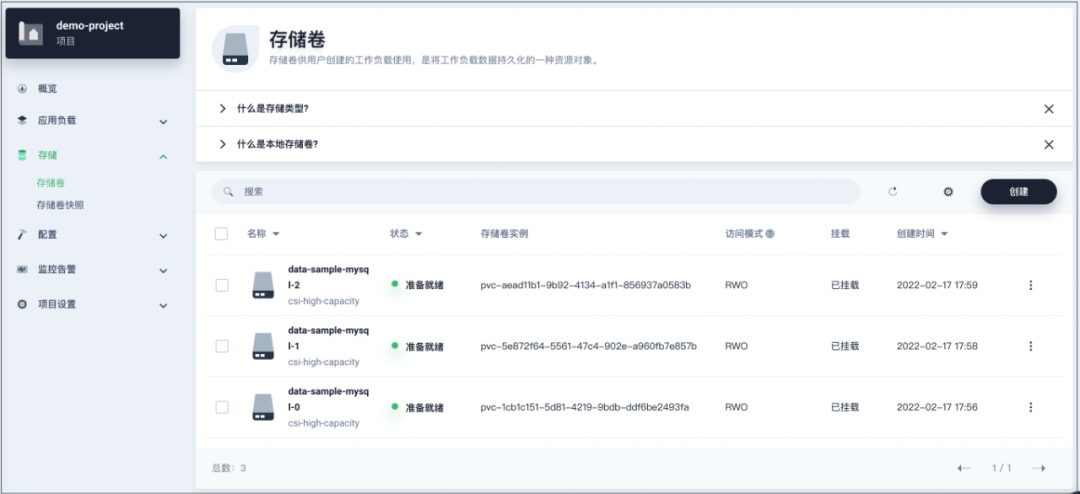

图 10 查看存储卷信息

至此，完成在 KubeSphere 中部署 RadonDB MySQL 集群。
