云上设计工具OCI Designer Toolkit介绍

在设计云上资源的基础结构时，首先需要的是体系架构图。有多种工具可用于构建体系架构图，例如Microsoft Visio, Visual Paradigm，Draw.io图形等。这些工具确实有助于理解和准备云上资源基础结构图，是构建总体设计，部署和拓扑结构的好方法，并提供了对该架构的鸟瞰图。但上述工具存在一个共同的不便之处，不能直接将设计好的体系结构图部署成资源实例。为了帮助解决这一问题, OCI Designer Toolkit(OKIT)工具应运而生，帮助客户更快更高效的在OCI上，完成云上资源从设计蓝图到实现应用这一过程。

OKIT提供一个图形化环境，通过它可以使用Web浏览器创OCI环境。该界面非常简单易用，可快速部署和使用。允许设计人员或架构师使用可视化的手段创建基础结构，然后导出成不同的图片格式，例如：

• SVG

• png

• jpeg

更关键的是，该工具包更进一步，可以将关键属性信息如OCI上的基础设施信息，身份认证信息等，添加到构建基础结构中，并导出为可直接运行的脚步，通过这些脚本可以直接部署成OCI上可供使用的资源。目前OKIT支持的导出脚本的格式包含3种：

• Ansible

• Terraform

• OCI Resource Manager

OCI Designer Toolkit提供了一个简单而简约的界面，该界面可以分为三个部分。

Palette

它位于屏幕的左侧，可以在其中访问不同的OCI组件，代表不同的OCI服务，可以将这些图标拖放到Canvas中以构建基础结构。

Canvas

显示在构建基础结构图的屏幕中心。初始化后，它只会是一个空白的图纸，可以从Palette栏中拖放组件，完成整体基础实施架构图的设计。

Properties

在屏幕的右侧，有“Properties”滑出面板，通过它可以编辑OCI组件的相关属性。

• Docker Compose

• Docker

• Vagrant

   下面以在OCI的计算资源实为例证，介绍OKIT的安装过程：

1. 安装Docker环境

通过以下命令安装并启动Docker进程。

$ sudo yum install -y yum-utils device-mapper-persistent-data lvm2

$ sudo yum-config-manager --add-repohttps://download.docker.com/linux/centos/docker-ce.repo

$ sudo yum install -y docker-ce

$ sudo systemctl start docker

2. 安装OCI CLI工具，并配置OCI CLI环境信息

通过下面命令安装OCI 命令行工具

$ bash -c "$(curl -L   https://raw.githubusercontent.com/oracle/oci-cli/master/scripts/install/install.sh)"
复制

运行以下命令，依据提示配置OCI CLI环境信息

$ oci setup config
复制

3. 安装Git工具，cloneOKIT Github上的部署脚本

$ sudo yum install -y git

运行以下命令，clone脚本。

$ git clone https://github.com/oracle/oci-designer-toolkit.git
复制

进入脚本目录，build OKIT镜像。

$ cd oci-designer-toolkit
复制

$ sudo docker build --tag okit --file./containers/docker/Dockerfile --force-rm ./containers/docker/

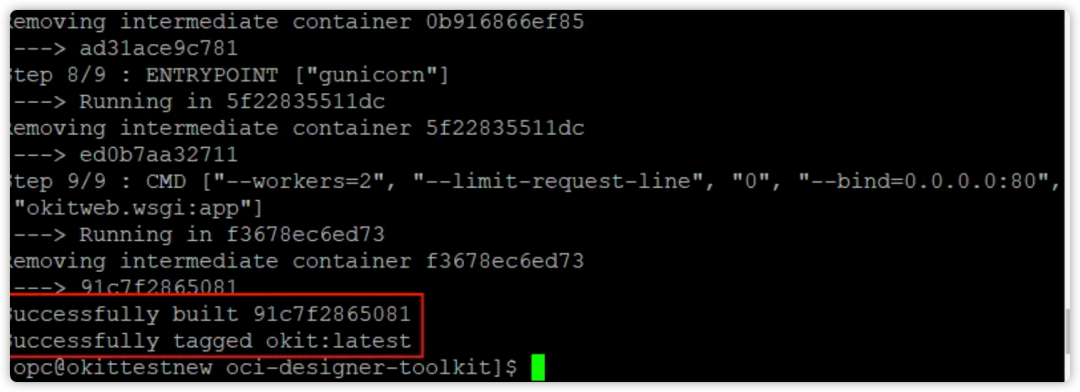

4. OKIT镜像构建成功，通过以下命令启动OKIT容器。

$ sudo docker run -d --rm -p 80:80 \

           --name okit \

           --hostname okit \

           -v~/.oci:/root/.oci \

           -v`pwd`/okitweb:/okit/okitweb \

           -v`pwd`/visualiser:/okit/visualiser \

           -v`pwd`/log:/okit/log  okit

5. 浏览器访问OKIT Web界面

配置OCI 资源的Security List运行被互联网访问，通过下面地址访问OKIT页面。

http://<OCI示例公网IP>/okit/designer

通过部署OKIT，我们可以在OKIT上设计OCI上的部署架构，设计完成之后可以将设计蓝图导出可以执行脚本脚本，完成OCI云上资源的部署。

关于OCI Designer Toolkit OKIT更多信息可以访问：

https://github.com/oracle/oci-designer-toolkit
