作者简介

秋石，携程数据仓库专家，关注大数据、数据仓库、数据治理等领域；

九号，携程数据技术专家，关注数据仓库架构、数据湖、数据治理；

魁伟，携程资深数据工程师，关注实时&离线大数据产品及技术。

一、实时数仓

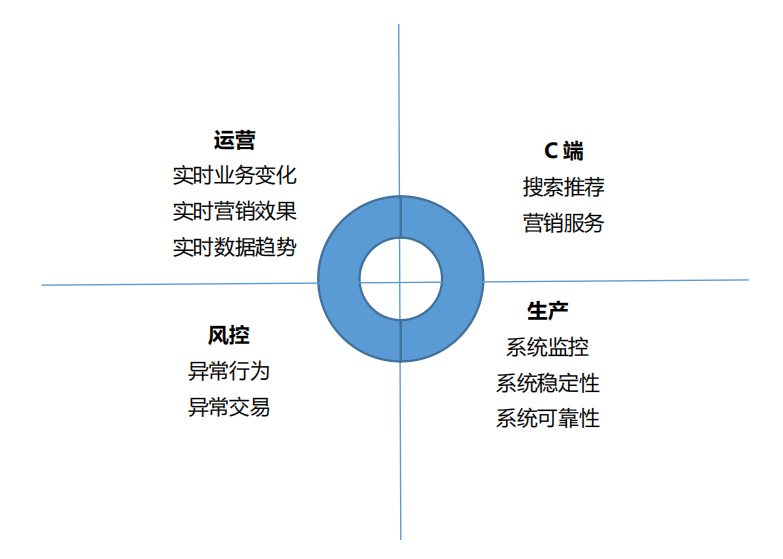

当前，企业对于数据实时性的需求越来越迫切，因此需要实时数仓来满足这些需求。传统的离线数仓的数据时效性通常为 T+1，并且调度频率以天为单位，无法支持实时场景的数据需求。即使将调度频率设置为每小时，也仅能解决部分时效性要求较低的场景，对于时效性要求较高的场景仍然无法优雅地支撑。因此，实时数据使用的问题必须得到有效解决。实时数仓主要用于解决传统数仓数据时效性较低的问题，通常会用于实时的 OLAP 分析、实时数据看板、业务指标实时监控等场景。

二、实时数仓架构介绍

2.1 Lambda架构

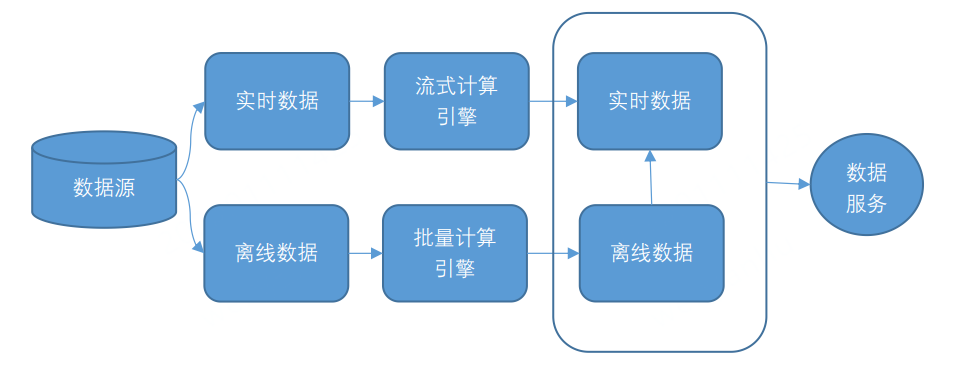

Lambda 架构将数据分为实时数据和离线数据，并分别使用流式计算引擎（例如 Storm、Flink 或者 SparkStreaming）和批量计算引擎（例如 Hive、Spark）对数据进行计算。然后，将计算结果存储在不同的存储引擎上，并对外提供数据服务。

2.2 Kappa架构

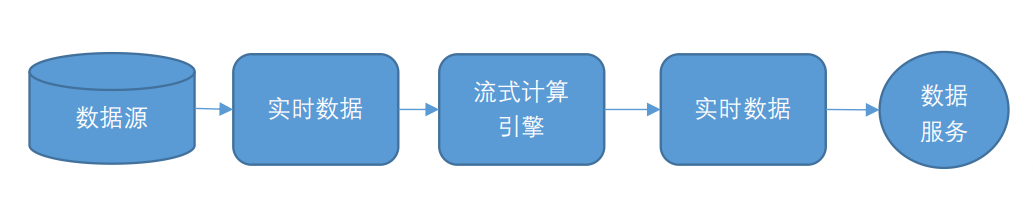

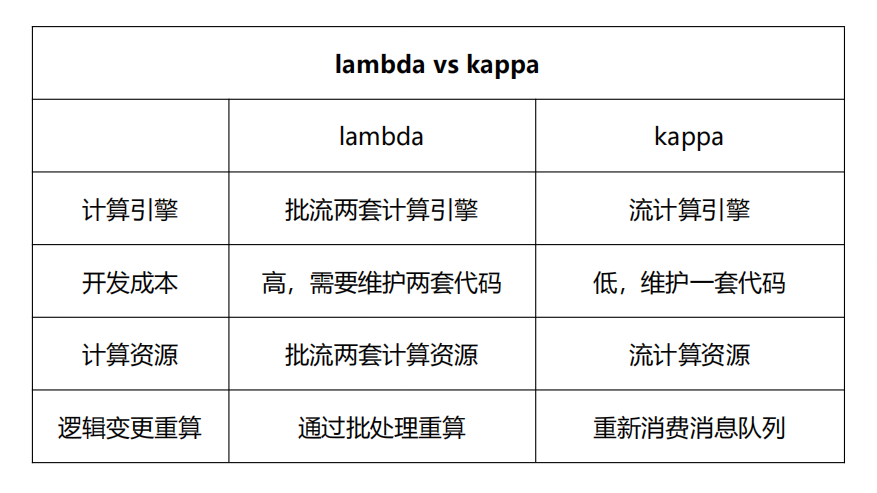

Kappa 架构将所有数据源的数据转换为流式数据，并将计算统一到流式计算引擎上。相比 Lambda 架构，Kappa 架构省去了离线数据流程，使得流程变得更加简单。Kappa 架构之所以流行，主要是因为 Kafka 不仅可以作为消息队列使用，还可以保存更长时间的历史数据，以替代 Lambda 架构中的批处理层数据仓库。流处理引擎以更早的时间作为起点开始消费，起到了批处理的作用。

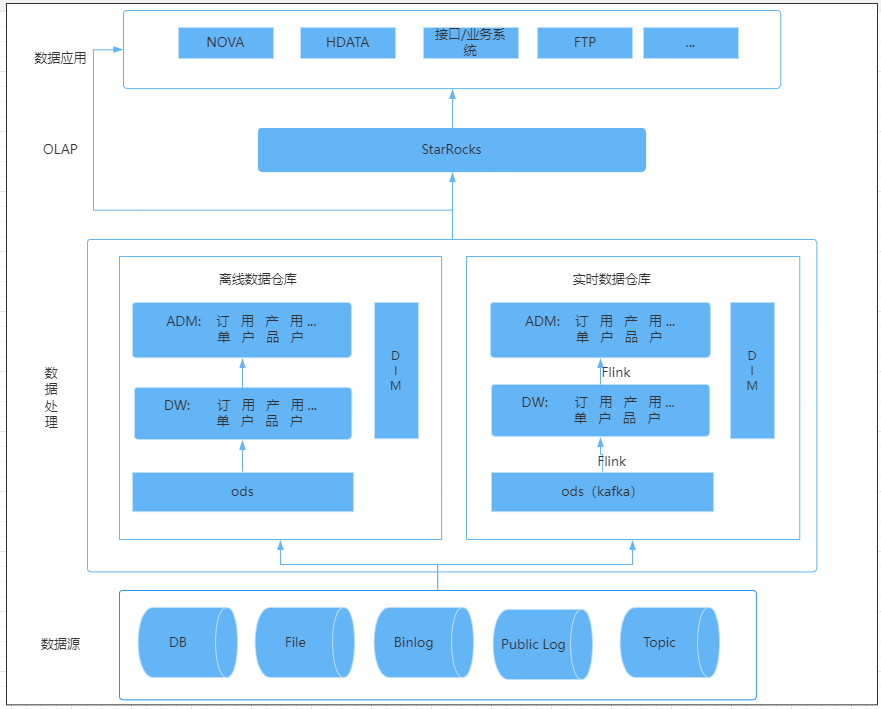

三、携程酒店实时数仓架构

3.1 方案选型

（1）架构选型：Lambda+OLAP 变体架构。Lambda 架构具有灵活性高、容错性高、成熟度高和迁移成本低的优点，但是实时数据和离线数据需要分别使用两套代码。OLAP 变体架构将实时计算中的聚合计算由 OLAP 引擎承担，从而减轻实时计算部分的聚合处理压力。这样做的优点是既可以满足数据分析师的实时自助分析需求，并且可以减轻计算引擎的处理压力，同时也减少了相应的开发和维护成本。缺点是对OLAP 引擎的数据写入性能和计算性能有更高的要求。

（2）实时计算引擎选型: Flink 具有 Exactly-once 的准确性、轻量级 Checkpoint 容错机制、低延时高吞吐和易用性高的特点。SparkStreaming 更适合微批处理。我们选择了使用 Flink。

（3）OLAP选型：我们选择 StarRocks 作为 OLAP 计算引擎。主要原因有3个：

StarRocks 是一种使用MPP分布式执行框架的数据库，集群查询性能强大。
StarRocks 在高并发查询和多表关联等复杂多维分析场景中表现出色，并发能力强于 Clickhouse，而携程酒店的业务场景需要 OLAP 数据库支持每小时几万次的查询量。
携程酒店的业务场景众多，StarRocks 提供了4种存储模型，可以更好的应对各种业务场景。

四、实际案例—携程酒店实时订单

4.1 数据源

Mysql Binlog，通过携程自研平台 Muise 接入生成 Kafka。

4.2 ETL数据处理

问题一: 如何保证消息处理的有序性?

Muise 保证了 Binlog 消息的有序性，我们这要讨论的是 ETL 过程中如何保证消息的有序性。举个例子，比如说一个酒店订单先在同一张表触发了两次更新操作，共计有了两条 Binlog 消息，消息1和消息2会先后进入流处理里面，如果这两个消息是在不同的 Flink Task 上进行处理，那么就有可能由于两个并发处理的速度不一致，导致先发生的消息处理较慢，后发生的消息反而先处理完成，导致最终输出的结果不对。

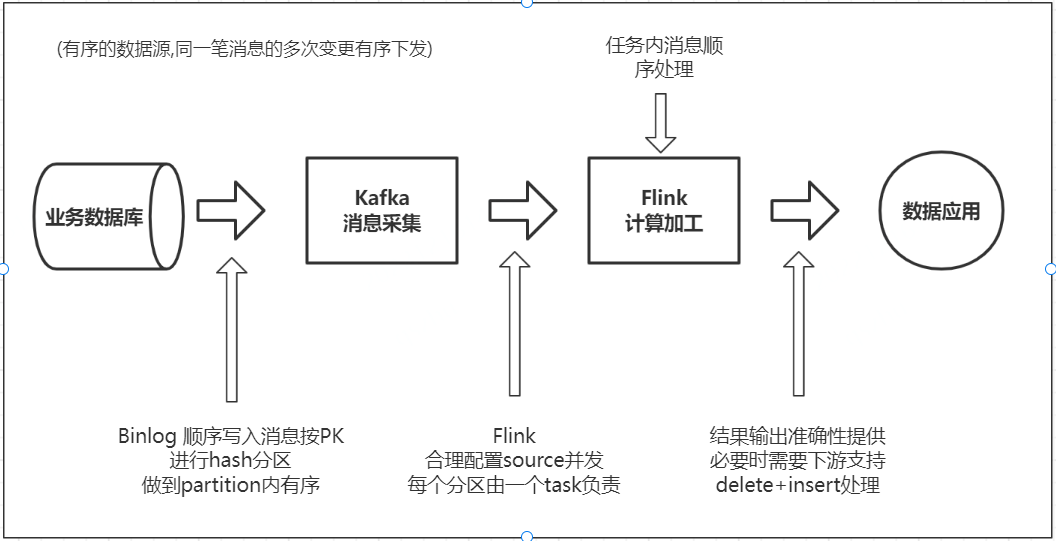

上图是一个简化的过程，业务库流入到 Kafka，Binlog 日志是顺序写入的，根据主键进行 Hash 分区，写到 Kafka 里面，保证同一个主键的数据写入 Kafka 同一个分区存。Flink 消费 Kafka 时，需要设置合理的并发，保证一个分区的数据由一个 Task 负责，另外尽量采用逻辑主键来作为 Shuffle Key，从而保证 Flink 内部的有序性。最后在写入 StarRocks 的时候，要按照主键进行更新或删除操作，这样就能保证端到端的一致性。

问题二：如何生产实时订单宽表？

为了方便分析师和数据应用使用，我们需要生成明细订单宽表并存储在 StarRocks 上。酒店订单涉及业务过程相对复杂，数据源来自于多个数据流中。且由于酒店订单变化生命周期较长，客人可能会提前几个月甚至更久预订下单。这些都给生产实时订单宽表带来一定的困难。

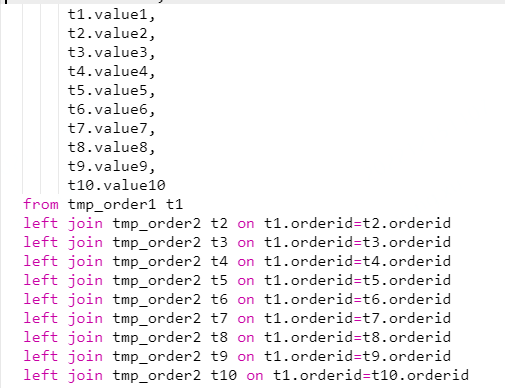

上图中生成订单宽表的 SQL 在离线批处理的时候通常没有问题，但在实时处理的情景下就很难行的通。因为在实时处理时，这个 SQL 会按照双流 Join 的方式依次处理，每次只能处理一个 Join，所以上面代码有9个 Join 节点，Join 节点会将左流的数据和右流的数据全部保存下来，这样就会导致我们这个 Join 的过程需要存储的数据规模放大9倍。

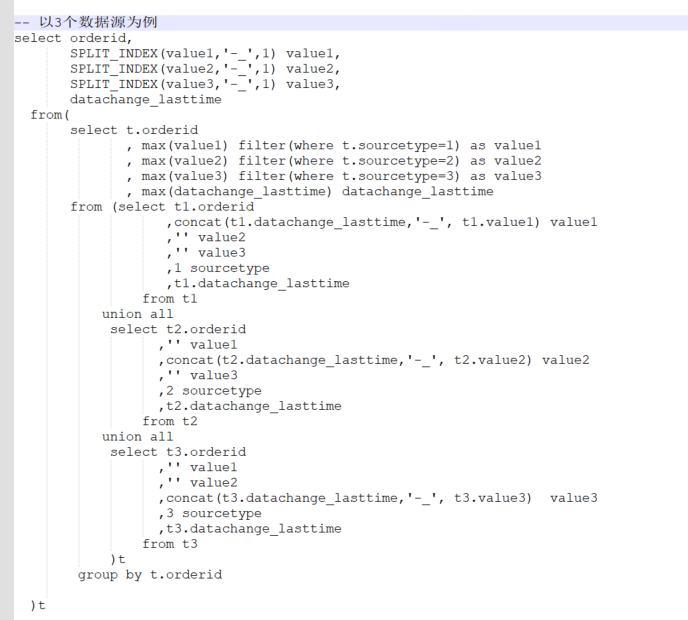

我们采用了 Union all+Group by 的方式替代 Join；就是用 Union All 的方式，把数据错位拼接到一起，后面加一层 Group By，相当于将 Join 关联转换成 Group By，这样不会放大 Flink 的状态存储，而且在增加新的流时，相比 Join，状态存储的增加也可以忽略不计，新增数据源的成本近乎为0。

还有一个问题，上面有介绍过酒店订单的生命周期很长，用 union all 的方式，状态周期只保存了30分钟，一些订单的状态可能已经过期，当出现订单状态时，我们需要获取订单的历史状态，这样就需要一个中间层保存历史状态数据来做补充。历史数据我们选择存放在 Redis 中，第一次选择从离线数据导入，实时更新数据同时更新 Redis 和 StarRocks。

问题三：如何做数据校验？

实时数据存在数据丢失或逻辑变更未及时的风险，为了保证数据的准确性，每日凌晨用数据更新时间在 T-1 和离线数据做比对，如果数据校验不一致，会用离线数据更新 StarRocks 中这部分数据，并排查原因。

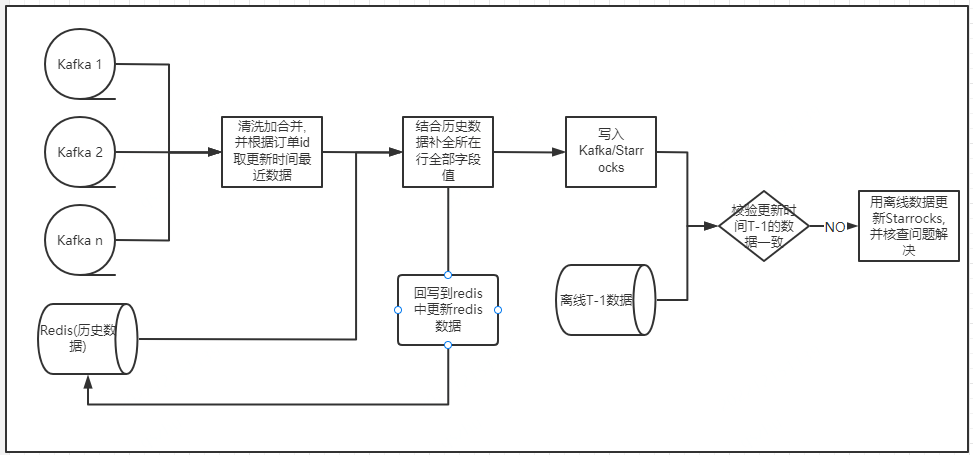

整体流程见下图:

4.3 携程酒店实时订单表的应用效果

酒店实时订单表的数据量为十亿级，维表数据量有几百万，现已经在几十个数据看板和监控报表中使用，数据报表通常有二三十个维度和十几个数据指标，查询耗时99%约为3秒。

4.4 总结

酒店实时数据具有量级大，生命周期长，业务流程多等复杂数据特征，携程酒店实时数仓选用 Lambda+OLAP 变体架构，再借助 Starrocks 强大的计算性能，不仅降低了实时数仓开发成本，同时达到了支持实时的多维度数据统计、分析、监控的效果，在实时库存监控以及应对紧急突发事件等项目获得了良好效果。
