MySQL为了保护数据字典元数据，使用了metadata lock，即MDL锁，保证在并发的情况下，结构变更的一致性。本文基于spider3.x（MySQL5.7）从代码实现角度分析了常用SQL语句的MDL加锁实现。
一. 基本概念
1. MDL的设计目标
字典锁在设计的时候是为了数据库对象的元数据。到达以下3个目的：
提供对并发访问内存中字典对象缓存的保护。
确保DML的并发性。如事务1对表T1查询，事务2同是对表T1插入。
确保一些操作的互斥性，如
DML
与大部分DDL
(ALTER TABLE
除外)的互斥性。如事务1对表table1
执行插入，事务2执行DROP TABLE
，这两种操作是不允许并发的，故需要将表对象保护起来。
2. MDL锁持有时间
MDL_STATEMENT
： 语句范围的，语句结束自动释放MDL_TRANSACTION
: 事务范围的，事务结束时自动释放MDL_EXPLICIT
： 显式锁，由flush table with read lock这种获取，需要通过unlock tables释放
3. MDL锁粒度
MDL_lock
分为 MDL_scoped_lock
和 MDL_object_lock
其中 scope_lock
包括：
GLOBAL
: 用于global read lock
，例如FLUSH TABLES WITH READ LOCK
。COMMIT
: 主要用于global read lock
后，阻塞事务提交。
object_lock
包括：
TABLESPACE/SCHEMA
: 用于保护tablespace/schema
。FUNCTION/PROCEDURE/TRIGGER/EVENT
: 用于保护function/procedure/trigger/event
。USER_LOCK
: 用于对特定字符串上锁。
4. MDL锁类型
MDL_INTENTION_EXCLUSIVE(IX)
意向排他锁，锁定一个范围，用在GLOBAL/SCHEMA/COMMIT
粒度。MDL_EXCLUSIVE(X)
排他锁，持有该锁连接可以修改表结构和表数据，使用在CREATE/DROP/RENAME/ALTER TABLE
语句。MDL_SHARED(S)
用在只访问元数据信息，不访问数据。例如flush table with read lock
第一阶段MDL_SHARED_HIGH_PRIO(SH)
用于访问information_schema
的表。例如：select * from information_schema.tables
;MDL_SHARED_READ(SR)
访问表结构并且读表数据，例如：SELECT * FROM t
;MDL_SHARED_WRITE(SW)
访问表结构且写表数据， 例如：LOCK TABLE t WRITEMDL_SHARED_UPGRADABLE(SU)
可升级锁，用在alter table
的第一阶段，使alter table
的时候不阻塞DML
，防止其他DDL
，减少锁等待时间。MDL_SHARED_NO_WRITE(SNW)
持有该锁可以读取表metadata
和表数据，同时阻塞所有的表数据修改操作，允许读。可以升级到X
锁。用在ALTER TABLE
第一阶段，拷贝原始表数据到新表，允许读但不允许更新。MDL_SHARED_NO_READ_WRITE(SNRW)MDL_SHARED_READ_ONLY(SRO)MDL_SHARED_WRITE_LOW_PRIO(SWLP)
5. 兼容性
Scope
锁活跃锁和请求锁兼容性矩阵，grant_matrix
：
| Type of active |Request | scoped lock |type | IS(*) IX S X |---------+------------------+IS | + + + + |IX | + + - - |S | + - + - |X | + - - - |复制
Scope
锁等待锁和请求锁优先级矩阵，wait_matrix
：
| Pending |Request | scoped lock |type | IS(*) IX S X |---------+-----------------+IS | + + + + |IX | + + - - |S | + + + - |X | + + + + |复制
Here: "+" -- means that request can be satisfied
"-" -- means that request can't be satisfied and should wait复制
object
上已持有锁和请求锁的兼容性矩阵，grant_matrix
：
Request | Granted requests for lock |type | S SH SR SW SU SRO SNW SNRW X |----------+---------------------------------------+S | + + + + + + + + - |SH | + + + + + + + + - |SR | + + + + + + + - - |SW | + + + + + - - - - |SU | + + + + - + - - - |SRO | + + + - + + + - - |SNW | + + + - - + - - - |SNRW | + + - - - - - - - |X | - - - - - - - - - |SU -> X | - - - - 0 - 0 0 0 |SNW -> X | - - - 0 0 - 0 0 0 |SNRW -> X | - - 0 0 0 0 0 0 0 |复制
object
上等待锁和请求锁的优先级矩阵，wait_matrix
：
Request | Pending requests for lock |type | S SH SR SW SU SRO SNW SNRW X |----------+--------------------------------------+S | + + + + + + + + - |SH | + + + + + + + + + |SR | + + + + + + + - - |SW | + + + + + + - - - |SU | + + + + + + + + - |SRO | + + + - + + + - - |SNW | + + + + + + + + - |SNRW | + + + + + + + + - |X | + + + + + + + + + |SU -> X | + + + + + + + + + |SNW -> X | + + + + + + + + + |SNRW -> X | + + + + + + + + + |复制
Here: "+" -- means that request can be satisfied
"-" -- means that request can't be satisfied and should wait复制
tips:
1.如何判断一个事务是否能够得到锁呢？获取锁时需要先判断是否和已经授予的锁模式 (MDL_lock.m_granted)
冲突，如果不冲突再判断和等待队列 (MDL_lock.m_waiting)
中的请求是否冲突，都不冲突才能获取锁，否则进入 m_waiting
队列等待。源码中的注释：
New lock request can be satisfied if:
- There are no incompatible types of satisfied requests
in other contexts
- There are no waiting requests which have higher priority
than this request when priority was not ignored.复制
2.wait_matrix
有什么作用？ wait_matrix
中，为什么所有锁都与自身兼容 ?相关解释见下一篇文章：<<flush table with write lock 实现MDL事务锁>>
6. 数据结构
MDL_lock
：锁资源。一个对象全局唯一。可以允许多个可以并发的事物同时获得，存储在全局结构 mdl_locks (MDL_map)
中。
MDL_context
：字典锁上下文。包含一个事物所有的字典锁请求。为 MDL
上下文接口，表示一个资源竞争者, THD
实现了这个接口， 即一个 Mysqld
的线程可以是 MDL_lock
的资源竞争者，每一个 MDL_context
只能等待在一个锁上，用 MDL_context::m_waiting_for
表示。
MDL_request
：字典锁请求。包含对某个对象的某种锁的请求。
MDL_ticket
：字典锁排队。MDL_request
就是为了获取一个 ticket
。表示 MDL_lock
的许可或请求, 会同时挂在两处：
挂在当前线程的
MDL_Context
中, 每个线程有3个ticket
链表，分别对应当前持有的statement
锁、transaction
锁和explicit
锁，放在MDL_context::m_tickets
中挂在
MDL_lock
的队列中, 通过MDL_ticket.next_in_lock/prev_in_lock
组织链表.MDL_lock
的队列分为两种, 一个MDL_ticket
可能会挂在其中之一挂在
MDL_lock
的等待队列 (MDL_lock.m_waiting
) 中, 表示MDL_ticket
的owner (MDL_context)
正在等待该资源(MDL_lock)挂在
MDL_lock
的已许可队列(MDL_lock.m_granted)
中, 表示MDL_ticket
的owner (MDL_context)
已经获得该资源(MDL_lock)
一个 session
连接在实现中对应一个 THD
实体，一个 THD
对应一个 MDL_CONTEXT
，表示需要的 MDL
锁资源，一个 MDL_CONTEXT
中包含多个 MDL_REQUEST
，一个 MDL_REQUEST
即是对一个对象的某种类型的 lock
请求。每个 mdl_request
上有一个 ticket
对象， ticket
中包含 lock
。 MDL_ticket
和 MDL_lock
的关系是多对一, 可以同时有多个资源许可在竞争一个资源, 或者多个资源许可可在共享一个资源。MDL_context
和 MDL_ticket
的关系是一对多, 一个竞争者可以同时申请/获得多个资源的许可;

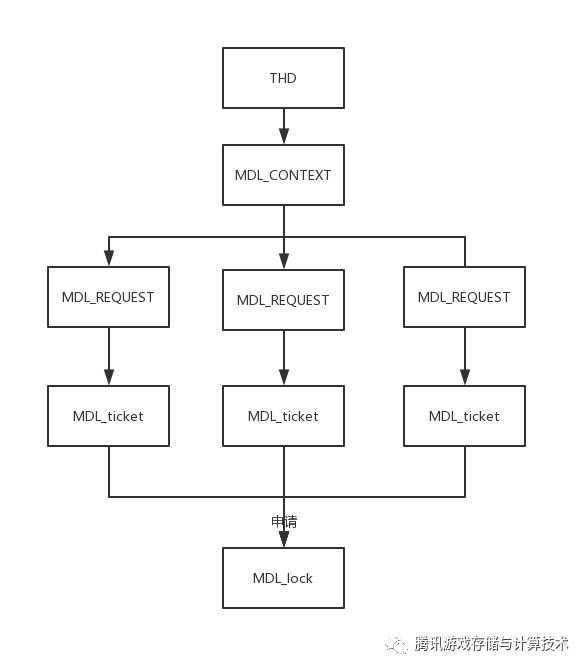

数据结构间关系见下图，涉及到的源码文件主要是 sql/mdl.cc
二. 常见SQL加锁流程

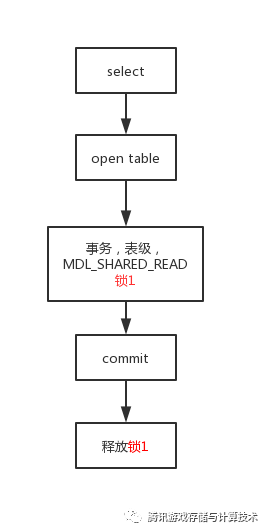

1. select语句操作MDL锁流程：
open table
阶段加事务级，表级，MDL_SHARED_READcommit
阶段，释放锁

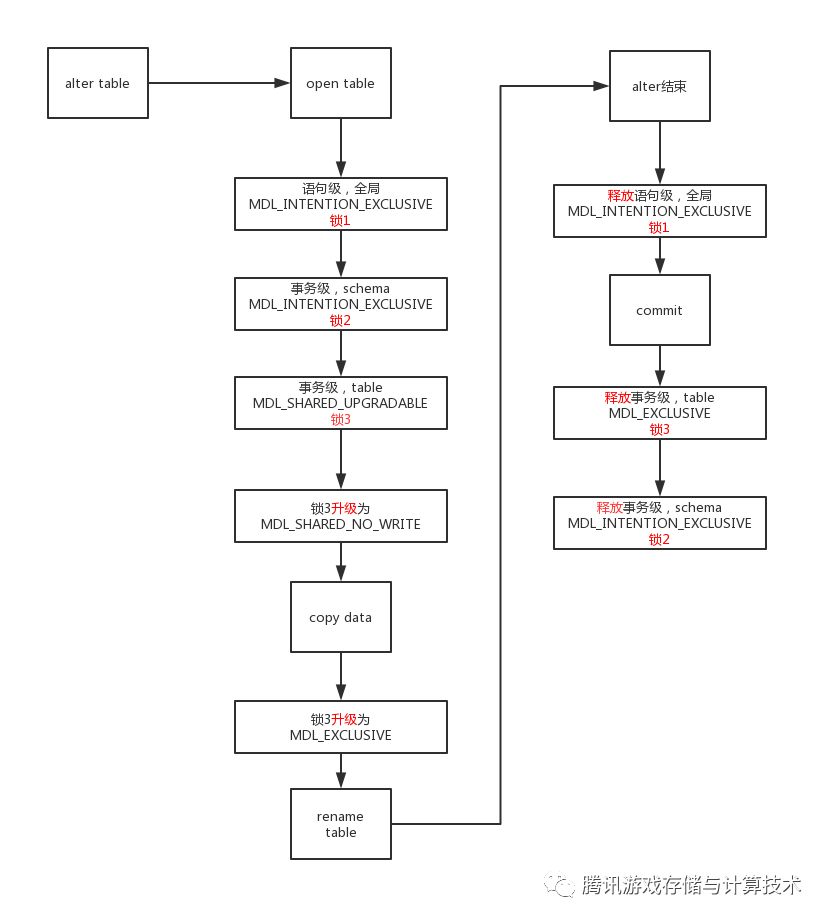

2. alter语句操作MDL锁流程：
Opening tables
阶段，加共享锁加语句级，全局，
MDL_INTENSION_EXCLUSIVE
锁加事务级，
schema
级，MDL_INTENSION_EXCLUSIVE
锁加
MDL_SHARED_UPGRADABLE
锁，升级到MDL_SHARED_NO_WRITE
锁操作数据，
copy data
，流程如下：创建临时表
tmp
，重定义tmp
为修改后的表结构从原表读取数据插入到
tmp
表将
MDL_SHARED_NO_WRITE
读锁升级到MDL_EXCLUSIVE
锁删除原表，将
tmp
重命名为原表名alter
结束，释放语句级，全局，MDL_INTENSION_EXCLUSIVE
锁事务提交阶段，释放
MDL
锁释放事务级
MDL_INTENTION_EXCLUSIVE
锁释放事务级
MDL_EXCLUSIVE
锁

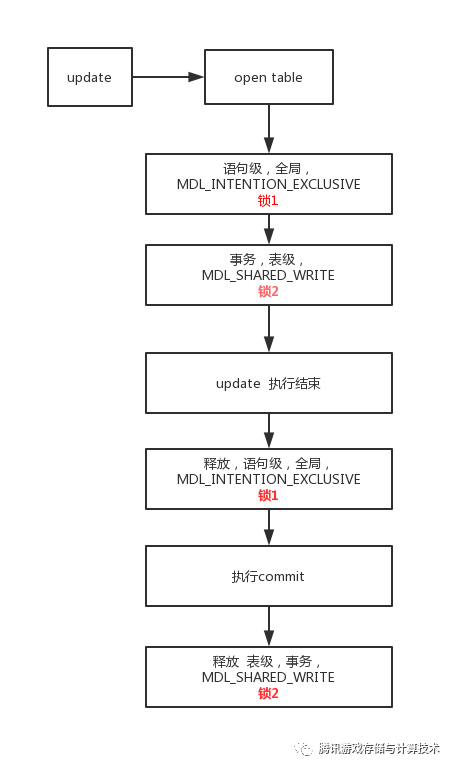

3. DML语句操作MDL锁流程：
Opening tables
阶段，加共享锁加语句级，全局，
MDL_INTENTION_EXCLUSIVE
锁加事务级，表级，
MDL_SHARED_WRITE
锁事务提交阶段，释放
MDL
锁语句执行完，释放语句级，全局，
MDL_INTENTION_EXCLUSIVE
锁commit
后，释放事务级，表级，MDL_SHARED_WRITE
锁

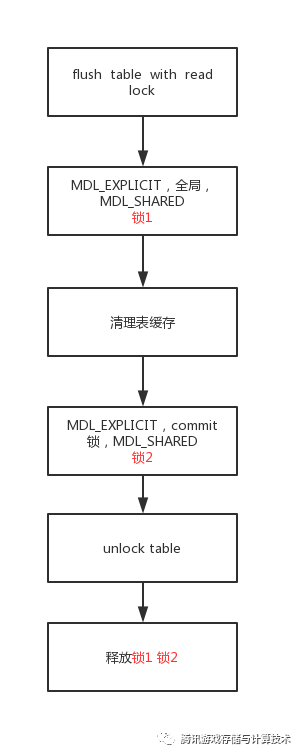

4. flush table with read lock(ftwrl) 语句操作MDL锁流程：
加
MDL_EXPLICIT GLOBAL
锁(lock_global_read_lock)清理表缓存
(close_cached_tables)加
MDL_EXPLICIT COMMIT
锁(make_global_read_lock_block_commit)unlock
后释放GLOBAL
锁和COMMIT
锁
问题：
从上述SQL加锁流程中，解释为什么在事务中执行DML语句后，可以执行flush table with read lock？
相关解释可以参考下一篇文章：<<flush table with write lock 实现MDL事务锁>>
