一直以来，浪潮K1 Power作为浪潮服务器家族的高端高价值系列，以其“三高一强”的特性著称于业界。
那么，浪潮K1 Power服务器是如何做到兼具高可靠性、高性能、高安全和强数据一致性的呢？我们之前拆解了价值百万的豪华机型——浪潮K1 Power E950，为大家展示了浪潮高端服务器是如何支撑客户核心应用的，以及其在VRM（稳压卡）、PCB方面的与众不同之处。
【往期回顾】浪潮K1 Power拆机系列
这一次，我们拆解了浪潮高端服务器系列的顶级旗舰机型，价值千万的浪潮K1 Power E980服务器。
戳视频，先睹为快！
浪潮K1 Power E980拆机解密

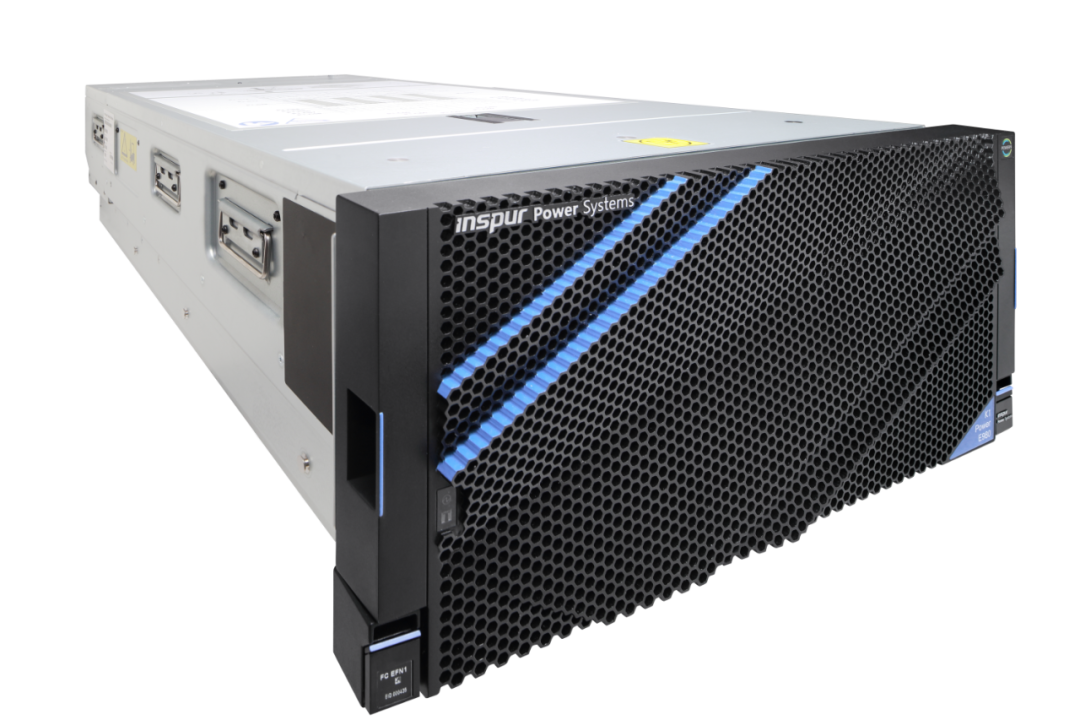

浪潮K1 Power E980是当今性能最强大、最具扩展性的Power服务器，能够为企业级密集的工作负载提供极致的可靠性及安全性，支撑核心应用，助力客户轻松应对业务高速增长与应用负载带来的挑战，是核心系统集中式商业数据库的最佳平台，还是重要系统开源数据库的优选平台，并且能够通过K1 Power云及容器云等解决方案高效支持容器、分布式数据库、分布式存储等应用场景，帮助客户建立高标准、高可靠、高度虚拟化的IT架构平台。
那么问题来了，浪潮K1 Power E980是如何做到的呢？套用某企业恪守百年的古训一言以蔽之，“炮制虽繁必不敢省人工，品味虽贵必不敢减物力”。

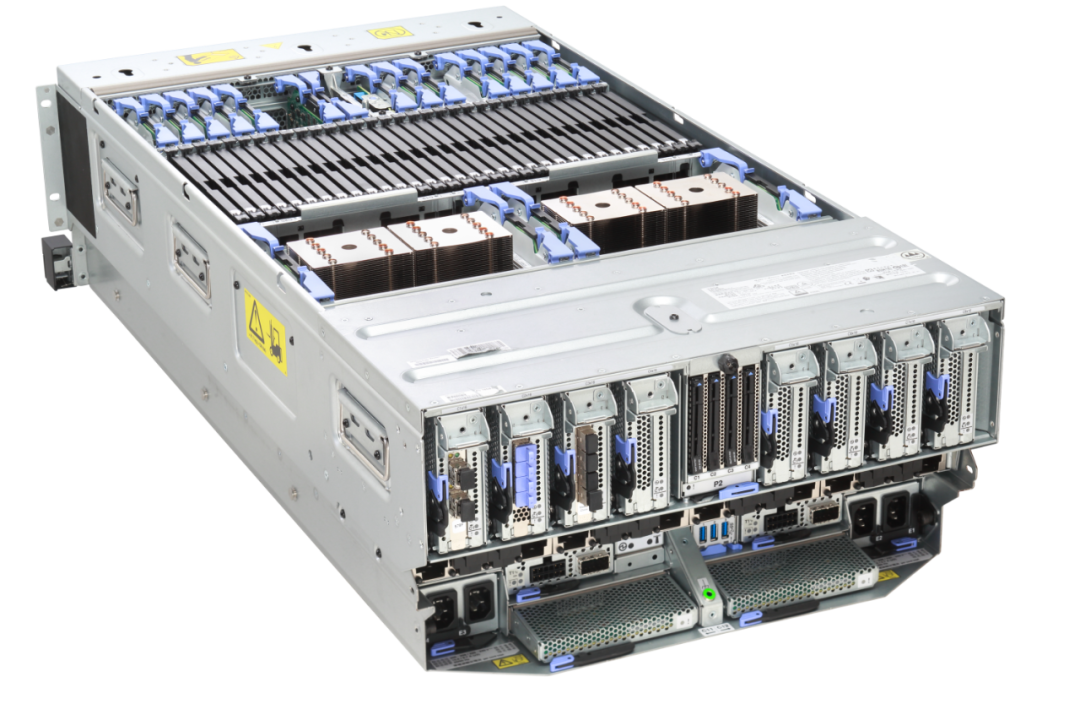

浪潮K1 Power E980服务器最大可支持16颗CPU，最多可支持176个处理器内核和128根CDIMM，最大64TB内存容量；计算节点内部最大可支持32个PCIe Gen4 x16插槽；最大可以支持16个I/O扩展柜，提供更多的扩展能力，可以支持192个PCIe Gen3插槽；通过硬盘扩展柜扩展可以最大支持超过4000个SAS硬盘或固态硬盘（SSD）；具备强大的吞吐能力、性能和可扩展性。
浪潮K1 Power E980整机系统最大支持4个计算节点，所以满配的整机系统不是一台机器，而是装载在自主设计研发的高端机柜里的，机柜如下图：
该机柜是19英寸的标准机柜，整体设计风格科技感与沉稳并存，使用了纯焊接框架结构，达到了抗震9级的标准，可靠性和稳定性可谓业界标杆。

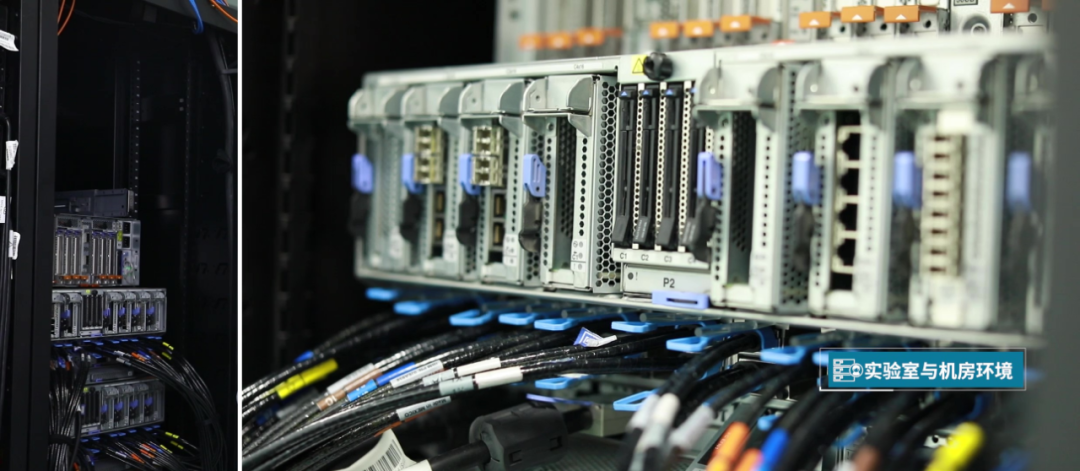

一台机柜里可以满配4个5U计算节点，计算节点和计算节点之间、计算节点和控制节点之间、计算节点和IO扩展节点之间，均通过互连线缆进行连接。其中：
SMP线缆：采用金属壳进行线缆的EMI屏蔽，信号传输速率高达32G，整个链路很长，线缆上设计了信号增强设备，即便某一根SMP线缆出现故障，系统也不会宕机，并且支持在线维护更换。
控制线缆：计算节点与控制节点之间通过两根完全冗余的控制线缆传输控制信号，线缆具备自动检查作用；此外，控制线缆同样具备EMI屏蔽功能，且设计了提手助插拔。
有源光纤线缆：用于PCIe扩展节点BOX互联，相比普通线缆，有源光纤线缆设计了备用的信号传输链路，链路异常时候可以切换到备用链路，提高了系统可靠性。
浪潮K1 Power E980的用料扎实是全方位的，从核心的主板到机箱基座、风扇、CPU散热器等部件，选材之严苛，刷新了业界标准。

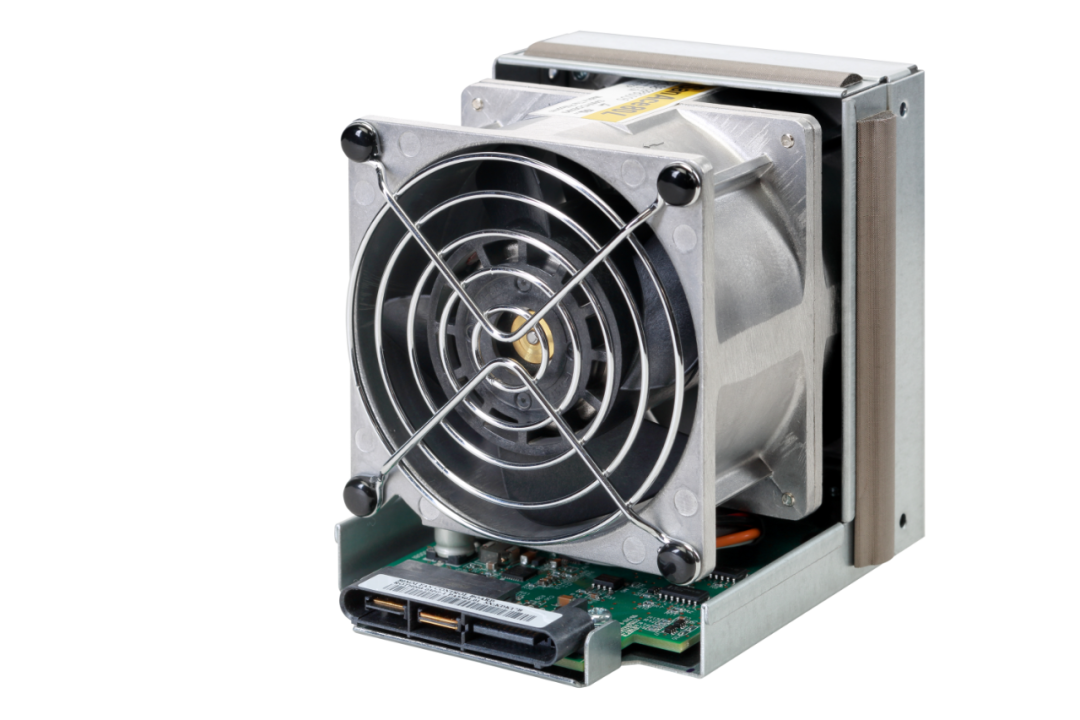

浪潮K1 Power E980使用的风扇是金属扇框高性能风扇，金属边框可以将风扇转动产生的振动最大限度的控制在风扇模组内，有效减小系统整机振动。风扇支持热插拔，有故障报警灯指示。此风扇使用寿命长达23年。

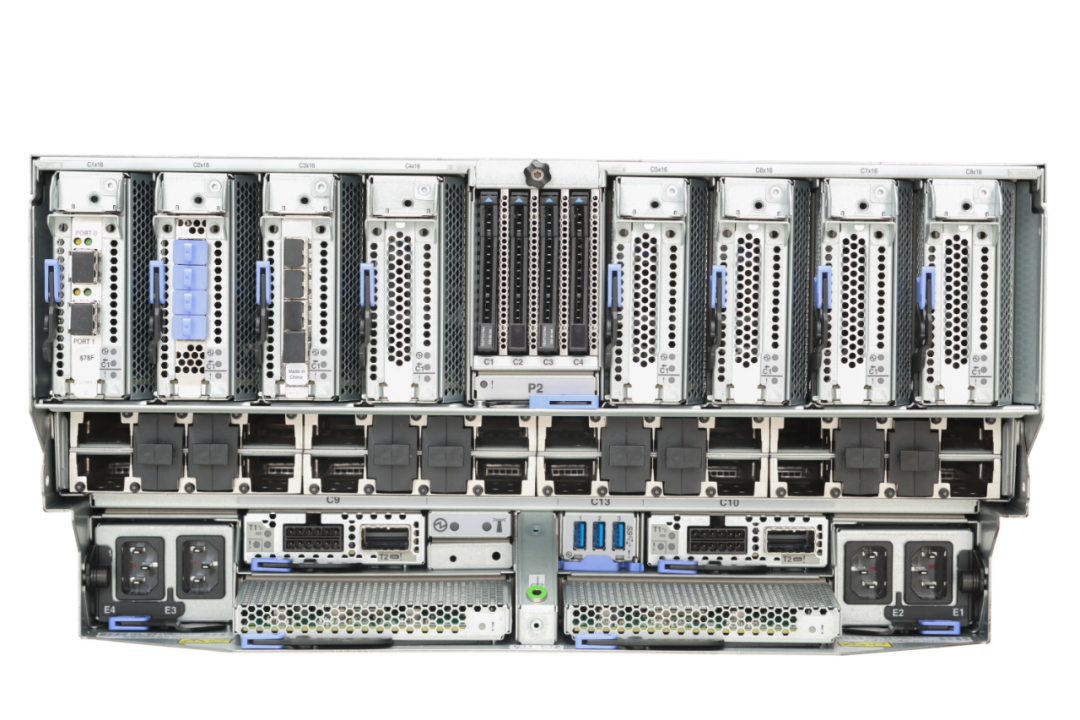

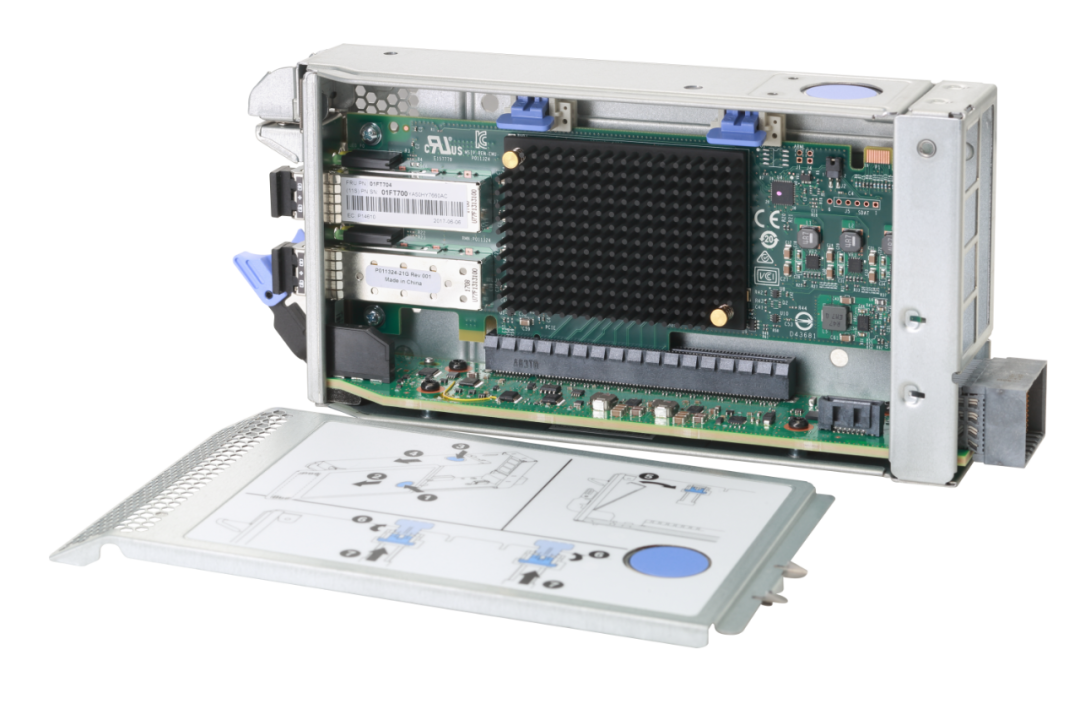

支持热插拔的PCIe扩展模组加大地提升了浪潮K1 Power E980服务器的扩展能力，每个计算节点上的8个PCIe模组均可以连接I/O扩展箱或者PCIe设备，或者支持缓存一致性的CAPI2.0设备，同时这些PCIe模组均支持在线维护。

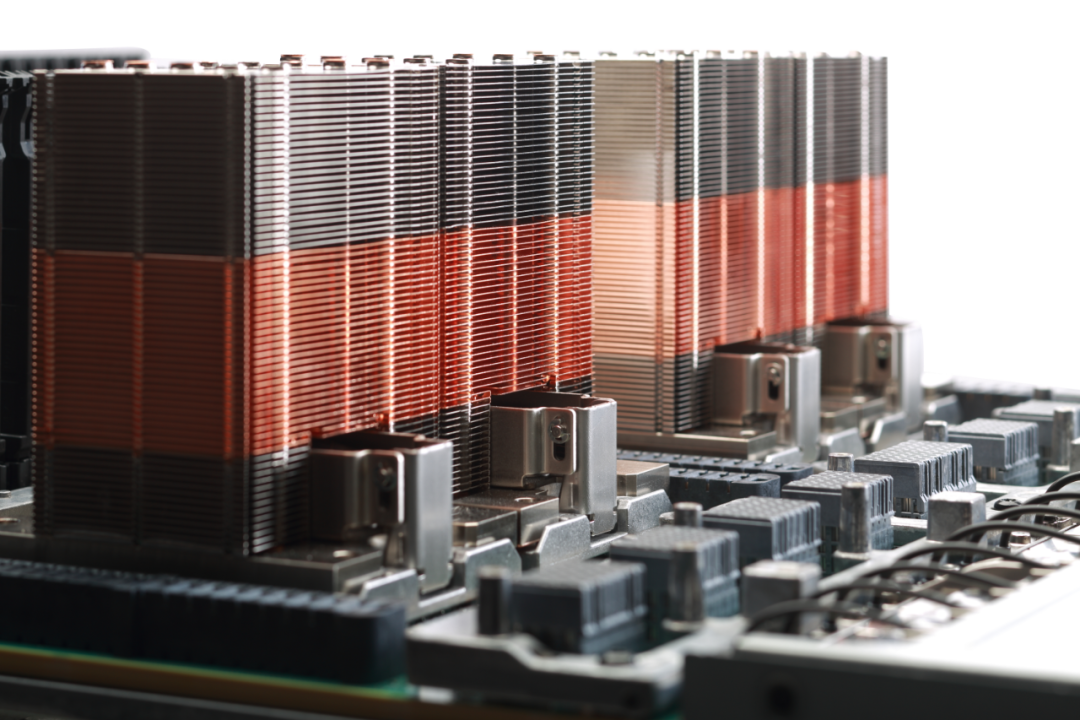

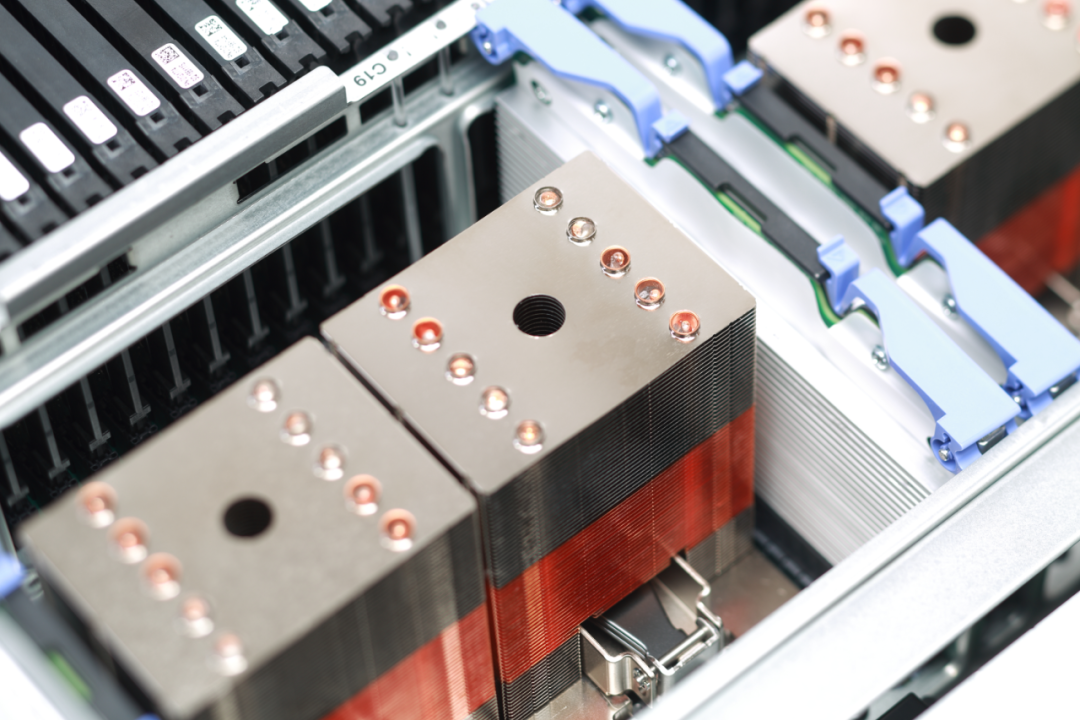

浪潮K1 Power E980使用的CPU散热器是经过大量结构散热仿真验证和可靠性测试验证并最终采用铜片与铝片结合的方式。该散热器可以支持高达300W功率CPU散热，使整个系统散热性能达到最优状态。底部加工精度高达0.05mm, 与CPU的贴合可以说是严丝合缝了，压合时整个Socket表面受力均匀，不影响信号质量。

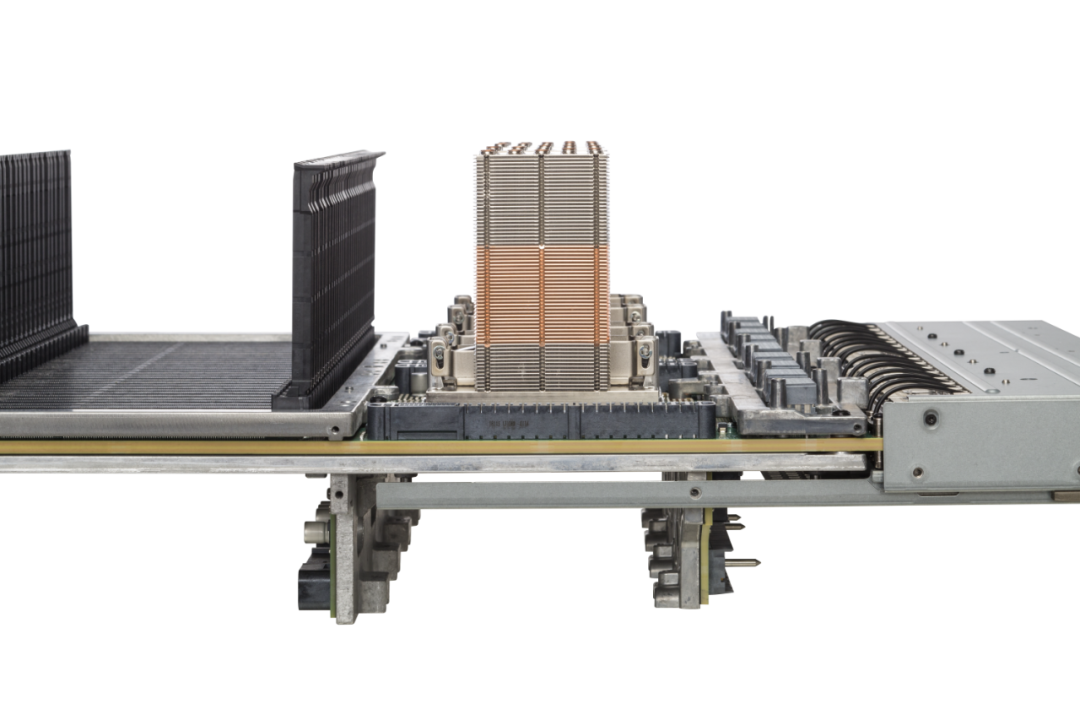

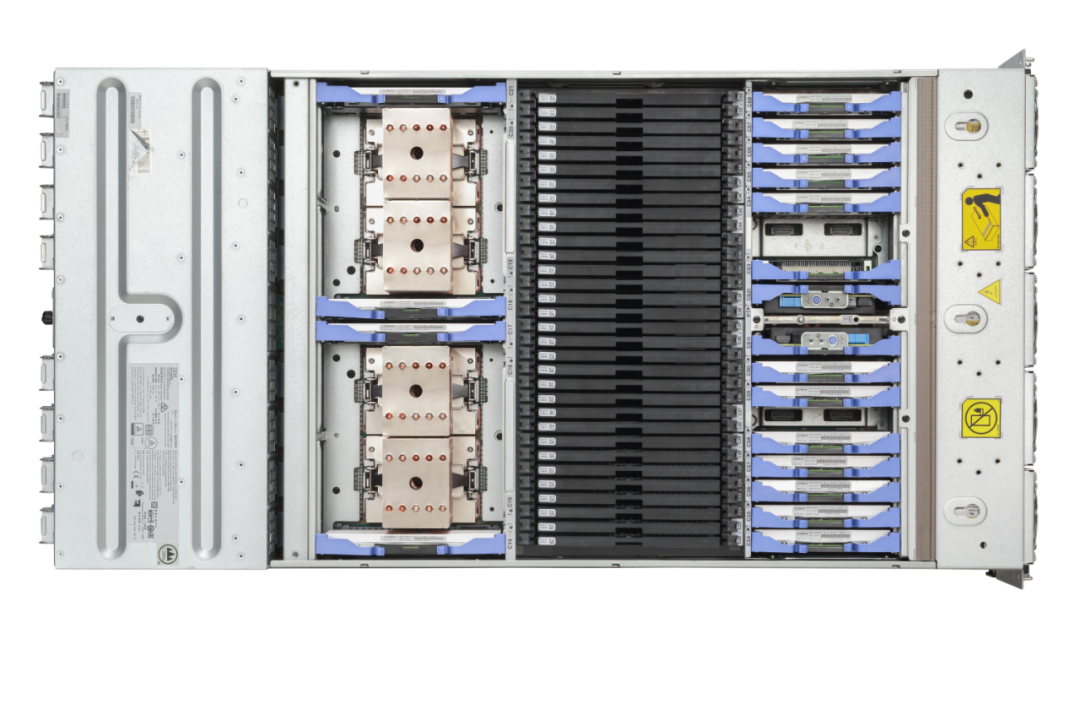

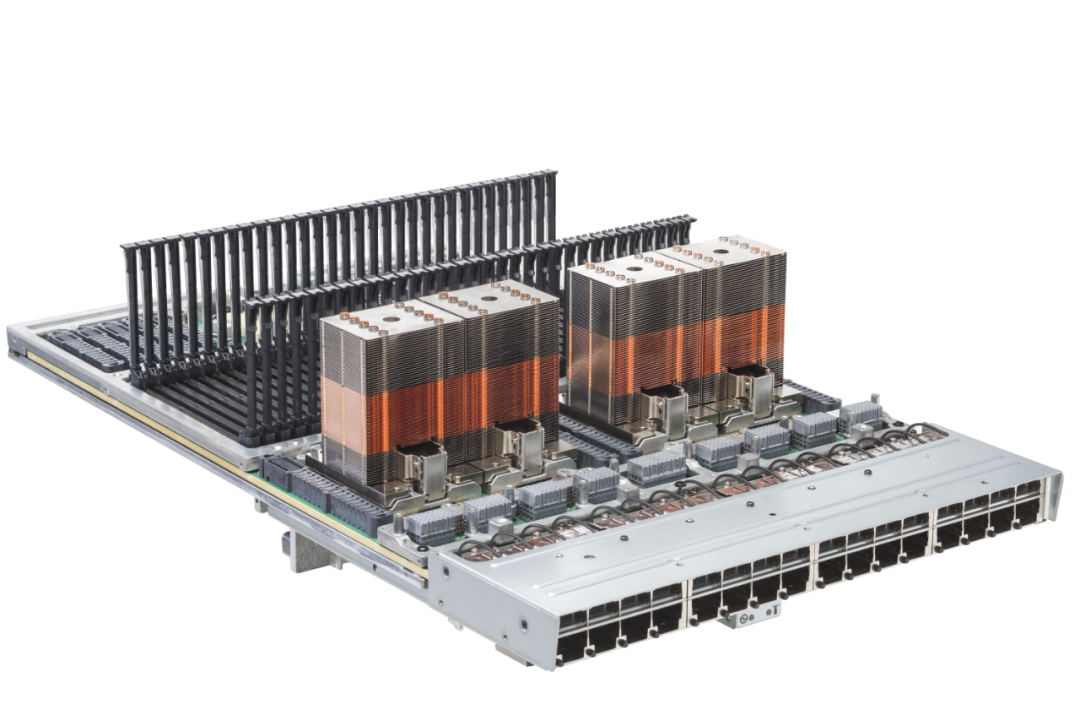

浪潮K1 Power E980服务器最值得一提的莫过于主板PCBA了。从上图不难看出，从板卡后端往前分别是节点连SMP连接器、PCIe连接器、CPU、内存、VRM及风扇，整体布局非常合理紧凑。浪潮K1 Power E980系统通过模块化设计最大程度简化主板设计，主板上主要放置连接器及阻容类器件等被动元件，提高主板使用寿命。

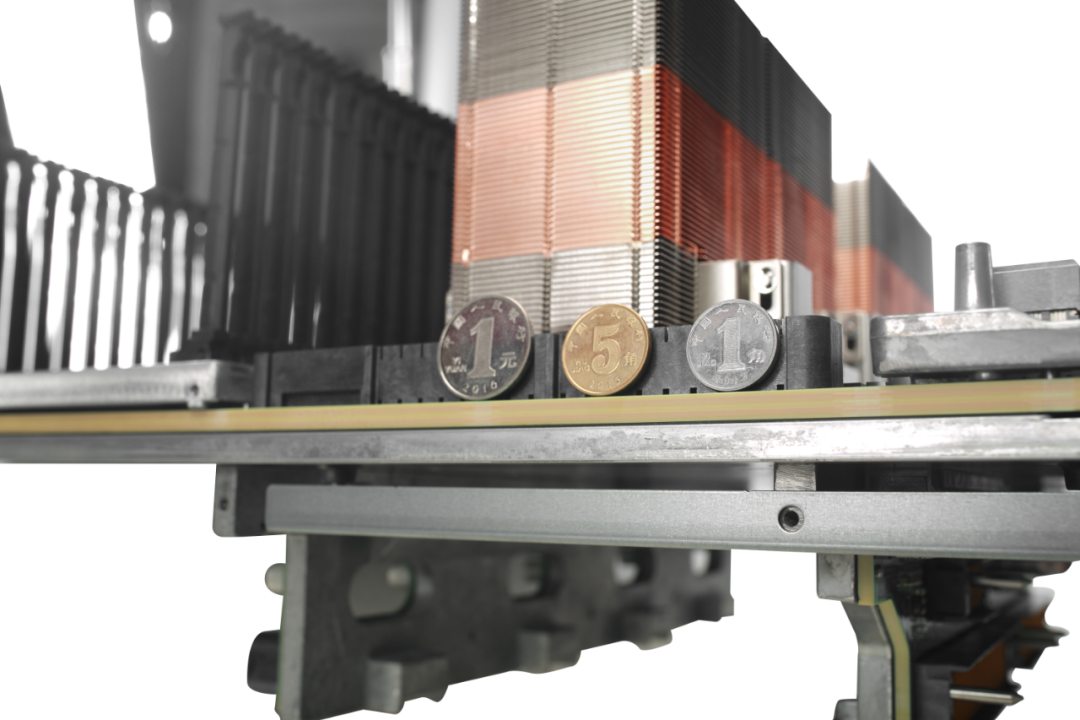

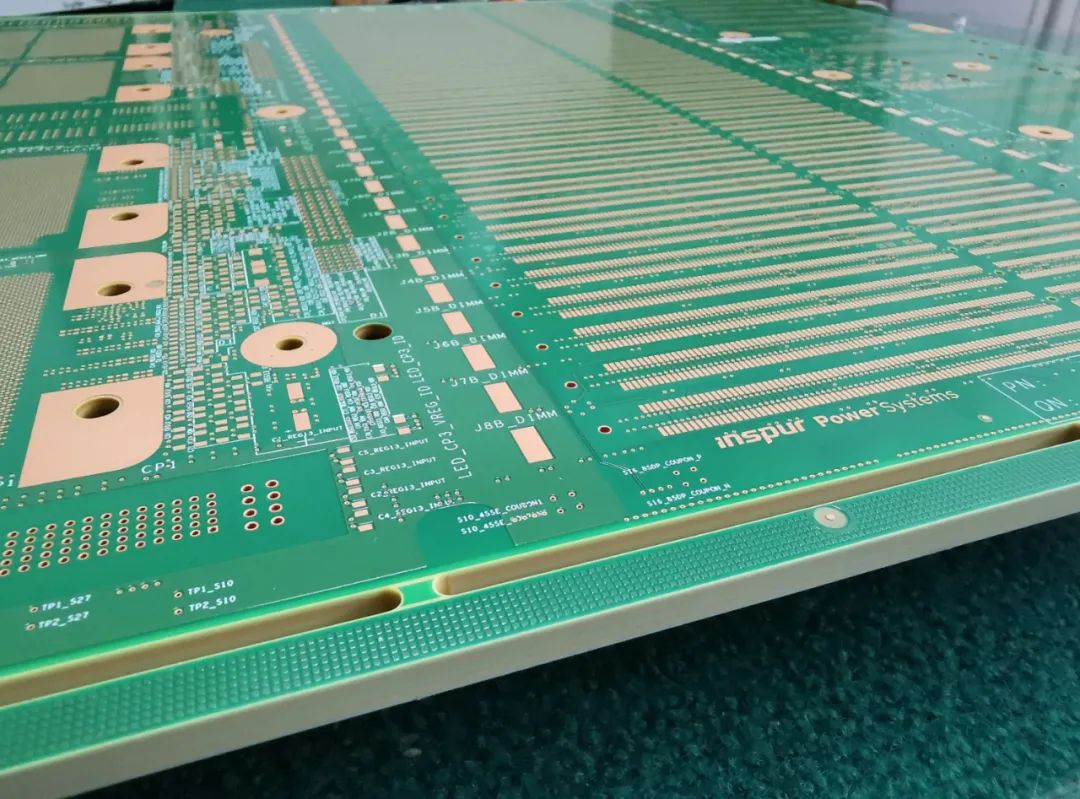

浪潮K1 Power E980服务器采用的PCB为40层，而其他平台主板PCB大多不超过18层，其厚度高达6mm，厚径比为惊人的22.3，而其他平台的板子厚度只有2.4mm。40层PCB的设计加工过程中也有很多黑科技，攻克了很多技术难点，详情请点击《浪潮K1 Power机型之PCB介绍》

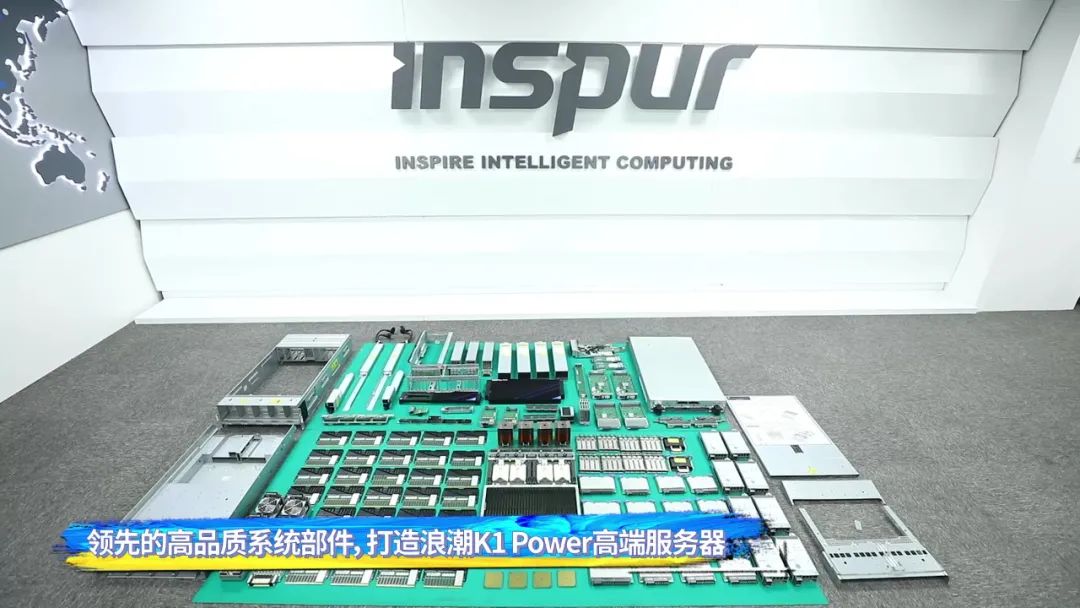

以上便是浪潮K1 Power E980服务器拆机后的所有模块。系统所有关键信号、关键部件及链路都是冗余设计或者备用设计，系统关键功能模块、部件、线缆支持在线维护设计，通过高品质的核心部件的高标准设计、制造及测试，选用高标准、长寿命的元器件和部件，以及严格要求生产、加工，打造出可靠性高于99.999%的高品质服务器。
