GPDB-内核特性-GP7动态分区裁剪

GPDB-内核特性-动态分区裁剪

上文我们介绍了，GP7中ORCA不再支持动态分区裁剪。那么他的动态分区裁剪效果又是怎么实现的呢？GP7除ORCA优化器外还有PG优化器，他的动态分区裁剪执行计划由PG优化器生成。

1、PartitionSelectorState结构

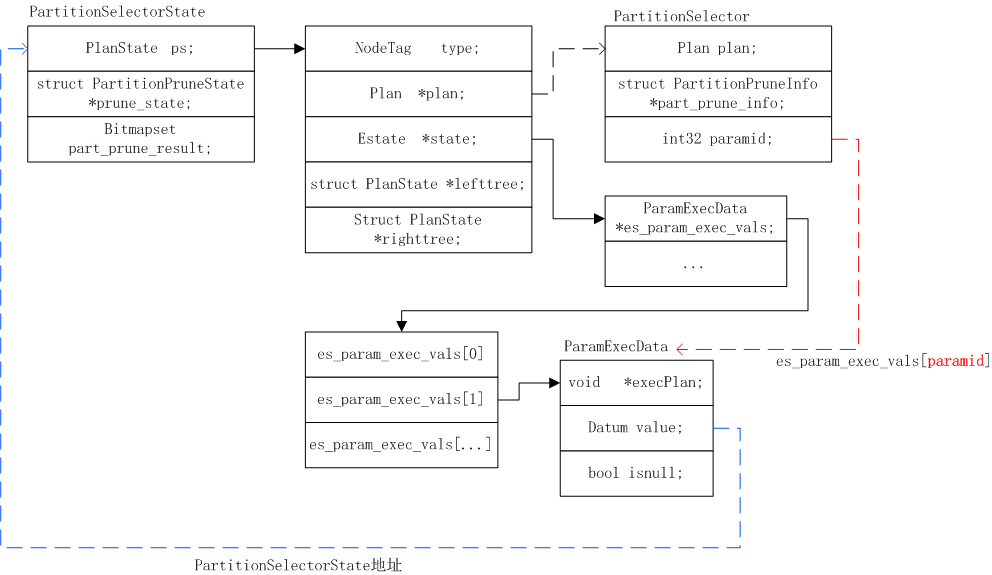

动态分区裁剪的算子为PartitionSelector，我们看下相关数据结构：

执行器执行过程中，使用PartitionSelectorState来描述相关执行信息。其中Bitmapset part_prune_result为裁剪后分区表，也就是Append算子需要执行的子执行计划。PlanState ps中Plan *plan其实是PartitionSelector，除了Plan结构外，还有paramid，用来表示es_param_exec_vals[]数组的索引，也就是指向该PartitionSelectorState的地址。

Estate *state为整个执行计划树所共享，所以Append节点也可以访问到es_param_exec_vals[]数组，得到对应的PartitionSelectorState。如此，Append节点就可以得到分区裁剪的结果part_prune_result,并据此来选择扫描对应分区。

2、PartitionSelector算子

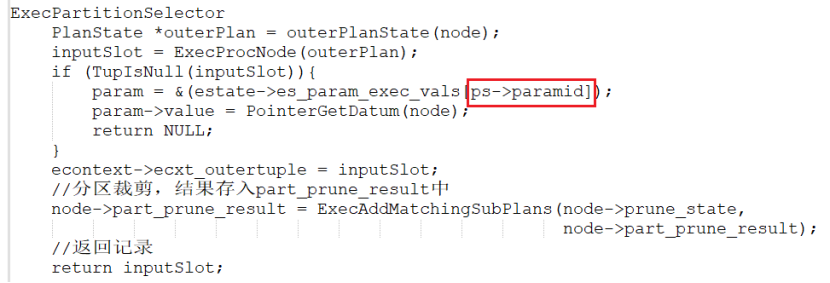

PartitionSelector算子扫描子节点，然后执行ExecAddMatchingSubPlans进行分区裁剪，裁剪结果存入part_prune_result bitmap中。扫描完后，会将PartitionSelector算子的PartitionSelectorState地址保存到es_param_exec_vals[ps->paramid]数组。

这就需要分析ps->paramid和Append的join_prune_paramids链表是怎么对应的。

3、Append算子

Estate*state::es_param_exec_vals[]是一个数组，而Append节点是如何定位到分区裁剪的PartitionSelectorState位于哪个数组中呢？也就是Append节点执行时，如何选择哪个子分区去执行呢？

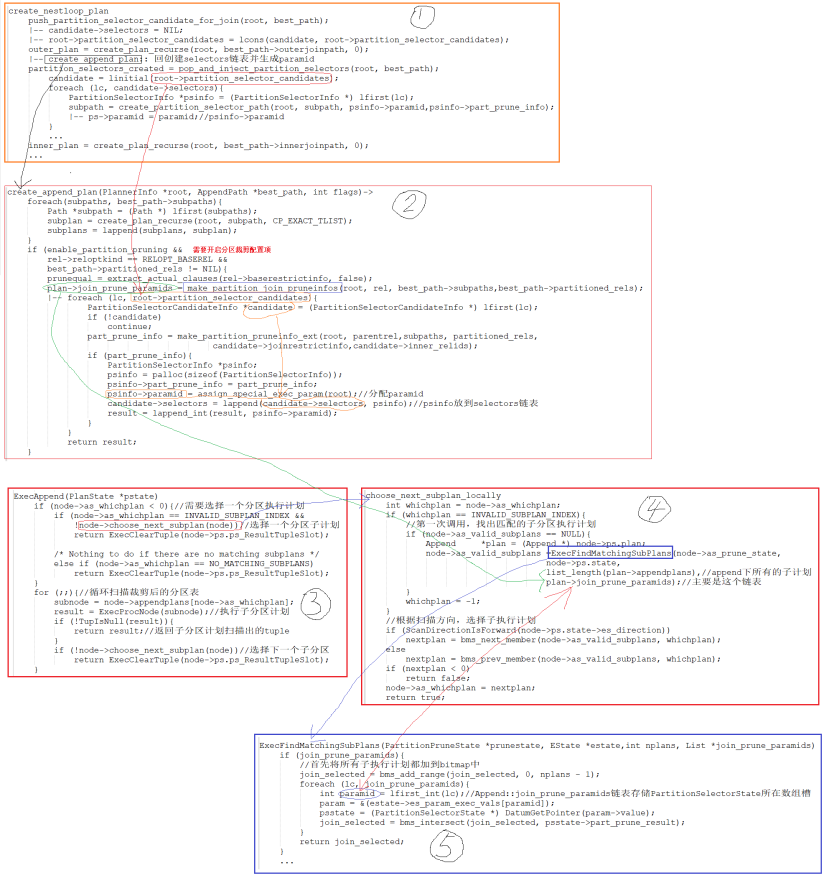

1）看下上图第3步，ExecAppend首先通过node->choose_next_subplan选择一个子分区计划去执行

2）然后进入循环，扫描各个裁剪后的分区表，返回扫描到的tuple。

3）第4步，choose_next_subplan_locally函数完成找出匹配的分区子计划，由函数ExecFindMatchingSubPlans函数完成。主要看其入参：plan->join_prune_pramids。

4）第5步，ExecFindMatchingSubPlans函数从plan->join_prune_paramids链表中拿到paramid值，此值作为数组索引，取到estate->es_param_exec_vals[paramid]。该值的value是个Datum类型，即PartitionSelectorState的地址。PartitionSelector算子会将动态裁剪后的分区序号放入part_prune_result中，据此可以在Append节点中获取到PartitionSelector算子的结果。

5）现在需要聚焦plan->join_prune_paramids链表是怎么存储PartitionSelector算子地址的。

6）第1步，create_nestloop_plan函数：push_partition_selector_candidate_for_join函数将candidate->selectors初始化NULL，需要继续分析下面的函数。create_plan_recurse会调用create_append_plan初始化Append计划节点。

7）第2步，create_append_plan函数：root->partition_selector_candidates链表 --> root->partition_selector_candidates->selectors：：psinfo放到该selectors链表（psinfo->paramid即分配的paramid）

8）返回第1步，create_append_plan执行完后，从root->partition_selector_candidates中取出psinfo，调用create_partition_selector_path创建PartitionSelector算子的Plan路径，psinfo的paramid会保存到PartitionSelector的paramid中。

9）第1步，执行完outerjoinpath的Plan创建，接着递归调用create_plan_recurse对innerjoinpath创建Plan，此时会调用create_partition_selector_plan创建其Plan：

将PartitionSelectorPath中的paramid赋值给ParitionSelector的paramid。这样ParitionSelector的paramid来自PartitionSelectorPath中的paramid，PartitionSelectorPath中的paramid来自root->partition_selector_candidates链表中的selectors链表（selectors链表的ParitionSelectorInfo中包含分配的paramid），ParitionSelectorInfo的paramid来自create_append_plan函数分配，并将其保存到root->partition_selector_candidates链表中的selectors链表。

4、总结

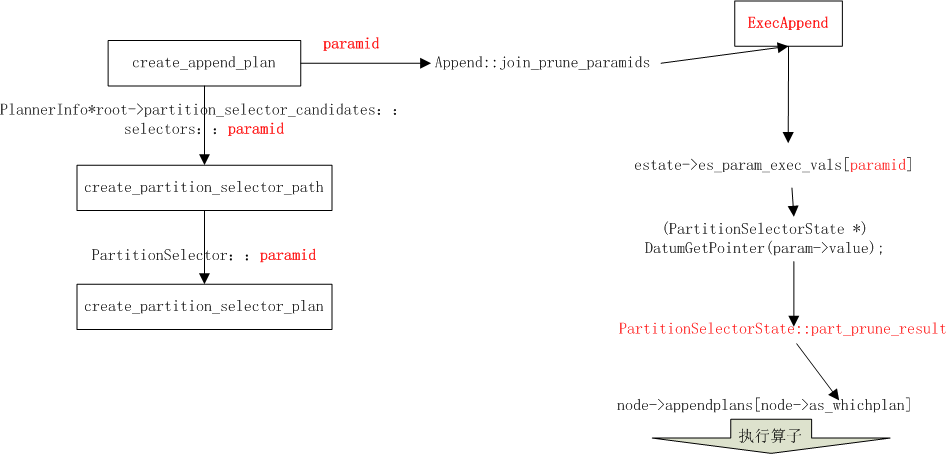

create_append_plan分配paramid，将其赋值给PartitionSelector的paramid；并将其放到Append的join_prune_paramids链表。PartitionSelector算子将分区表裁剪的结果放到part_prune_result中，并将其PartitionSelectorState的地址存入estate->es_param_exec_vals[paramid]数组。Append算子执行时，根据join_prune_paramids中的paramid获取estate->es_param_exec_vals[paramid]，从而得到PartitionSelectorState，继而得到分区裁剪结果part_prune_result。由此，选择appendplans[]数组中的子计划执行。这样就完成了分区裁剪，仅扫描满足条件的子分区。
