patroni+consul+pgbouncer+consul-template+keepalived的postgresql数据库高可用架构

原创阿布 2022-04-26

2917

1，组件介绍：

1.1 patroni：

Patroni是一个模板，您可以使用Python创建自己的定制化、高可用性解决方案，并为最大的可访问性提供分布式配置存储，如ZooKeeper、etcd、Consul或Kubernetes。Patroni 起源于Compose项目Governor的一个分支，包括许多新功能。patroni在数据中心或其他任何地方快速部署 HA PostgreSQL中成为非常有用的工具。

1.2 consul

consul就是提供服务发现的工具。consul是分布式的、高可用、横向扩展的。consul提供的一些关键特性：
service discovery： consul通过DNS或者HTTP接口使服务注册和服务发现变的很容易，一些外部服务，例如saas提供的也可以一样注册。
health checking： 健康检测使consul可以快速的告警在集群中的操作。和服务发现的集成，可以防止服务转发到故障的服务上面。
key/value storage： 一个用来存储动态配置的系统。提供简单的HTTP接口，可以在任何地方操作。
multi-datacenter（多数据中心）：无需复杂的配置，即可支持任意数量的区域。

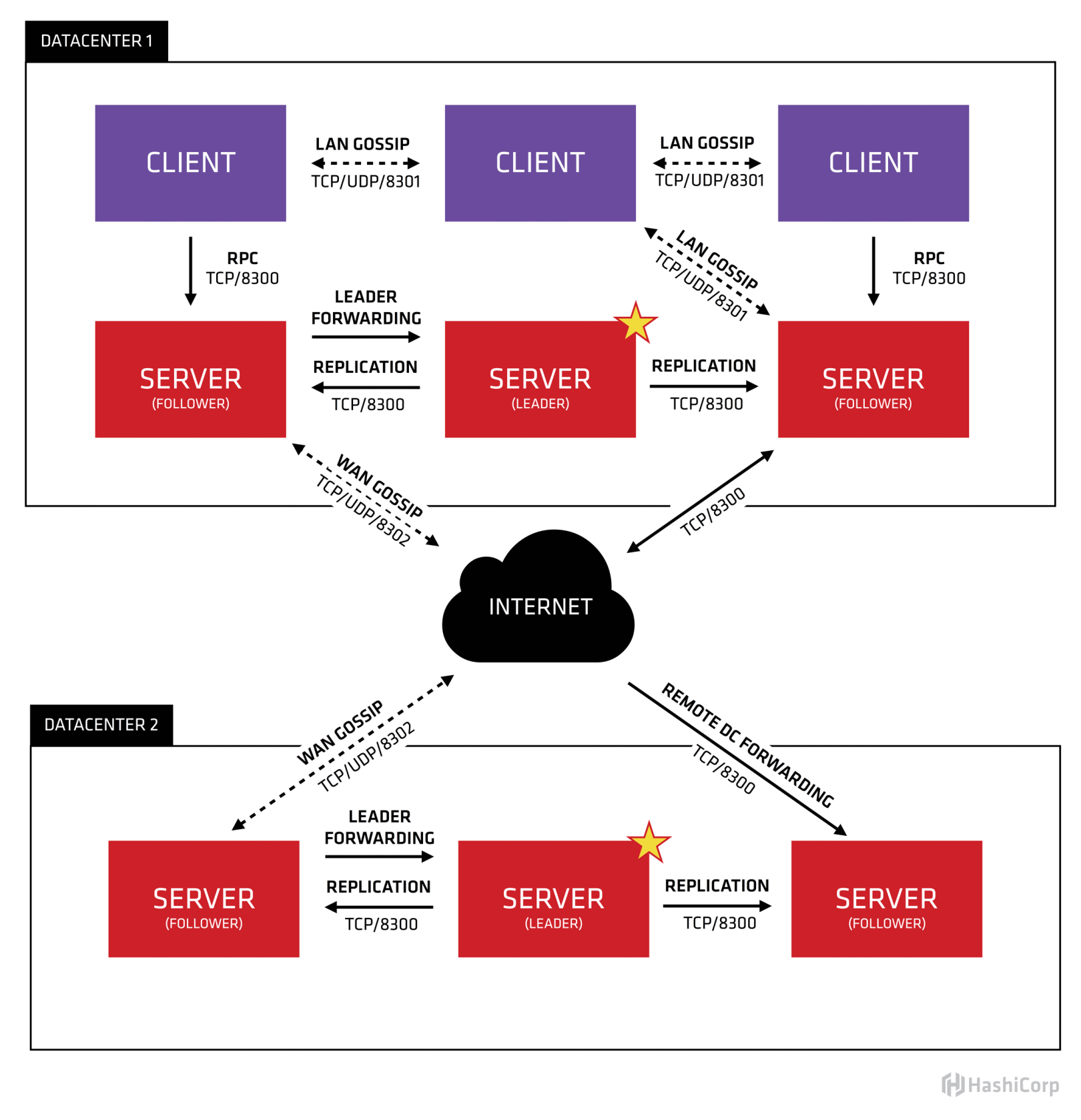

上图来自于consul官方文档
我们只看数据中心1，可以看出consul的集群是由N个SERVER，加上M个CLIENT组成的。而不管是SERVER还是CLIENT，都是consul的一个节点，所有的服务都可以注册到这些节点上，正是通过这些节点实现服务注册信息的共享。

CLIENT
CLIENT表示consul的client模式，就是客户端模式。是consul节点的一种模式，这种模式下，所有注册到当前节点的服务会被转发到SERVER，本身是不持久化这些信息。

SERVER
SERVER表示consul的server模式，表明这个consul是个server，这种模式下，功能和CLIENT都一样，唯一不同的是，它会把所有的信息持久化的本地，这样遇到故障，信息是可以被保留的。

SERVER-LEADER
中间那个SERVER下面有LEADER的字眼，表明这个SERVER是它们的老大，它和其它SERVER不一样的一点是，它需要负责同步注册的信息给其它的SERVER，同时也要负责各个节点的健康监测。

其它信息其它信息包括它们之间的通信方式，还有一些协议信息，算法。它们是用于保证节点之间的数据同步，实时性要求等等一系列集群问题的解决。可以参考官方文档。

1.3 consul-template

consul-template 是 Consul 的一个守护程序，使用 consul-template 可以方便快速的实现对 Consul Key/Value 存储系统的访问，可以从 KV 系统中读取数据、监视变动、同步本地文件；

consul-template 的特点

智能发现： 一旦开始运行 consul-template ，consul-template 将会自动的发现 Consul 中的 Key/Value 变更，并自动更新到本地模板文件。（—这个特点是我们在这个架构中使用的最显著的一个特点）。

重复过滤： consul-template 内部可以跨实例对数据进行重复筛选，多个 consul-template 实例进行选举，确定只有一个 consul-template 执行 KV 查询，然后将结果同步到其它 consul-template 实例，在命令行中使用 -dedup 标记或者在配置文件中配置“deduplicate” 来启用重复过滤功能。

快速使用： 支持命令行和配置文件，有多种方法可以运行Consul Template，但最常见的模式是将Consul Template作为系统服务运行。

Dry Mode： 在Dry模式，Consul-Template会将结果呈现在STDOUT，操作员可以检查输出是否正常，以决定更换模板是否安全

1.4 pgbouncer

pgbouncer 是 PostgreSQL 的轻量的连接池，支持三种模式。

Session pooling/会话连接池
最礼貌的方法。在客户端连接的时候，在它的连接生命期内，会给它赋予一个服务器连接。在客户端断开的时候，服务器连接会放回到连接池中。

Transaction pooling/事务连接池
服务器连接只有在一个事务里的时候才赋予客户端。在 PgBouncer 注意到事务结束的时候，服务器将会放回连接池中。这是一个 hack，因为它打破了应用对后段连接的看法。只有在应用配合这样的使用模式，没有使用会破坏这种使用模式的时候才能用这个连接方式。参阅下标获取会破坏这种模式的特性。

Statement pooling/语句连接池
最激进的模式。这是事务连接池的一个扭曲的变种 - 不允许多语句的事务。这就意味着是在客户端强制“autocomit”模式，主要是给 PL/Proxy 用的。

1.5 keepalived

1—是什么
keepalived是集群管理中保证集群高可用的一个服务软件，其功能类似于heartbeat，用来防止单点故障。

2—原理
keepalived是以VRRP协议为实现基础的，VRRP全称Virtual Router Redundancy Protocol，即虚拟路由冗余协议。
keepalived主要有三个模块，分别是core、check和vrrp。core模块为keepalived的核心，负责主进程的启动、维护以及全局配置文件的加载和解析。check负责健康检查，包括常见的各种检查方式。vrrp模块是来实现VRRP协议的。

2，部署配置安装

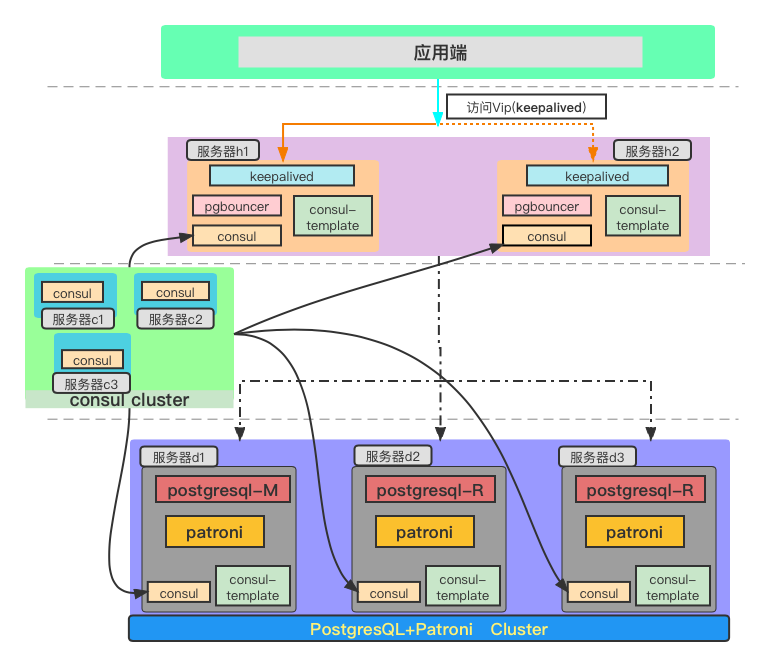

2.0 高可用部署架构图：

使用感受：部署部件较多，较为麻烦，但是使用便捷

2.1 环境介绍：

Ubuntu Server 20.04 LTS 64位
机器：
192.168.2.10（主）
192.168.2.12
192.168.2.2
pg版本：12.10

设置hostname：
hostname pg1/2/3
/etc/hostname 里面设置为pg1\pg2\pg3
然后在每个/etc/hosts里面加入：
192.168.2.10 pg1
192.168.2.2 pg2
192.168.2.12 pg3

搭建postgresql主从集群，2.10为主，过程略
（注意点：需要在pg_hba.conf文件中加入从库的replication权限和访问postgres数据库的权限：

host all all 192.168.2.1/24 md5
host replication all 192.168.2.1/24 md5
复制

）

2.2 consul下载安装

cd /usr/local/src
wget https://releases.hashicorp.com/consul/1.11.5/consul_1.11.5_linux_amd64.zip
cp consul /usr/sbin/

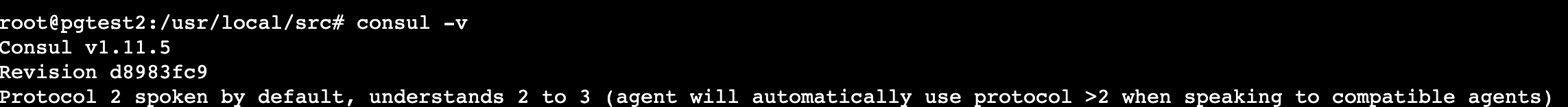

consul -v ##查看版本信息
复制

2.3 创建目录

mkdir /etc/consul.d
mkdir /data/consul
mkdir /data/consul_log
mkdir -p /data/patroni/log
chown postgres:postgres /data/ -R
复制

2.4 逐个节点切换postgres用户启动consul

nohup consul agent -server -bootstrap-expect=3 -data-dir=/data/consul -node=192.168.2.10 -bind=192.168.2.10 -enable-script-checks=true -config-dir=/etc/consul.d -rejoin -ui -log-file=/data/consul_log/ -client=0.0.0.0 &
nohup consul agent -server -bootstrap-expect=3 -data-dir=/data/consul -node=192.168.2.12 -bind=192.168.2.12 -enable-script-checks=true -config-dir=/etc/consul.d -rejoin -ui -log-file=/data/consul_log/ -client=0.0.0.0 &
nohup consul agent -server -bootstrap-expect=3 -data-dir=/data/consul -node=192.168.2.2 -bind=192.168.2.2 -enable-script-checks=true -config-dir=/etc/consul.d -rejoin -ui -log-file=/data/consul_log/ -client=0.0.0.0 &
复制

2.5 其他节点切换postgres用户加入主节点：

consul join 192.168.2.10
Successfully joined cluster by contacting 1 nodes.
复制

2.6 查看集群成员：

consul members
Node Address Status Type Build Protocol DC Partition Segment
192.168.2.10 192.168.2.10:8301 alive server 1.11.5 2 dc1 default <all>
192.168.2.12 192.168.2.12:8301 alive server 1.11.5 2 dc1 default <all>
192.168.2.2 192.168.2.2:8301 alive server 1.11.5 2 dc1 default <all>
复制

2.7 安装配置patroni：

（如果是centos 7之类的系统需要安装python 3）

cd /usr/local/src
wget https://github.com/zalando/patroni/archive/refs/heads/master.zip
unzip master.zip
cd /usr/local/src/patroni-master
apt-get install python3-psycopg2
pip install patroni[consul]
复制

2.8 配置patroni

将模板cp过来：

cp /usr/local/src/patroni-master/postgres2.yml /data/patroni/patroni-config.yml
su - postgres
echo ‘192.168.2.2:5432:*:replica:qwe123’> /home/postgres/.pgpass
chmod 0600 /home/postgres/.pgpass
复制

主库配置更改/data/patroni/patroni-config.yml
（备注：wal_keep_segments: 500 在pg<=V12中 ; wal_keep_size:8GB 在pg>V13中）设置：

scope: pgtestha
namespace: /data/patroni/service/
name: pg2

log:
level: INFO
traceback_level: ERROR
dir: /data/patroni/log/
file_num: 10
file_size: 104857600

restapi:
  listen: 192.168.2.10:8010
  connect_address: 192.168.2.10:8010

consul:
  host: 192.168.2.10:8500

bootstrap:
  dcs:
   ttl: 30
   loop_wait: 10
   retry_timeout: 10
   maximum_lag_on_failover: 1048576
   postgresql:
     use_pg_rewind: true
     use_slots: true
     parameters:
     wal_level: replica
     hot_standby: “on”
     max_connections: 3000
     max_worker_processes: 2
     wal_keep_segments: 500
     max_wal_senders: 10
     max_replication_slots: 10
     max_prepared_transactions: 0
     max_locks_per_transaction: 64
     wal_log_hints: “on”
     track_commit_timestamp: “off”
     archive_mode: “on”
     listen_addresses: “*”
     port: 5432
     log_directory: “on”
     log_statement: “mod”
     log_directory: “/data/pg_log”
     log_destination: “csvlog”
     log_filename: “pg-%d.log”
     log_rotation_size: “500MB”
     archive_command: mkdir -p /data/pg_archive/ && test ! -f /data/pg_archive/%f && cp %p /data/pg_archive/%f
     recovery_conf:
     restore_command: cp /data/pg_archive/%f %p

######Some additional users users which needs to be created after initializing new cluster
  users:
    admin:
    password: admin%
    options:
      - createrole
      - createdb
postgresql:
  listen: 0.0.0.0:5432
  connect_address: 192.168.2.10:5432
  data_dir: /data/pg_data
  pgpass: /home/postgres/.pgpass
  bin_dir: /usr/local/pgsql/bin/
  config_dir: /data/pg_data

####### pgpass: /tmp/pgpass2
authentication:
  replication:
    username: replica
    password: qwe123
  superuser:
    username: postgres
    password: qwe123
  rewind: # Has no effect on postgres 10 and lower
    username: postgres
    password: qwe123
  parameters:
    unix_socket_directories: ‘/tmp’

tags:
  nofailover: false
  noloadbalance: false
  clonefrom: false
  nosync: false
复制

从库192.168.2.2 :

scope: pgtestha
namespace: /data/patroni/service/
name: pg2

log:
level: INFO
traceback_level: ERROR
dir: /data/patroni/log/
file_num: 10
file_size: 104857600

restapi:
  listen: 192.168.2.2:8010
  connect_address: 192.168.2.2:8010

consul:
  host: 192.168.2.10:8500

bootstrap:
  dcs:
   ttl: 30
   loop_wait: 10
   retry_timeout: 10
   maximum_lag_on_failover: 1048576
   postgresql:
     use_pg_rewind: true
     use_slots: true
     parameters:
     wal_level: replica
     hot_standby: “on”
     max_connections: 3000
     max_worker_processes: 2
     wal_keep_segments: 500
     max_wal_senders: 10
     max_replication_slots: 10
     max_prepared_transactions: 0
     max_locks_per_transaction: 64
     wal_log_hints: “on”
     track_commit_timestamp: “off”
     archive_mode: “on”
     listen_addresses: “*”
     port: 5432
     log_directory: “on”
     log_statement: “mod”
     log_directory: “/data/pg_log”
     log_destination: “csvlog”
     log_filename: “pg-%d.log”
     log_rotation_size: “500MB”
     archive_command: mkdir -p /data/pg_archive/ && test ! -f /data/pg_archive/%f && cp %p /data/pg_archive/%f
     recovery_conf:
     restore_command: cp /data/pg_archive/%f %p

######Some additional users users which needs to be created after initializing new cluster
  users:
    admin:
    password: admin%
    options:
      - createrole
      - createdb
postgresql:
  listen: 0.0.0.0:5432
  connect_address: 192.168.2.2:5432
  data_dir: /data/pg_data
  pgpass: /home/postgres/.pgpass
  bin_dir: /usr/local/pgsql/bin/
  config_dir: /data/pg_data

####### pgpass: /tmp/pgpass2
authentication:
  replication:
    username: replica
    password: qwe123
  superuser:
    username: postgres
    password: qwe123
  rewind: # Has no effect on postgres 10 and lower
    username: postgres
    password: qwe123
  parameters:
    unix_socket_directories: ‘/tmp’

tags:
  nofailover: false
  noloadbalance: false
  clonefrom: false
  nosync: false
复制

从库192.168.2.12 配置文件设置：

scope: pgtestha
namespace: /data/patroni/service/
name: pg2

log:
level: INFO
traceback_level: ERROR
dir: /data/patroni/log/
file_num: 10
file_size: 104857600

restapi:
  listen: 192.168.2.12:8010
  connect_address: 192.168.2.12:8010

consul:
  host: 192.168.2.10:8500

bootstrap:
  dcs:
   ttl: 30
   loop_wait: 10
   retry_timeout: 10
   maximum_lag_on_failover: 1048576
   postgresql:
     use_pg_rewind: true
     use_slots: true
     parameters:
     wal_level: replica
     hot_standby: “on”
     max_connections: 3000
     max_worker_processes: 2
     wal_keep_segments: 500
     max_wal_senders: 10
     max_replication_slots: 10
     max_prepared_transactions: 0
     max_locks_per_transaction: 64
     wal_log_hints: “on”
     track_commit_timestamp: “off”
     archive_mode: “on”
     listen_addresses: “*”
     port: 5432
     log_directory: “on”
     log_statement: “mod”
     log_directory: “/data/pg_log”
     log_destination: “csvlog”
     log_filename: “pg-%d.log”
     log_rotation_size: “500MB”
     archive_command: mkdir -p /data/pg_archive/ && test ! -f /data/pg_archive/%f && cp %p /data/pg_archive/%f
     recovery_conf:
     restore_command: cp /data/pg_archive/%f %p

######Some additional users users which needs to be created after initializing new cluster
  users:
    admin:
    password: admin%
    options:
      - createrole
      - createdb
postgresql:
  listen: 0.0.0.0:5432
  connect_address: 192.168.2.12:5432
  data_dir: /data/pg_data
  pgpass: /home/postgres/.pgpass
  bin_dir: /usr/local/pgsql/bin/
  config_dir: /data/pg_data

####### pgpass: /tmp/pgpass2
authentication:
  replication:
    username: replica
    password: qwe123
  superuser:
    username: postgres
    password: qwe123
  rewind: # Has no effect on postgres 10 and lower
    username: postgres
    password: qwe123
  parameters:
    unix_socket_directories: ‘/tmp’

tags:
  nofailover: false
  noloadbalance: false
  clonefrom: false
  nosync: false
复制

2.9 修改目录权限

chown -R postgres:postgres /data/
复制

2.10 切换postgres用户启动patroni：

nohup patroni /data/patroni/patroni-config.yml &

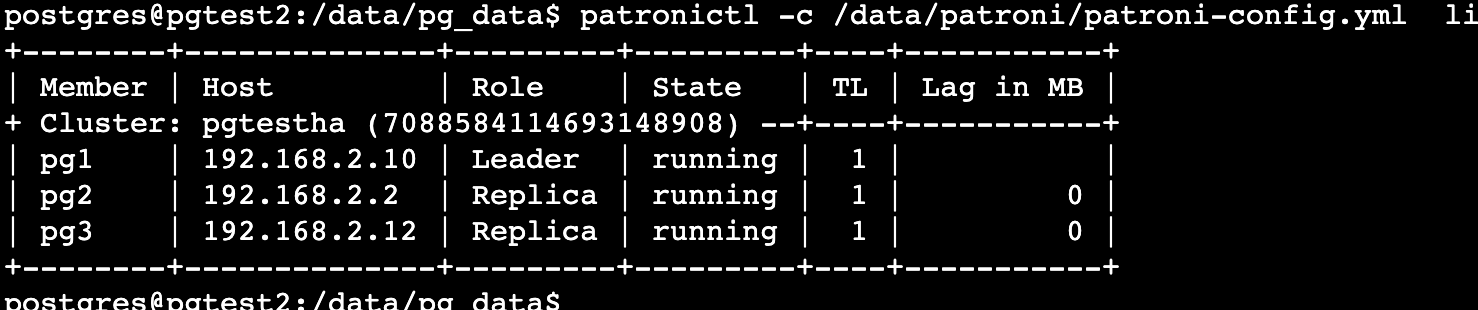

###查看patroni 下集群状态

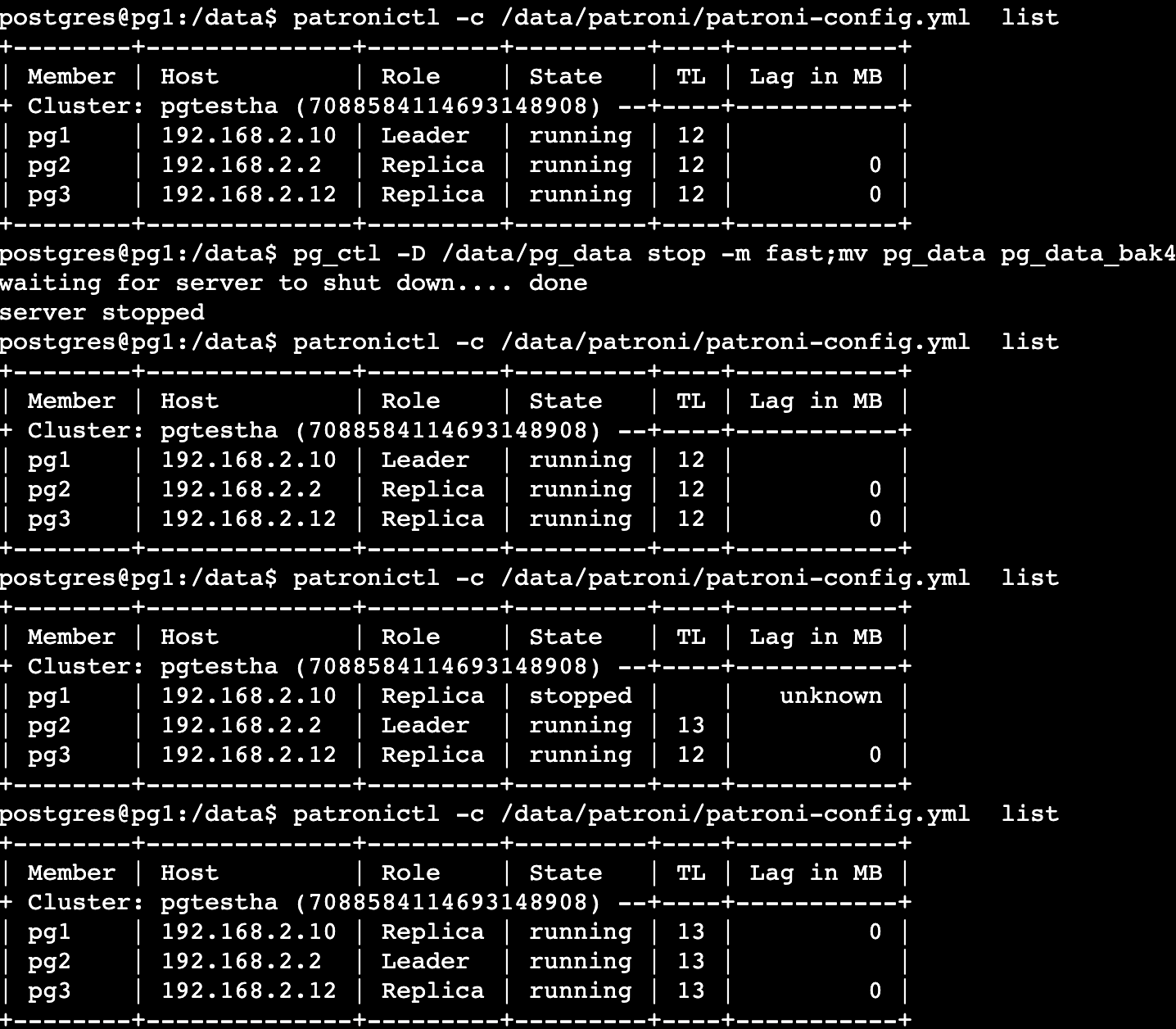

patronictl -c /data/patroni/patroni-config.yml list
复制

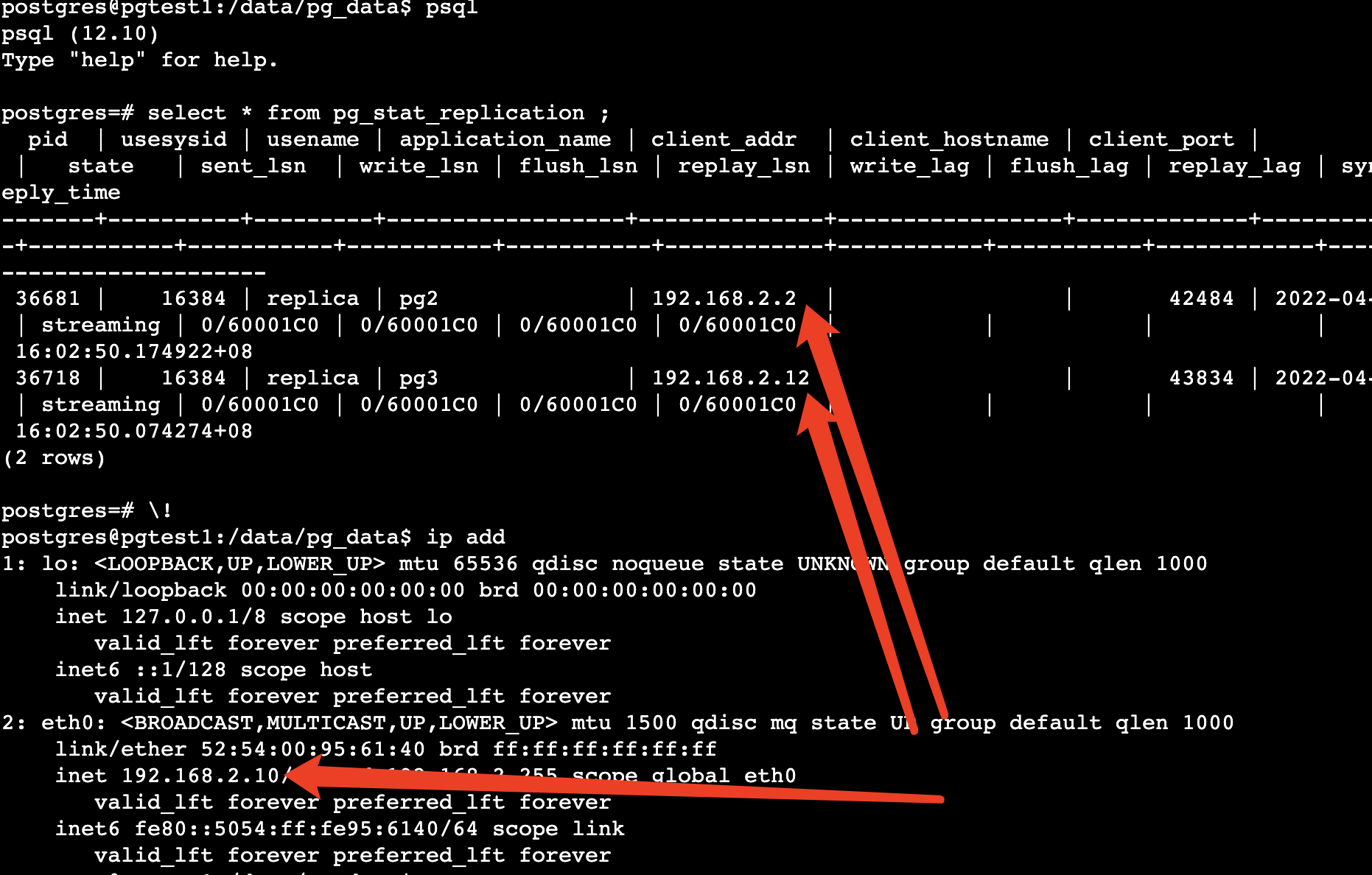

在主库2.10中查看主从情况：

查看相关配置：

patronictl -c /data/patroni/patroni-config.yml show-config
patronictl -c /data/patroni/patroni-config.yml edit-config
复制

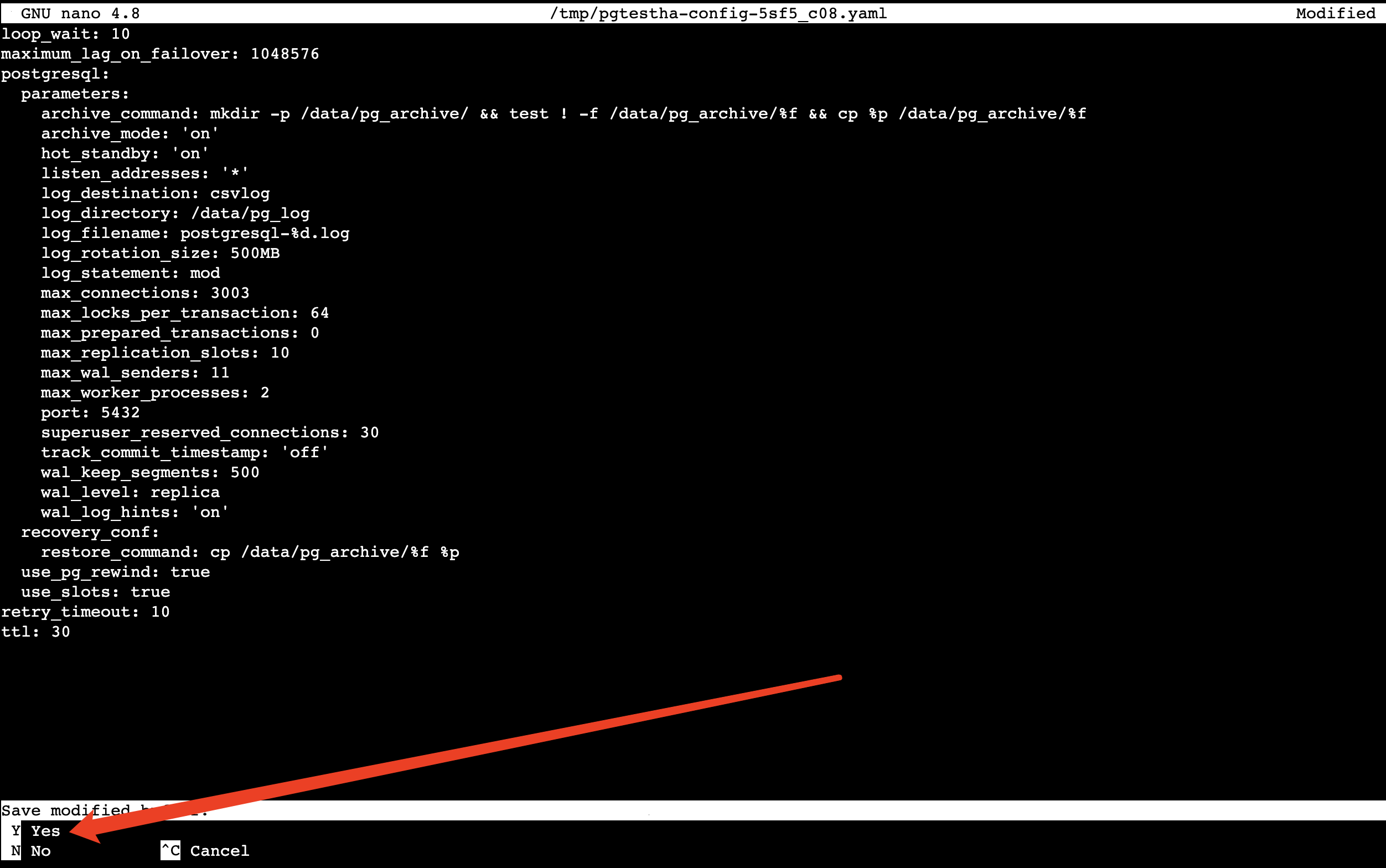

编辑配置文件的操作是在GUN nano界面操作，只能更新现的配置参数，可以新增无需重启的参数，不能新增需要重启的参数，并且通过该方式的参数会落地文件到数据库的配置文件postgresql.conf中。编辑完成之后ctrl+x保存，再输入y

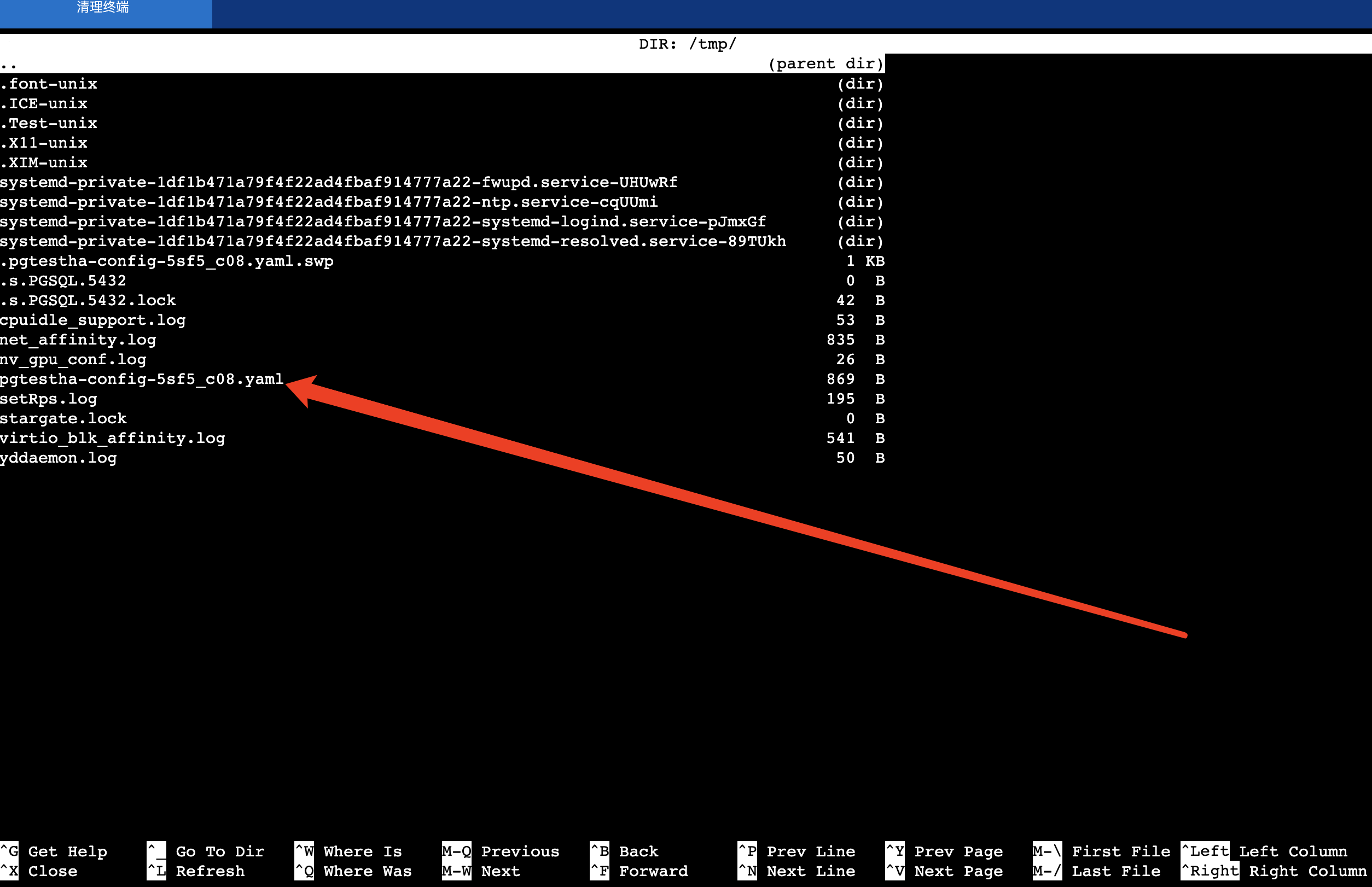

然后再ctrl+T保存到对应的文件（上图中间上面位置是文件名）

2.11 root下载安装pgbouncer：

cd /usr/local/src
apt-get install libevent*
wget https://github.com/openssl/openssl/archive/refs/heads/master.zip
unzip master.zip
cd openssl-master/
./config
make &&make install


wget https://www.pgbouncer.org/downloads/files/1.17.0/pgbouncer-1.17.0.tar.gz
tar -zxvf pgbouncer-1.17.0.tar.gz
cd pgbouncer-1.17.0/
./configure —prefix=/usr/local/
make && make install

######查看安装情况：
pgbouncer -V
#####如果有报错：
root@pgtest3:/usr/local/src/pgbouncer-1.17.0# pgbouncer -V
pgbouncer: error while loading shared libraries: libssl.so.3: cannot open shared object file: No such file or directory
####需要：
ln -s /usr/local/lib64/libssl.so.3 /usr/local/lib/libssl.so.3
ln -s /usr/local/lib64/libcrypto.so.3 /usr/local/lib/libcrypto.so.3
ldconfig
复制

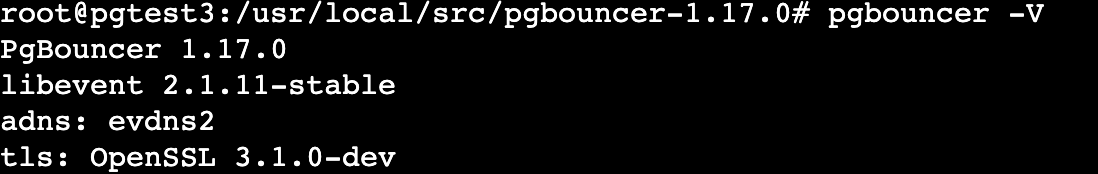

####最后检查安装情况，以及pgbouncer的版本信息：

2.12 切换到postgres用户下面

mkdir /data/pgbouncer/{log,etc,run} -p
cp /usr/local/src/pgbouncer-1.17.0/etc/pgbouncer.ini /data/pgbouncer/etc/

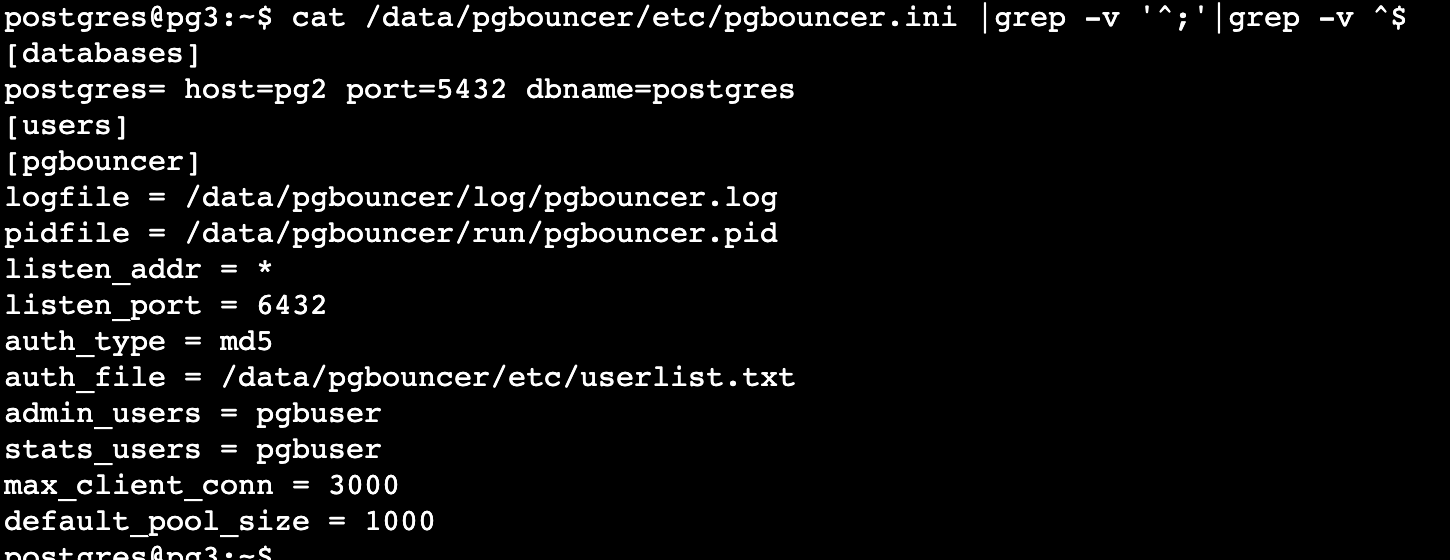

vim /data/pgbouncer/etc/pgbouncer.ini #更改相关配置
[databases]
postgres= host=192.168.2.12 port=5432 dbname=postgres
[users]
[pgbouncer]
logfile = /data/pgbouncer/log/pgbouncer.log
pidfile = /data/pgbouncer/run/pgbouncer.pid
listen_addr = *
listen_port = 6432
auth_type = md5

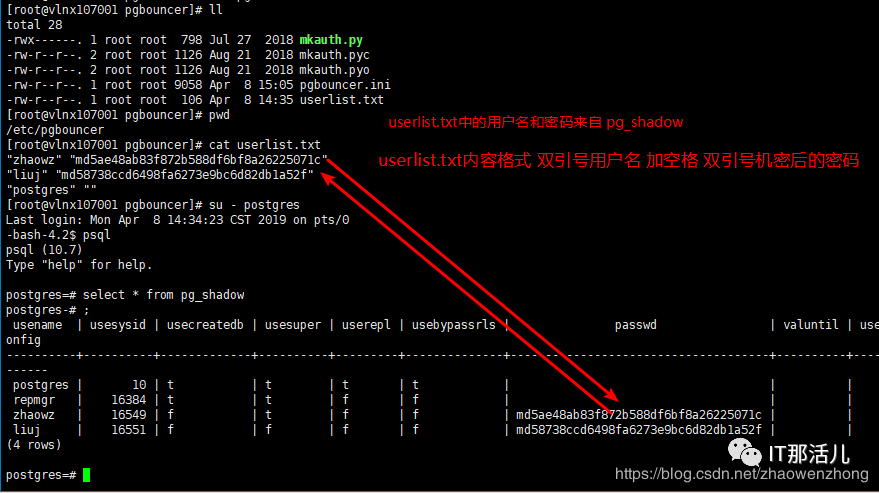

auth_file = /data/pgbouncer/etc/userlist.txt
admin_users = pgbuser #需要在auth_file 里面体现
stats_users = pgbuser #需要在auth_file 里面体现
max_client_conn = 3000
default_pool_size = 1000
复制

其中auth_file的内容会根据auth_type一起起作用：
auth_type和auth_file
这两个是pgbouncer用以完成客户端身份认证参数。auth_file中保存用户名和密码，根据验证方式(auth_type)的不同，auth_file的内容也有不同。
md5: 基于md5的密码验证，auth_file中需要有普通文本和md5值两种形式的密码;
crypt: 基于crypt的密码验证(man 3 crypt), auth_file必须包含文本密码;
plain: 明文验证方式;
trust: 不进行验证，但auth_file依然需要保存用户名;
any: 也不进行验证，而且auth_file中不需要保存用户名了。但此种方式需要在pg_template1中明确说明用户名进行真实数据库的登录。如: pg_template1 = host=127.0.0.1 user=exampleuser dbname=template1.否则会报错的。
需要说明的是：auth_file中的用户名、密码都必须使用双引号，否则还是报错。

例如：auth_type = md5，那么user.txt，需要同时包括明文和加密码后的账号密码：

“postgres” “123456”
“postgres” “md5a3556571e93b0d20722ba62be61e8c2d”
复制

这里第二行的账号和MD5密码，md5密码为”md5” + md5(password + username)
或者通过查询数据库中pg_authid获取

在数据库服务器上运行，生成的文件userlist.txt放至配置目录下。
还有一个需要重要提醒的是我们的auth_file文件中的username和password必须要用双引号括起来，否则会出问题

启动pgbouncer：

 pgbouncer -d /data/pgbouncer/etc/pgbouncer.ini
复制

2.13 下载使用consul-template：

mkdir /usr/local/src/consul-template
cd /usr/local/src/consul-template
wget https://releases.hashicorp.com/consul-template/0.29.0/consul-template_0.29.0_linux_amd64.zip
cp consul-template /usr/sbin/
![image.png](https://oss-emcsprod-public.modb.pro/image/editor/20220426-9bd359b3-e89e-49e9-9651-55b1669c469b.png)
创建/etc/systemd/system/pgbouncer.service文件,通过systemctl管理pgbouncer服务
root@pg3:~# cat /etc/systemd/system/pgbouncer.service
[Unit]
Description=pgBouncer connection pooling for PostgreSQL
After=syslog.target network.target
[Service]
Type=forking
User=postgres
Group=postgres
PermissionsStartOnly=true
ExecStartPre=-/bin/mkdir -p /data/pgbouncer/{log,etc,run}
ExecStartPre=/bin/chown -R postgres:postgres /data/pgbouncer/
ExecStart=/usr/local/bin/pgbouncer -d /data/pgbouncer/etc/pgbouncer.ini
ExecReload=/bin/kill -SIGHUP $MAINPID
PIDFile=/data/pgbouncer/run/pgbouncer.pid
LimitNOFILE=100000
[Install]
WantedBy=multi-user.target

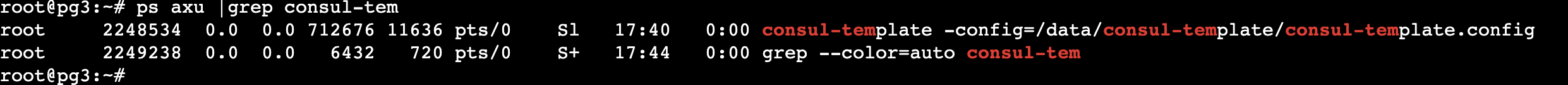

使用root启动consul-template服务：
root@pg3:~# consul-template -config=/data/consul-template/consul-template.config &
![image.png](https://oss-emcsprod-public.modb.pro/image/editor/20220426-0ef83c2f-2f59-4be0-bd8e-6feca913d90b.png)

## 附 2.14 keepalived 安装
[root@localhost ~]# yum install gcc openssl openssl‐devel libnl libnl‐devel ipvsadm -y
[root@localhost ~]# cd /usr/local/src/
[root@localhost src]# tar -zxf keepalived-2.2.4.tar.gz
[root@localhost src]# cd keepalived-2.2.4
[root@localhost keepalived-2.2.4] ./configure —prefix=/usr/local/keepalived
[root@localhost keepalived-2.2.4] make && make install
[root@localhost keepalived]# cd /usr/local/keepalived
[root@localhost keepalived]#
ln -s /usr/local/src/keepalived-2.2.4/keepalived/etc/init.d/keepalived /etc/init.d/
[root@localhost keepalived]# ln -s /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
[root@localhost keepalived]# ln -s /usr/local/keepalived/sbin/keepalived /usr/local/sbin/
[root@localhost keepalived]# mkdir /etc/keepalived/
[root@localhost keepalived]# ln -s /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
[root@localhost ~]# cat /etc/keepalived/keepalived.conf

[root@localhost keepalived-2.2.4]# systemctl start keepalived
[root@localhost keepalived-2.2.4]# systemctl status keepalived

keepalived 配置
[root@localhost ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {

#####邮件通知信息
notification_email {

 ######### 定义收件人
394106346@qq.com
}

######### 定义发件人
notification_email_from Alexandre.Cassen@firewall.loc

########### SMTP服务器地址
smtp_server 192.168.254.128
smtp_connect_timeout 30

########### 路由器标识，一般不用改，也可以写成每个主机自己的主机名
router_id LVS_DEVEL
vrrp_skip_check_adv_addr
vrrp_strict
vrrp_garp_interval 0
vrrp_gna_interval 0
}

########### 定义用于实例执行的脚本内容，比如可以在线降低优先级，用于强制切换
vrrp_script check_alived {
script “/data/scripts/check_monitor.sh”
interval 10
fall 3
}

########### 一个vrrp_instance就是定义一个虚拟路由器的，实例名称
vrrp_instance VI_1 {

####### 定义初始状态，可以是MASTER或者BACKUP
state MASTER
#######非抢占模式
nopreempt
####### 工作接口，通告选举使用哪个接口进行
interface ens33
####### 虚拟路由ID，如果是一组虚拟路由就定义一个ID，如果是多组就要定义多个，而且这个虚拟
####### ID还是虚拟MAC最后一段地址的信息，取值范围0-255
virtual_router_id 51
#权重 如果你上面定义了MASTER,这里的优先级就需要定义的比其他的高
priority 100
#######通告频率 单位s
advert_int 1
####### 通信认证机制，这里是明文认证还有一种是加密认证
authentication {
    auth_type PASS
    auth_pass 1111
}
####### 设置虚拟VIP地址
virtual_ipaddress {
    192.168.254.11
}
####### 追踪脚本，通常用于去执行上面的vrrp_script定义的脚本内容
track_script {
  check_alived
}
########### 如果主机状态变成Master|Backup|Fault之后会去执行的通知脚本，脚本要自己写
notify_master "/data/scripts/failover.sh"
notify_fault  "/data/scripts/fault.sh"
}
复制

其中脚本：
/data/scripts/check_monitor.sh：需要监控consul、pgbouncer、consul-template服务是不是正常，如果正常那么脚本就“exit 0” ，否则就“exit 1”

3 高可用以及连接池测试：

将原来的主库停止，并且将data目录进行mv，leader自动漂移到pg2；我们再去pgbouncer的服务器查看相关配置是否已经更新：

我们看到再[databases] 下面的数据库指定host已经变为pg2，连接池切换也正常

测试完成。高可用自动切换，连接池，自动切换

最后修改时间：2022-09-28 17:11:37

「喜欢这篇文章，您的关注和赞赏是给作者最好的鼓励」

关注作者

qgrape

2年前

/data/consul-template/consul-template.config /data/scripts/failover.sh /data/scripts/fault.sh 这几个脚本没有账出。

2年前

TA的专栏

Redis内容分享

收录7篇内容
