二少决定不定期和大家分享TensorFlow底层的架构设计和源码，这些可能有助于做性能优化，推进落地~
建议阅读时对着代码梳理~
讲技术，也谈风月，更关注程序员的生活状况，
欢迎联系二少投稿你感兴趣的话题。
1
高逼格的Rendezvous
这本是一个和系统八竿子打不着关系的词——Rendezvous。它是法语词，译为：“约会、相会”。
在TensorFlow系统里，这个词却成为了通信的抽象。不得不说，代码中甩几个法语词，逼格确实升了那么一些，它能让一些源码读者望而却步。
但，通信就是通信，换个名字也不会改变它本身的作用。从今天开始，我将Rendezvous分成多个系列，由浅入深分开梳理其源码和结构。
今天这一篇，我们将揭开Rendezvous整体结构的面纱，并详细阐述最简单的场景——本地传输消息的过程。
2
唯一标识符——ParsedKey
我们先暂且把Rendezvous放到一边，思考一个通信的基本问题。
想象一下，当一个十分复杂的系统中，同时存在多组Send方和Recv方时，它们如何知道每一个消息应该被谁接收，保证不会错位？
在TensorFlow中，如果Recv端本打算接收的消息是A，但由于消息对应错误导致接收到了B，那么训练过程就完全错乱了。这里的关键所在，就是为每一对Send和Recv梳理一个对应关系。
其实解决这个问题也非常简单，因为每一对Send和Recv所处理消息都是同一个，所以只要让某个消息在被Send前加上一个唯一标识符，而Recv在接收消息前也能够按照某种规则拼出一样的唯一标识符，这个对应关系就完美解决了。在TensorFlow中确实定义了这样一种标识符，它就是结构体ParsedKey。
1. ParsedKey结构体
我们可以直接在tensorflow/core/framework/rendezvous.h类内找到ParsedKey的定义，它分为以下六个部分。我们大概了解一下他的结构，并不用记住它，因为我们后面构造Key的时候并不需要依次填入这六个field。
结构非常简单，一个完备的ParsedKey要包括六个部分。
src_device：消息发送源的字符串信息，形如/job:localhost/replica:0/task_id:0/device:GPU:0
src：和src_device的信息量相同，只不过是结构体的表示方法
src_incarnation：一般来说这个字段没有什么作用，但是当某个worker重启后，该值会发生变化，用来和之前挂掉的worker做区分，这便于debug
dst_device：消息发送的接收方字符串信息，格式和src_device相同
dst：和dst_device的信息量相同，只不过是结构体的表示方法
edge_name：这个字段是该Key最特殊的地方，它可以灵活指定为任何字符串，实现不同Key的区分。比如它可以是Tensor的名字，也可以是具有某种特殊意义的固定字符串
2. CreateKey过程
在TensorFlow中，构造ParsedKey，要通过官方安全的静态API函数——CreateKey，而不是手动set。
下面是CreateKey函数构造Key字符串的过程展现。
CreateKey只要接受五个参数即可安全构造字符串形式的Key，这里面特殊之处有两个。
参数中frame_and_iter一般直接取自OpKernelContext中的FrameAndIter对象（暂且不用管其意义）；
src_incarnation要做一个十六进制的字符串转换。CreateKey函数的输出是以分号（";"）为分隔符的字符串，该字符串同样包含五个域。
3. ParseKey过程
同样，解析ParsedKey，也要通过官方安全的静态API函数——ParseKey（注意不是ParsedKey哈！）。
下面是ParseKey函数构造Key字符串的过程展现。
ParseKey对输入字符串的前四个域做了映射，抛弃了第五个域，但是在提供Key字符串时需要提供完整的五个域，否则会检查报错。
3
消息的约会——Rendezvous
终于轮到Rendezvous了，最基本的Rendezvous类被定义在了tensorflow/core/framework/rendezvous.h文件中，它对外提供了最基本的Send、Recv和RecvAsync接口和实现。
接口代码如下：
// Send() never blocks.
virtual Status Send(
const ParsedKey& key,
const Args& args,
const Tensor& val,
const bool is_dead) = 0;
virtual void RecvAsync(
const ParsedKey& key,
const Args& args,
DoneCallback done) = 0;
// Synchronous wrapper for RecvAsync.
Status Recv(const ParsedKey& key,
const Args& args,
Tensor* val,
bool* is_dead, int64 timeout_ms);
Status Recv(const ParsedKey& key,
const Args& args,
Tensor* val, bool* is_dead);复制
总体来说这个类还是比较抽象的，在不同的通信场景下需要提供不同的实现。
本地传输场景，TensorFlow提供了LocalRendezvous和IntraProcessRendezvous实现类。
跨进程通信场景，TensorFlow提供了RemouteRendezvous实现系列。
不同通信场景的实现细节差别相当大，所以本系列将对这些做逐个梳理，本文只关注本地传输部分。如果对跨进程传输感兴趣，那么请关注该系列的下一篇文章。
1. Rendezvous相关类结构

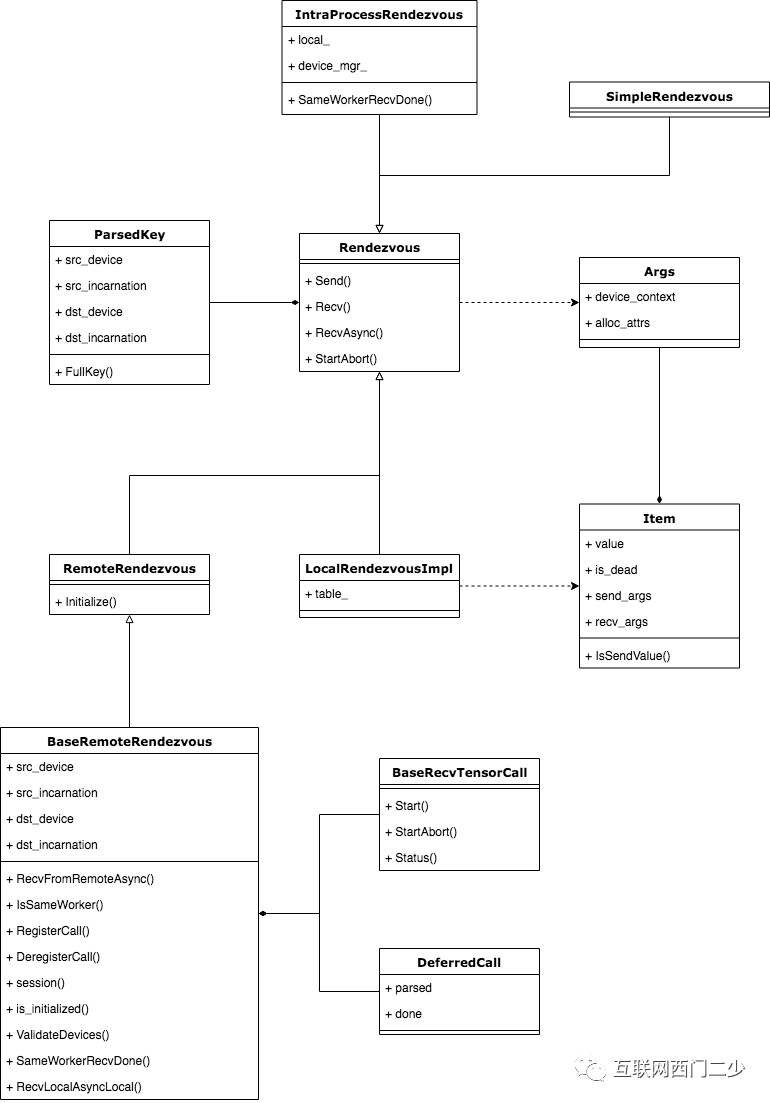

在了解通信过程之前，应该先熟悉下Rendezvous相关的类结构。下面的类图展示了当期TensorFlow系统中所有的Rendezvous相关类图结构。
所有的Rendezvous相关类都以Rendezvous基类为核心，LocalRendezvous和IntraProcessRendezvous是我们本文分析的重点，SimpleRendezvous实现非常简单，读者可以在熟悉前两个实现之后自行分析该类。而BaseRemoteRendezvous类以及相关类是跨进程通信相关的组件，这部分内容将在下一篇文章中分析。
2. Rendezvous基类中的Recv函数
抓住Recv函数，你就抓住了TensorFlow中通信的本质。为什么这么说？因为真正传输数据的是Recv在做。
先摆出一个实质原因：
Send只是把消息挂到队列里，而Recv主动过来拿数据！
Send只是把消息挂到队列里，而Recv主动过来拿数据！
Send只是把消息挂到队列里，而Recv主动过来拿数据！
重要的事说三遍！
从源码上看，同步版本的Recv函数封装调用了RecvAsync函数，所以子类只需要重写RecvAsync函数即可。下面是基类中，Recv函数的代码实现。
1 Status Rendezvous::Recv(const ParsedKey& key, const Args& recv_args,
2 Tensor* val, bool* is_dead, int64 timeout_ms) {
3 Status ret;
4 Notification n;
5 RecvAsync(key, recv_args,
6 [&ret, &n, val, is_dead](const Status& s, const Args& send_args,
7 const Args& recv_args, const Tensor& v,
8 const bool dead) {
9 ret = s;
10 *val = v;
11 *is_dead = dead;
12 n.Notify();
13 });
14 if (timeout_ms > 0) {
15 int64 timeout_us = timeout_ms * 1000;
16 bool notified = WaitForNotificationWithTimeout(&n, timeout_us);
17 if (!notified) {
18 return Status(error::DEADLINE_EXCEEDED,
19 "Timed out waiting for notification");
20 }
21 } else {
22 n.WaitForNotification();
23 }
24 return ret;
25 }复制
可以看出，无论RecvAsync的实现内容是什么，Recv函数都可以将RecvAsync视为黑盒，在其上层封装成为与RecvAsync相同实现的同步函数版本。
4
本地传输过程
重点来了！
使用本地传输过程包括LocalRendezous和IntraProcessRendezvous两个实现类，但是后者是前者的封装，因此本文分析的重点在于LocalRendezvous实现类。
1. 消息队列的缓存——Table
在TensorFlow中，几乎每个Rendezvous实现类都有自己的消息队列缓存，而几乎每种消息队列缓存都是依靠Table实现的。
Rendezvous的发送(Send)和接收(Recv)都将通过在Table中完成“约会”。
下图形象化的表示了Table以及Table中的每个Item。
在LocalRendezvous实现类中，Send端和Recv端使用的是同一个Rendezvous对象，所以他们共享同一个Table，所以Table属于临界资源，应该加锁形成互斥访问。Item这个结构中其实有很多内容，在上图中只解释两个比较重要的部分。
Value：这就是参与通信Tensor本体
Waitor：这是在确认Tensor被接收端完成接收后的处理函数，也就是consumer处理该Tensor的函数过程
2. 传输过程分析
无论是Send过程还是Recv过程，它们都将借助Table完成Tensor的转发。
Send过程作为Tensor的生产者，它负责将待发送的Tensor送入Table中，并将ParsedKey作为该Item的键。而Recv过程作为消费者，它也会根据自己所需拼出相同的ParsedKey，然后从Table中查看是否已经存在该项。
但应该注意的是，Tensor虽然由Send端生产，但是Table中的Item却不一定是由Send端插入。
因为在TensorFlow中，Send和RecvAsync二者的相对顺序是不能保证先后的，经常出现需求比供给在时间片上先到的情况，那么这时就会出现RecvAsync先拼出了ParsedKey然后立即查表的情况。
我们知道，在Send和RecvAsync顺序相对异步的情况下，waitor函数的执行时机只有两种情况，它取决于Send的供给和RecvAsync的需求哪一个先到达。若生产者先到达，那么waiter函数的调用由RecvAsync执行。若消费者的需求先到达，那么waiter函数的调用由Send执行。
简而言之，总是迟到的一方执行waiter函数。
那么可以这样设计：和Send端相同，允许RecvAsync将所需的Item插入到Table中，并连同waiter函数一起发送到该表里。如果Send端后到达，那么Send函数将从表中取出该Item，并执行waiter函数。反之，则由RecvAsync函数取出自己所需要的Item，然后执行waiter函数，下面的图展示了这个过程。
3. 关于IntraProcessRendezvous的Send和RecvAsync函数
其实本质上IntraProcessRendezvous和LocalRendezvous是同一个函数实现，只是前者对后者做了一层封装。
我们从源码中看到，LocalRendezvous是IntraProcessRendezvous的成员之一，只是在回调函数中多了一些简单的处理而已，比如它会仔细考量Tensor的生产方和消费方是存在于CPU还是GPU，是否可以通过P2P直接拷贝，还是需要通过Host做中转，关于拷贝过程使用的是下面的函数，其他地方大同小异，因此不再赘述。
有兴趣的读者可以到tensorflow/core/common_runtime/目录下参考rendezvous_mgr.h、rendezvous_mgr.cc和copy_tensor.h与copy_tensor.cc这几个文件。
5
总结
本文是TensorFlow通信机制系列的第一篇文章，先通过抛出高并发情况下消息通信两端的对应问题引出TensorFlow中的ParsedKey结构设计的必要性，然后给出了Rendezvous全局类图，最后详细的分析了LocalRendezvous的消息传输实现过程。
TensorFlow的通信机制的完美的阐释了Rendezvous一词的含义——无论是Send端还是Recv端都需要在临界资源Table中“约会”，进行消息的传输。随后还着重分析了异步情况下，本属于consumer的waiter函数调用时机设计问题——为了保证waiter函数的执行不被阻塞，从设计上采取Late invoke的方案。
IntraProcessRendezous本质是LocalRendezvous的一层封装，它在数据拷贝上面做了更多的工作，借助LocalRendezvous实现了Send和Recv处于不同或相同种类Device情况下，对上层完全透明的拷贝过程。
由于篇幅原因，特意将TensorFlow通信机制分为多个系列分析，作为第一篇文章，本篇介绍了Rendezvous的基本框架。在该系列之后的文章中，还会对跨进程的通信进行详细地分析。
